Válvula de portão de cunha

Como um grande fabricante de válvulas de portão de cunha e fornecedor integrado, a Waits foi estabelecida nos EUA em 1994 e estabeleceu uma filial na China em 2008. Possui duas bases de produção em Wenzhou e Tianjin, das quais Wenzhou tem sua sede global. A válvula do portão da cunha tem um bom desempenho de vedação e operação conveniente e é amplamente utilizada em sistemas de tubulações industriais. Seu design exclusivo pode controlar efetivamente o fluxo de mídia, com resistente ao desgaste e uma longa vida útil de serviço.

Enviar consulta

Descrição do produto

A válvula de portão de cunha é uma válvula industrial de alta qualidade. Preço razoável, desempenho de alto custo, pode economizar custos. Excelente qualidade, excelente resistência à vedação e desgaste, podem funcionar de forma estável por um longo tempo. É amplamente utilizado em vários sistemas de oleodutos industriais no sudeste da Ásia/América do Norte/Europa e é altamente preferido nos campos de petróleo, indústria química, conservação de água etc. É um equipamento de controle de fluxo de dutos confiável.

Padrões de implementação

Padrão de design	API 600, DIN, GOST
Padrões de flange	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Conexão final	RF, RTJ, BW, etc.
Inspeção e teste	API 598, GOST
Frente a frente	ASME B16.10, DIN 3202, EN 558-1, GOST
Classificações de pressão e temperatura	ASME B16.34
Teste à prova de fogo	API607, API6FA
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	2 "-48", DN50-DN1200
Classificação de pressão	Classe 150-2500, PN10-PN420
Temperatura operacional	-60 ° C ~ 450 ° C.
Intervalo de aplicação	Água da torneira, esgoto, construção, petróleo, indústria química, alimentos, medicina, têxtil, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Operador	HW, equipamento, elétrico, pneumático, etc.
Material corporal	Aço carbono, aço inoxidável, aço inoxidável duplex, aço de liga, monel, bronze AL, etc.
Placa da válvula/sede da válvula	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Haste da válvula	F6A F304 F316 F51 F53 MONEL K500
Porca da haste da válvula	Liga de cobre
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoroetileno ...

Recursos de desempenho

1. O portão possui duas superfícies de vedação. O mais comumente usado é que as duas superfícies de vedação do portão formam uma forma de cunha. O ângulo da cunha varia com os parâmetros da válvula e geralmente é de 5 °.
2. O princípio de vedação da válvula da porta da cunha é alcançar a vedação pela combinação próxima das duas superfícies de vedação no portão da cunha e pelas duas superfícies de vedação no corpo da válvula quando estão encaixadas.
3. A válvula da porta da cunha pode ser dividida em uma válvula de caule em ascensão (levantando a válvula da porta do caule) e uma válvula de haste escondida (válvula giratória giratória) de acordo com as diferentes maneiras pelas quais a haste da válvula aciona o portão para abrir e fechar.
4. A válvula da porta da cunha pode ser dividida em uma válvula de porta elástica e uma válvula de porta rígida de acordo com as diferentes formas da estrutura da porta.
5. O corpo da válvula é fundido, o corpo da válvula e a tampa da válvula é conectada por parafusos e o flange do meio é selado com uma junta enrolada. Anéis de metal também podem ser usados para conexão quando os clientes têm requisitos especiais.
6. O canal é suave e o coeficiente de fluxo é pequeno. A superfície de vedação é menos corroída e corroída pelo meio.
7. A superfície de vedação é feita de aço de liga ou liga dura, que tem boa resistência ao desgaste e resistência à abrasão.
8. O enchimento de grafite flexível é usado, a vedação é confiável e a operação é leve e flexível.
9. A direção do fluxo médio não é restrita, não há perturbação e a pressão não é reduzida.
10. A forma é simples, o comprimento da estrutura é curto, o processo de fabricação é bom e a faixa de aplicação é ampla.

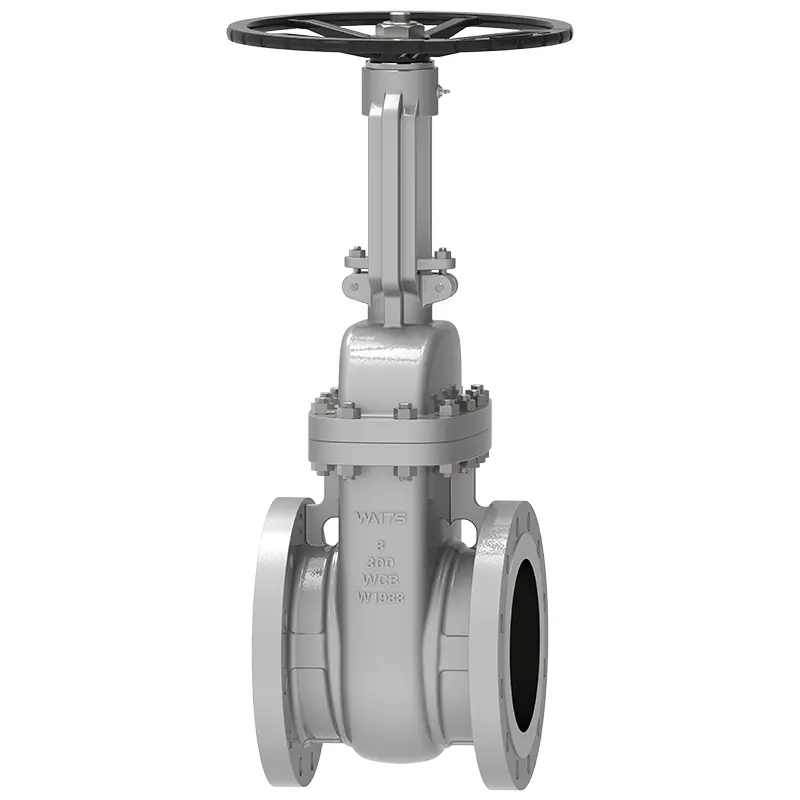

Wedge Gate Valve
