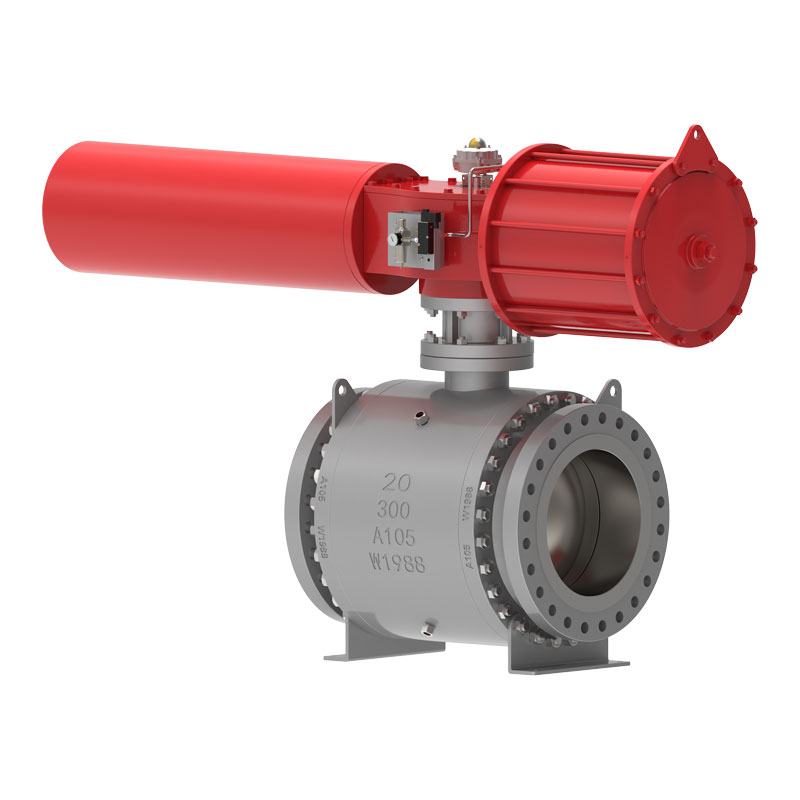

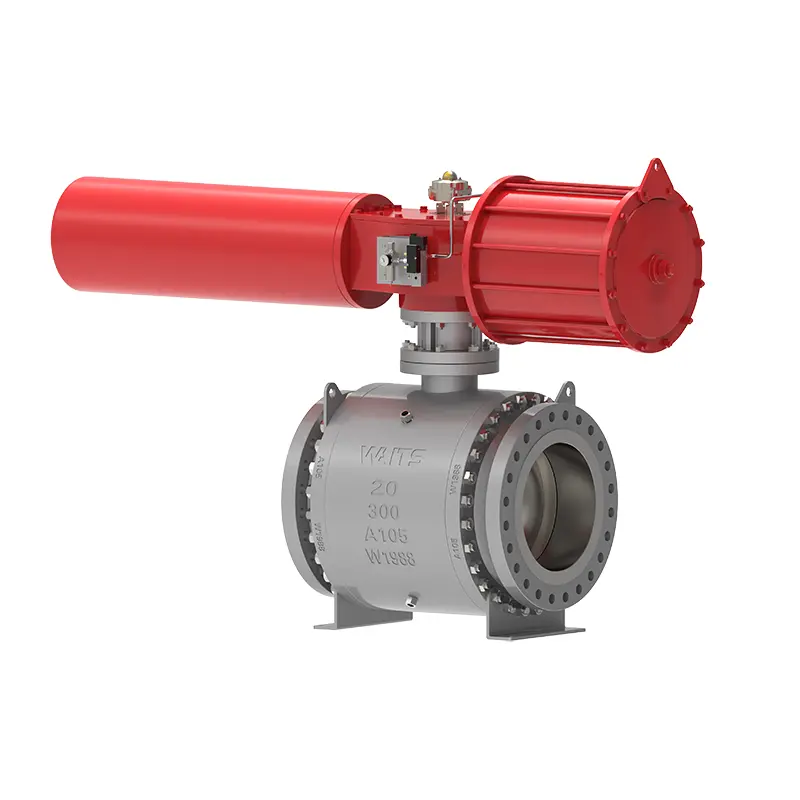

Válvula de esfera munhão

A Waits Valve, com sua linha de produção completa, pode fornecer produtos de válvula esfera munhão. Temos vasta experiência em projeto e fabricação de válvulas, insistindo na qualidade do produto e serviços relacionados, preços preferenciais de produtos e entrega pontual. Consideramos totalmente diferentes aplicações e adotamos diferentes padrões de fabricação, como API6D/ISO17292/BS5351, etc.

Enviar consulta

Descrição do produto

A válvula de esfera munhão é uma válvula de esfera de aço, projetada e fabricada levando em consideração o desempenho e a vida útil geral em uso. O corpo da válvula é forjado com materiais de alta qualidade, a esfera é instalada e o flange intermediário e o pescoço são aparafusados. A sede da válvula a montante e a jusante são efeitos de pistão único, função DBB. Ao mesmo tempo, existem três estruturas para a vedação entre a sede da válvula e a esfera:

1. Estrutura tradicional de vedação macia;

2. Estrutura de vedação de anel triangular;

3. Estrutura de vedação rígida.

Padrões de Implementação

Padrões de projeto	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Padrões de flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Métodos de conexão	RF,RTJ,BW
Teste e aceitação	API598, API 6D, BS12569;
Comprimento estrutural	ASME B16.10, BS 558, BS12982, ISO 5752;
Níveis de pressão e temperatura	ASME B16.34、
Requisitos de proteção contra incêndio	API6FA API607
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103,NACE MR 0175

Aplicativo

Tamanho	NPS 1” ~ 60” DN25~DN1500
Faixa de pressão	Classe150~ 2500 PN10-PN420
Faixa de temperatura	；-196℃ ~ +260℃
Faixa de aplicação	Água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Esfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Anel de suporte da sede da válvula	Anel de suporte do assento: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserção da sede da válvula	PTFE, RPTFE, Nylon, Devlon, PEEK
Haste da válvula	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Recursos de desempenho

1. A haste da válvula foi projetada para evitar que a haste da válvula seja ejetada do corpo da válvula devido à operação inadequada.
2. A válvula de esfera munhão possui um dispositivo à prova de fogo e antiestático.
3. As portas de injeção de graxa para vedação de emergência são projetadas na vedação da sede da válvula e na vedação da haste da válvula. A vedação normal não depende de graxa de vedação. Quando a superfície de vedação estiver danificada e causar vazamento, a graxa de vedação pode ser injetada para reparos de emergência. Cada porta de injeção de graxa é equipada com uma válvula de injeção de graxa e uma válvula unidirecional incorporada.
4. Uma válvula de drenagem é instalada na posição mais baixa do corpo da válvula para ventilar e drenar a cavidade da válvula; uma válvula de ventilação é instalada na parte superior do corpo da válvula para ventilar e limpar a cavidade da válvula online. A válvula de drenagem e a válvula de ventilação podem ser válvulas de isolamento ou juntas de descarga especiais para garantir segurança, confiabilidade e conveniência.
5. É equipado com uma placa de conexão que pode combinar vários dispositivos de acionamento, incluindo alças, engrenagens helicoidais, elétrica, pneumática, ligação gás-líquido, ligação eletro-hidráulica, etc.
6. A válvula com extremidades soldadas pode ajustar o material da extremidade da válvula (seção de transição) de acordo com o tipo de material da tubulação do usuário para garantir a adaptabilidade e soldabilidade da resistência do material. Para válvulas com mangas em ambas as extremidades, o comprimento das mangas pode garantir que as operações de soldagem no local não afetem os materiais de vedação.
7. Projeto enterrado. Para válvulas enterradas, a haste da válvula é alongada de acordo com as necessidades do projeto para facilitar as operações acima do solo, e os correspondentes dispositivos de injeção de graxa, descarga de esgoto e ventilação são estendidos da tubulação até o solo. A altura da válvula enterrada e elevada é fornecida pelo cliente.
