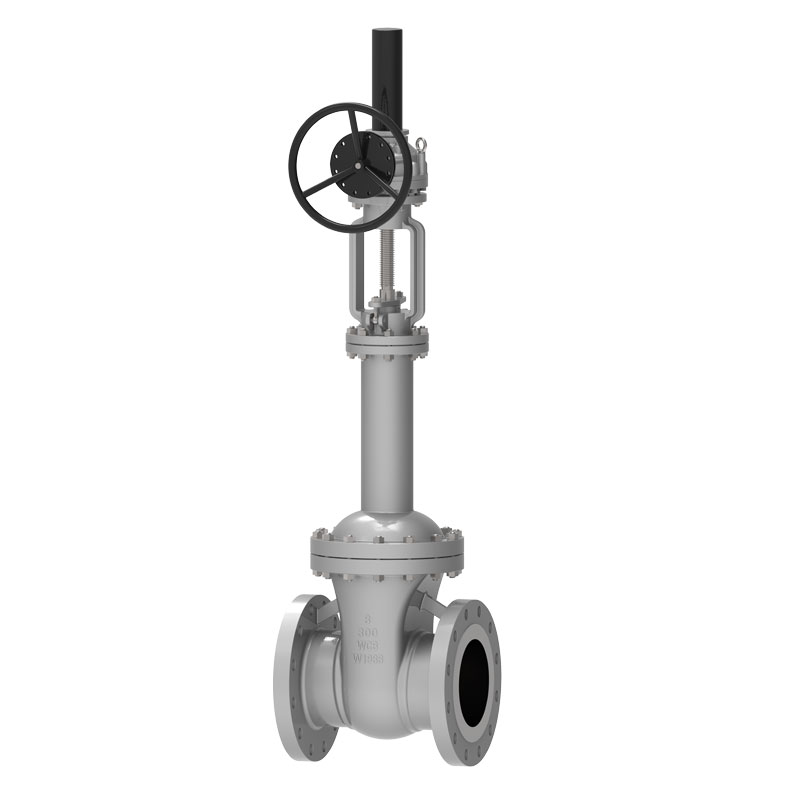

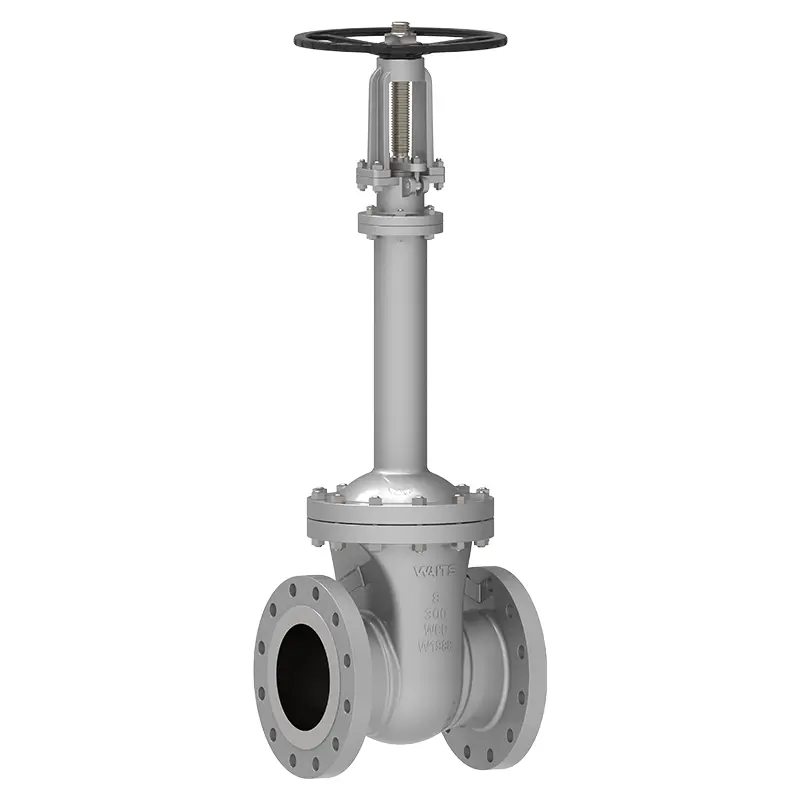

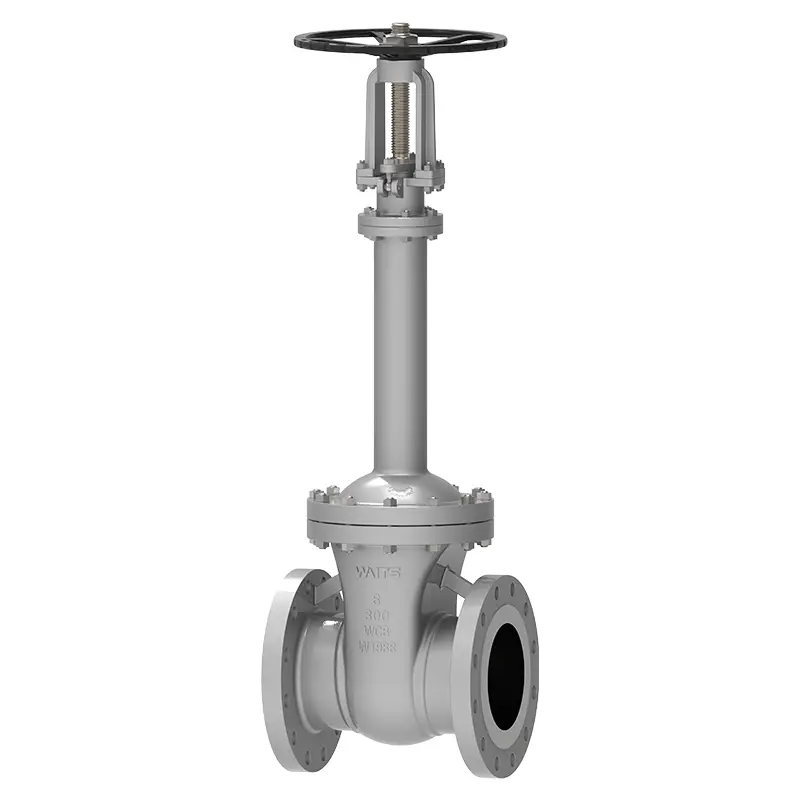

Válvula do portão do fole

Se você está procurando uma válvula de portão de fole de alta qualidade, as esperas podem ser sua escolha confiável. Como um fabricante e fornecedor de válvulas experientes no setor, a válvula de bellows Gate que produzimos é amplamente utilizada em aquecimento urbano, transmissão de gás, dutos a vapor e projetos de conservação de água em larga escala, e foi reconhecido por clientes em muitos países da Europa e do Oriente Médio.

Enviar consulta

Descrição do produto

A válvula de porta de foles forma uma barreira de metal entre o meio de fluido e a atmosfera através da soldagem automática de rolagem, que é um design que protege a válvula deriva do vazamento.
A estrutura do fole é usada dentro e a extremidade inferior do folheto de aço inoxidável é soldada na haste da válvula para impedir que o fluido do processo corroa a haste da válvula. A outra extremidade é colocada entre o corpo da válvula e a tampa da válvula para formar uma vedação estática. O design de vedação dupla é mais seguro. Se o fole falhar, a embalagem da haste da válvula também evitará vazamentos.
O fole é soldado à haste da válvula para manter o desempenho operacional estável e evitar a vibração da haste da válvula causada pela vibração do plugue da válvula. A válvula de portão de foles é mais adequada para pipelines com vapor, inflamável, explosivo, óleo térmico, alta pureza, tóxico e outros meios.

Padrões de implementação

Padrões de design	DIN3356 ， ASME B16.34
Padrões de flange	DIN2543-2545, ASME B16.5, ASME B16.47
Métodos de conexão	RF,
Testes e aceitação	DIN3230, FIRE 598
Comprimento estrutural	DIN3203, ASME B16.10
Classificações de pressão e temperatura	ASME B16.34 、
Teste à prova de fogo	API607, API6FA
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Faixa de pressão	CL150 ~ CL1500 PN10 ~ PN260
Faixa de temperatura	-20 ℃ ~ 350 ℃
Intervalo de aplicação	Água da torneira, esgoto, construção, petróleo, indústria química, alimentos, medicina, têxtil, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de unidade	Roda manual, engrenagem chanfrada, elétrica, pneumática, etc.
Tampa do corpo da válvula/válvula	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), LIGO 20, MONEL ...
Superfície de vedação	Corpo, liga de ferro do corpo, liga à base de ferro, liga de base dura
Haste da válvula	F6A F304 F316 F51 F53 MONEL K500
Porca da haste da válvula	Liga de cobre
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoroetileno ...

Recursos de desempenho

Vantagens
1. A válvula do portão do fole tem uma estrutura razoável, desempenho confiável de vedação e aparência bonita;
2. A superfície de vedação é soldada com uma liga hard baseada em co, que é resistente a desgaste, resistente à corrosão, resistente ao atrito e tem uma longa vida útil;
3. A haste da válvula é temperada e nitreada na superfície, que possui boa resistência à corrosão e atrito;
4. O design de vedação dupla é adotado e o desempenho é mais confiável;
5. A indicação da posição de elevação da haste da válvula é mais intuitiva;
6. O material das peças, flange e tamanho da soldagem de bunda pode ser razoavelmente selecionado de acordo com a situação real ou os requisitos do usuário para atender a várias necessidades de engenharia.

Características:
1. O design de vedação dupla é uma embalagem de haste de fole + válvula. Se o fole falhar, o empacotamento da haste da válvula também evitará vazamento;
2. Sem perda de fluido e baixa perda de energia;
3. Longa vida útil, o que ajuda a reduzir o número de manutenção;
4. O assento da válvula média a gás adota material de vedação macia do PTFE, o que ajuda a melhorar a vedação da válvula do portão do fole;
5. O assento da válvula adota uma vedação cônica, resistente à alta temperatura e tem uma boa travessura;

Bellows Gate Valve
