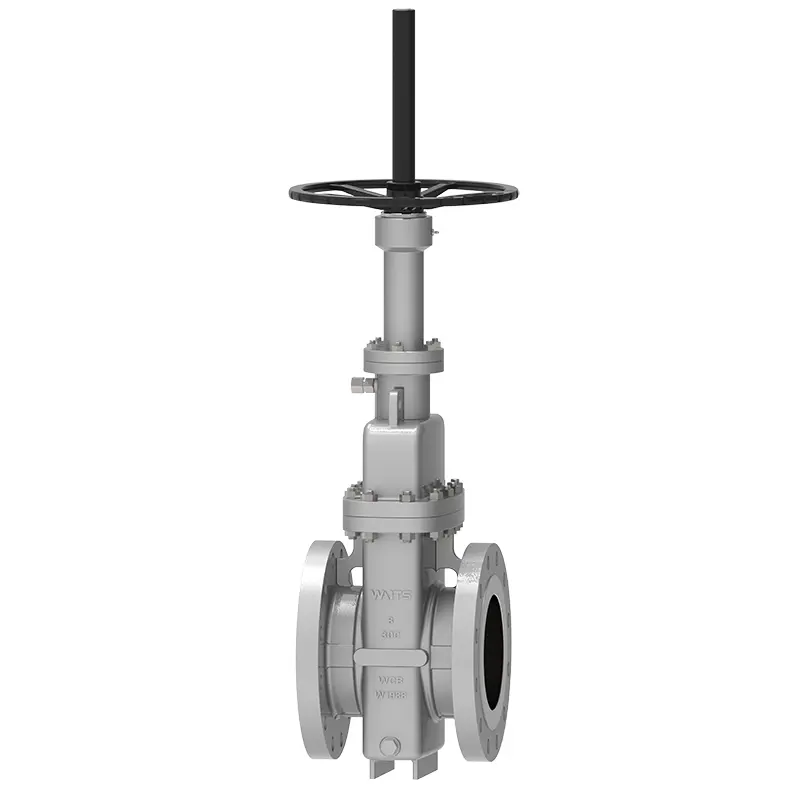

Válvula de porta plana de disco único

A válvula de porta plana de disco único é uma válvula deslizante com uma porta paralela como a parte de fechamento. Sua parte de fechamento é um único portão, e a força de prensagem do portão para o assento da válvula é controlada pela pressão média que atua na porta flutuante ou no assento da válvula flutuante. A válvula de porta plana desenvolvida e produzida pelas esperas possui as características de elasticidade e pré-carga, sede da válvula estrutural com vedação simultânea de assentos de vedação a montante e a jusante, o assento da válvula com função de limpeza automática e atuador e válvula e válvula são independentes. De acordo com os requisitos do cliente, o portão pode ser dividido em tipos com orifícios de desvio, sem orifícios de desvio, portão ajustável, etc.

Padrões de implementação

Aplicativo

Recursos de desempenho

Existem três tipos de estruturas do corpo da válvula: fundição, soldagem e forjamento.
A válvula de porta plana de disco único adota uma estrutura com uma vedação de anel de O e um assento de válvula flutuante com pré-carga, o que faz com que a válvula de porta plana se selou bidirecionalmente na entrada e na saída. E o torque de abertura e fechamento dessa estrutura é apenas 1/2 da de uma válvula comum, para que a válvula possa ser facilmente aberta e fechada. O assento da válvula adota um anel de vedação macio, que possui uma vedação dupla de superfície de vedação macia para metal e metal a metal, e a superfície de vedação macia também limpa a sujeira da porta. Há uma válvula de injeção de graxa em um lado da válvula, e a graxa entra na superfície de vedação através do injetor de graxa e o orifício de injeção de graxa do assento da válvula para obter o efeito da vedação de emergência. Para prolongar a vida útil do serviço, o portão está equipado com um orifício -guia para proteger a superfície de vedação contra a erosão média e sempre se encaixa na superfície de vedação, independentemente de a válvula estar totalmente aberta ou totalmente fechada. Quando a válvula está totalmente aberta, o canal da válvula é liso e reto, o coeficiente de resistência ao fluxo é extremamente pequeno e quase não há perda de pressão. O oleoduto pode ser limpo por um limpador de tubos.
Esta válvula de porta plana de disco único adota uma estrutura de embalagem com capacidade de auto-alvo, não precisa ser ajustada com frequência e é extremamente fácil de abrir e fechar. O desempenho de vedação é confiável e a embalagem está equipada com uma estrutura de injeção de graxa de vedação auxiliar, que resolve o problema de que o empacotamento de válvulas gerais provavelmente vazará. Quando a válvula é fechada, a alta pressão na cavidade interna pode ser descarregada automaticamente para garantir o uso seguro. O produto é uma estrutura totalmente fechada, com bom desempenho de proteção e pode ser usada em condições para qualquer clima. A válvula está equipada com um indicador de posição para mostrar a posição de abertura e fechamento da válvula. O tipo de carregamento superior pode economizar tempo e custo durante a manutenção.
