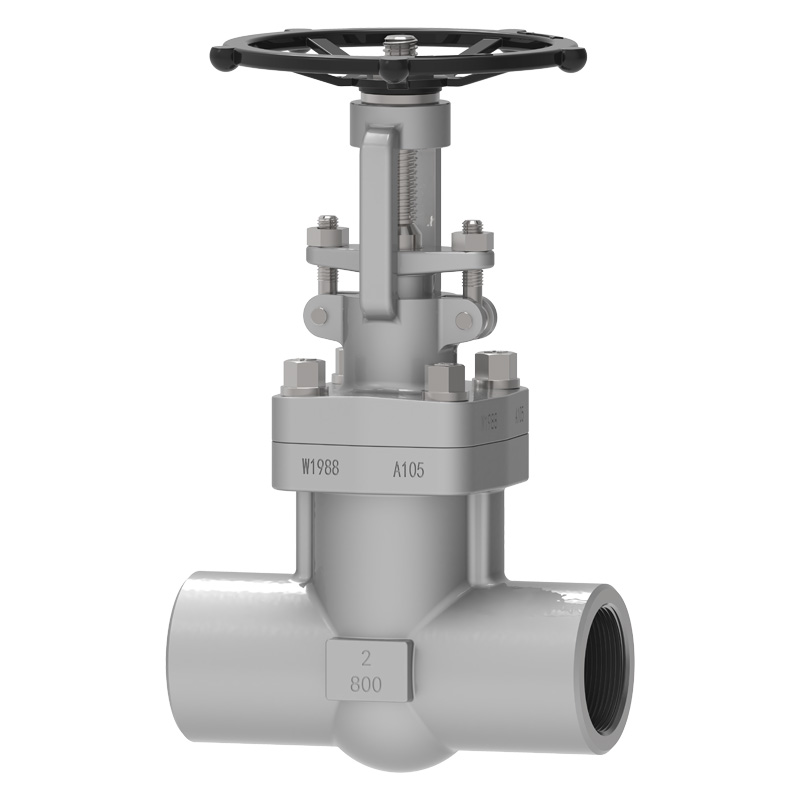

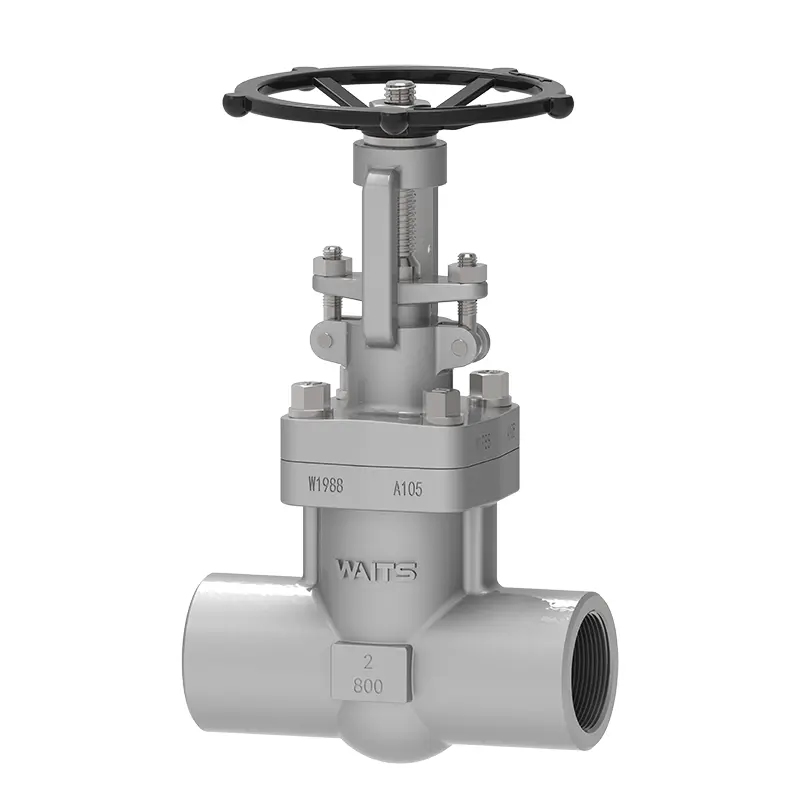

Válvula de gaveta de aço forjado NPT

A válvula gaveta de aço forjado NPT, fabricada pela Waits, fornece soluções confiáveis de controle de fluidos para seu sistema de tubulação. Fomos originalmente estabelecidos nos Estados Unidos e posteriormente abrimos uma filial na China. Nossa sede global está localizada em Wenzhou, China. Nossa base de produção é completa e avançada, e podemos fornecer preços com vantagem de fábrica e entrega estável. Esta válvula pode ser usada em diversas condições de trabalho e é especialmente popular no Oriente Médio e na América do Norte.

Enviar consulta

Descrição do produto

Em comparação com as peças de aço fundido, as peças de aço forjado têm qualidade superior, o que se reflete na força de impacto que podem suportar, na plasticidade, na tenacidade e em outras propriedades mecânicas. O diâmetro geral da válvula gaveta de aço forjado NPT não é superior a DN80, e a maioria delas são projetos de diâmetro reduzido. A vazão é ligeiramente menor do que a das válvulas gaveta de aço fundido do mesmo diâmetro, mas a faixa de pressão e temperatura que elas podem suportar é maior do que a das válvulas de aço fundido, e o desempenho de vedação é muito melhor do que o das válvulas gaveta de aço fundido. , com vida útil mais longa e a direção do fluxo médio não é restrita como outras válvulas gaveta.

Padrões de Implementação

Padrões de projeto	API602, ASME 16.34, BS 5352, BS 6364;
Padrões de flange	Extremidades de soldagem de soquete SW de acordo com ASME B16.11, extremidade de topo BW de acordo com ASME B16.25, conectores roscados NPT de acordo com ASME B1.20.1
Métodos de conexão	SW, NPT, BW,
Teste e aceitação	API 602/API 598
Comprimento estrutural	Soldagem de soquete/comprimento da estrutura da válvula gaveta de aço forjado com extremidade roscada de acordo com os padrões de fábrica
Níveis de pressão e temperatura	ASME B16.34、
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	NPS1/4″~NPS3″ DN6~DN80
Faixa de pressão	CL150~ CL2500 PN10~ PN420
Faixa de temperatura	；-40°C ~ +600°C
Faixa de aplicação	Água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula/tampa da válvula	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Liga 20, Monel
Placa de válvula/assento de válvula	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Liga 20, Monel
Haste da válvula	F6A F304 F316 F51 F53 Monel K500...
Porca da haste da válvula	Liga de cobre...
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoretileno...

Recursos de desempenho

1. A válvula gaveta de aço forjado NPT é forjada e existem três tipos de vedações de cavidade:
Castelo aparafusado significa que o corpo da válvula e o castelo estão conectados por parafusos e porcas e a junta enrolada está vedada. Anéis de metal também podem ser usados para conexão de acordo com requisitos personalizados.
Castelo soldado significa que o corpo da válvula e o castelo estão conectados por roscas e totalmente soldados. Se personalizado, uma conexão totalmente soldada pode ser usada.
As cavidades de 900 lb, 1.500 lb e 2.500 lb adotam uma estrutura de vedação auto-apertada por pressão, e o desempenho da vedação aumenta com o aumento da pressão interna, com alta confiabilidade.
2. O canal é liso, o coeficiente de fluxo é pequeno e a superfície de vedação é menos erodida e erodida pelo meio.
3. A superfície de vedação é feita de liga de aço ou liga dura, que possui boa resistência ao desgaste e à abrasão.
4. A embalagem é feita de grafite flexível, que é confiável e flexível para operar.
5. A direção do fluxo do meio não é restrita e não há perturbação ou redução de pressão.
6. A substituição e manutenção da gaxeta podem ser realizadas no estado de desligamento on-line sem afetar a operação do sistema.
7. Formato simples, comprimento de estrutura curto, boa processabilidade de fabricação e ampla gama de aplicações.

NPT Forged Steel Gate Valve
