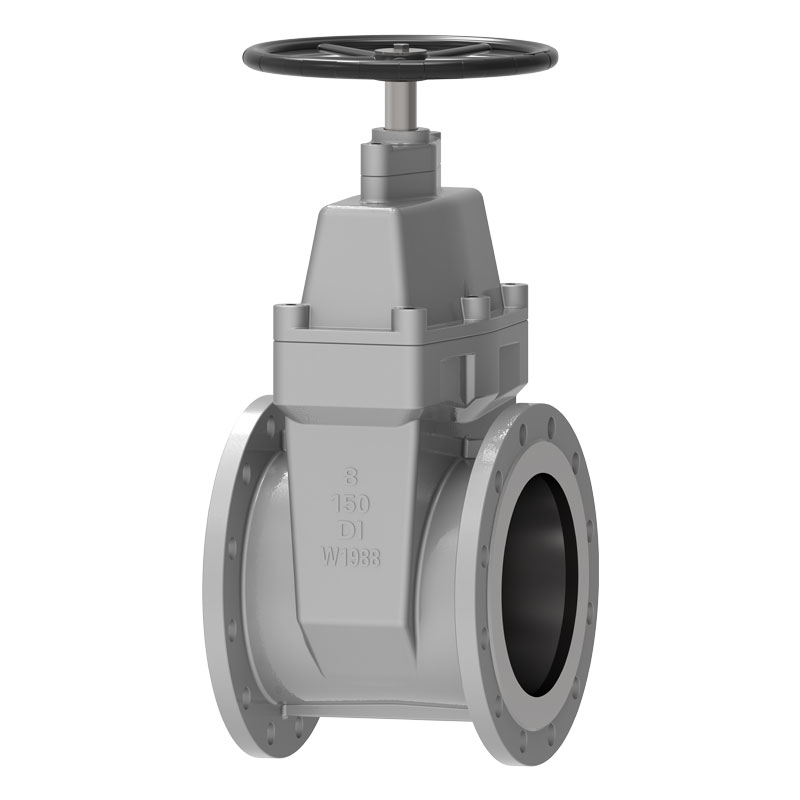

Válvula de gaveta com sede resiliente na extremidade do flange

Waits é a sua boa escolha para válvulas de gaveta com sede resiliente de extremidade de flange de alta qualidade e econômicas. Fomos fundados nos Estados Unidos em 1994 e somos um grande fabricante e fornecedor integrado de válvulas. Estabelecemos uma filial na China em 2008 e montamos nossa sede global em Wenzhou. Esta válvula gaveta tem excelente desempenho de vedação e durabilidade, é adequada para uma variedade de fluidos e é profundamente apreciada por unidades de abastecimento de água e tratamento de águas residuais.

Enviar consulta

Descrição do produto

Waits tem 30 anos de experiência na fabricação de válvulas. Sabemos que para que os produtos ganhem mercado, além de preços favoráveis, também precisam de qualidade perfeita.
Nossa válvula de gaveta com sede resiliente na extremidade do flange foi projetada para controle de fluxo e isolamento em vários sistemas de fluidos. Ele adota um design de mecanismo de sede de válvula resiliente para garantir um desempenho de vedação hermético e não é propenso a vazamentos. Ao mesmo tempo, o design geral é robusto e confiável e pode se adaptar às condições médias de pressão e temperatura sem afetar o desempenho no trabalho.
Esta válvula gaveta é amplamente utilizada na indústria e é comumente encontrada no gerenciamento de abastecimento de água, tratamento de águas residuais e outras aplicações industriais aplicáveis.

Padrões de Implementação

Padrões de projeto	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Padrões de flange	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Métodos de conexão	RF
Teste e aceitação	API598, DIN 3230, EN 12569
Comprimento estrutural	ASME B16.10, DIN3352-F4/F5, EN 558-1
Níveis de pressão e temperatura	ASME B16.34、
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	NPS 2″ ~ NPS 64″ DN50~ DN1600
Faixa de pressão	CL125~ CL300 PN10~ PN64
Faixa de temperatura	；-10°C ~ +100°C
Faixa de aplicação	Água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula/tampa da válvula	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Placa de válvula/assento de válvula	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Haste da válvula	F6A F304 F316 F51 F53 Monel K500
Porca da haste da válvula	Liga de cobre
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoretileno...

Recursos de desempenho

1. Sede de válvula de fundo plano
Depois que a válvula gaveta tradicional é lavada com água, objetos estranhos como pedras, blocos de madeira, cimento, restos de papel e detritos se acumulam na ranhura na parte inferior da válvula, o que pode facilmente causar vazamento. A parte inferior da válvula de assento resiliente na extremidade do flange adota o mesmo design de fundo plano que o tubo de água, portanto, não é fácil ter esse acúmulo de detritos, permitindo que o fluido flua suavemente.
2. Encapsulamento geral de borracha
Use borracha de alta qualidade para encapsulamento geral de borracha interna e externa, introduza ativamente tecnologia avançada de vulcanização de borracha na indústria, tamanho preciso, conexão confiável, não é fácil de cair e boa memória elástica.
3. Resistência à corrosão
O revestimento de resina epóxi em pó pode prevenir corrosão e ferrugem do corpo da válvula e é mais adequado para sistemas de esgoto. 4. Não é fácil de quebrar
No passado, as válvulas tradicionais de ferro fundido eram fáceis de quebrar se fossem atingidas, colididas ou sobrepostas por objetos estranhos. O corpo da válvula gaveta com sede resiliente na extremidade do flange é alterado para ferro dúctil, que tem uma certa garantia de resistência.
5. Três tipos "O"
A haste da válvula adota um design de vedação de três anéis "O", que pode reduzir a resistência ao atrito durante a abertura e fechamento, reduzir o vazamento de água e pode substituir a vedação sem interromper a água.
6. Propício para beber
Como o interior do corpo da válvula é revestido com resina epóxi atóxica, as superfícies interna e externa da válvula gaveta são totalmente cobertas com borracha e não haverá ferrugem ou corrosão, podendo ser utilizada para beber.
7. Corpo da válvula de fundição de precisão
O corpo da válvula é fundido com precisão, com dimensões geométricas precisas, e não há necessidade de se preocupar com danos ao desempenho da vedação.
8. Peso leve
A fundição dúctil não só tem uma certa resistência, mas também pesa cerca de 20% a 30% menos do que as válvulas gaveta tradicionais.

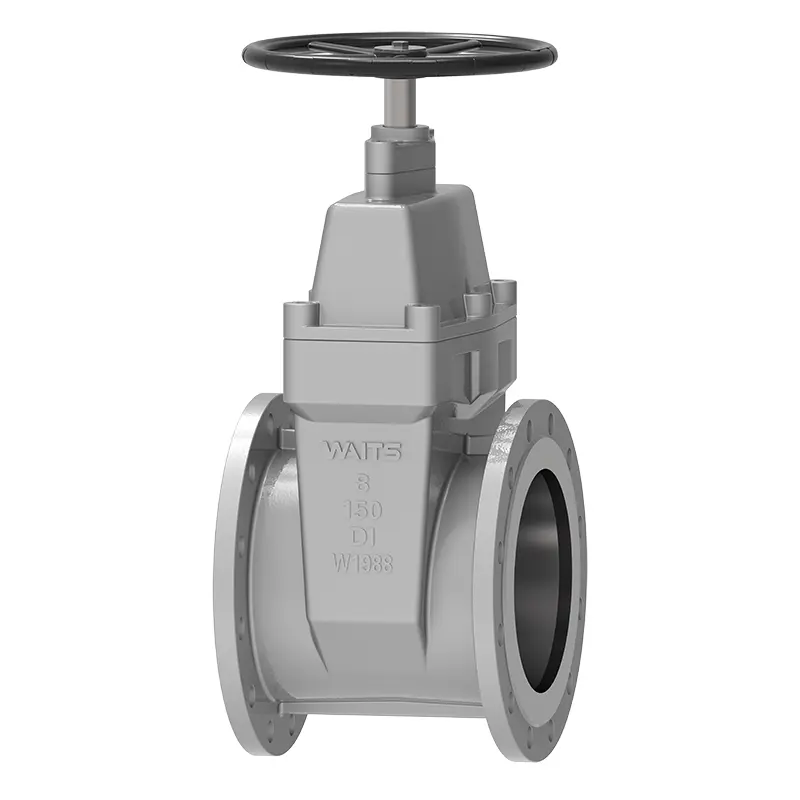

Flange End Resilient Seat Gate Valve
