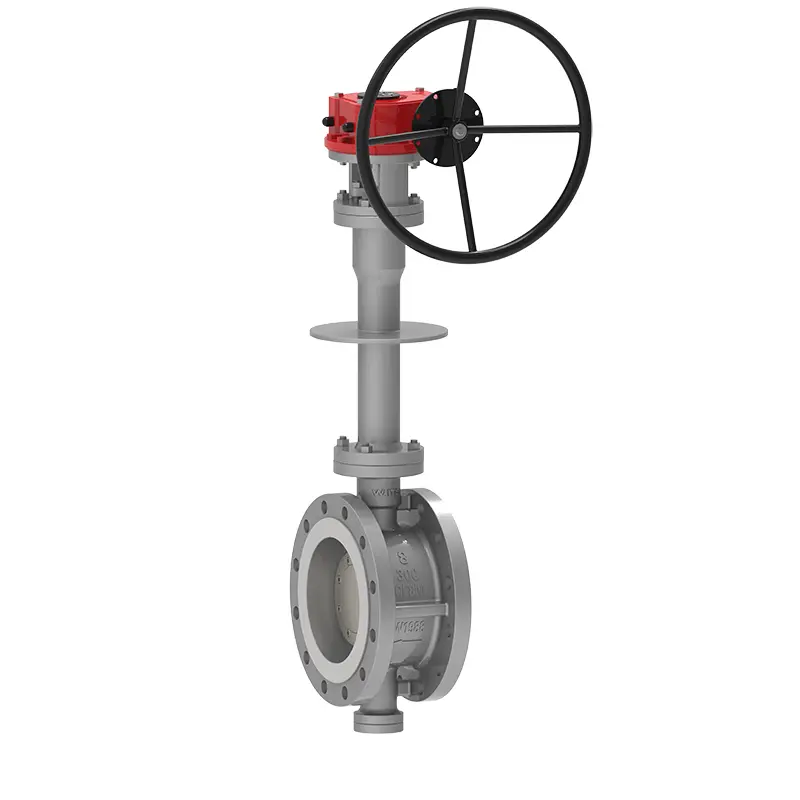

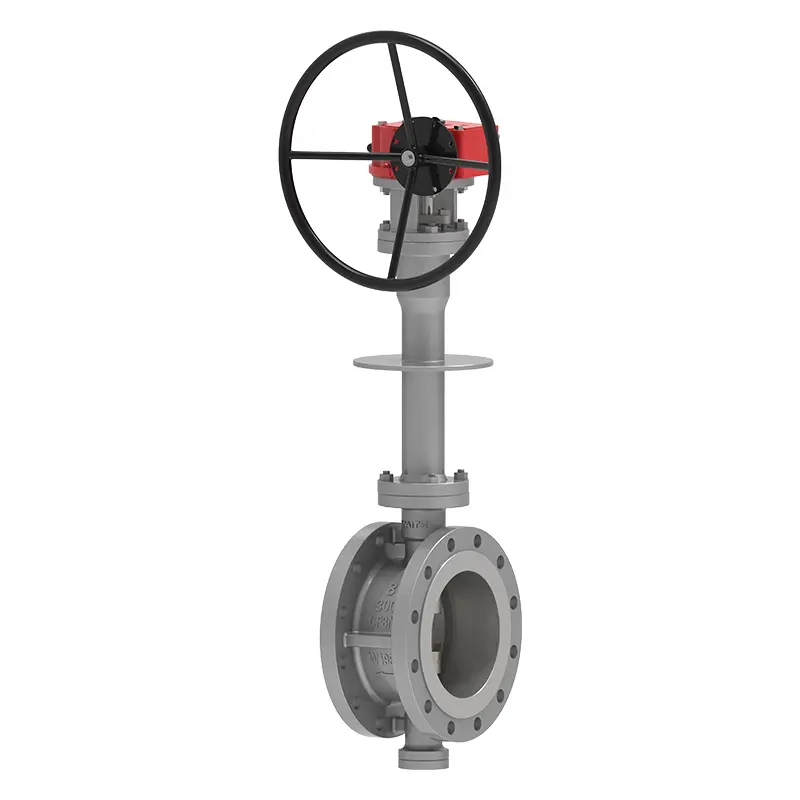

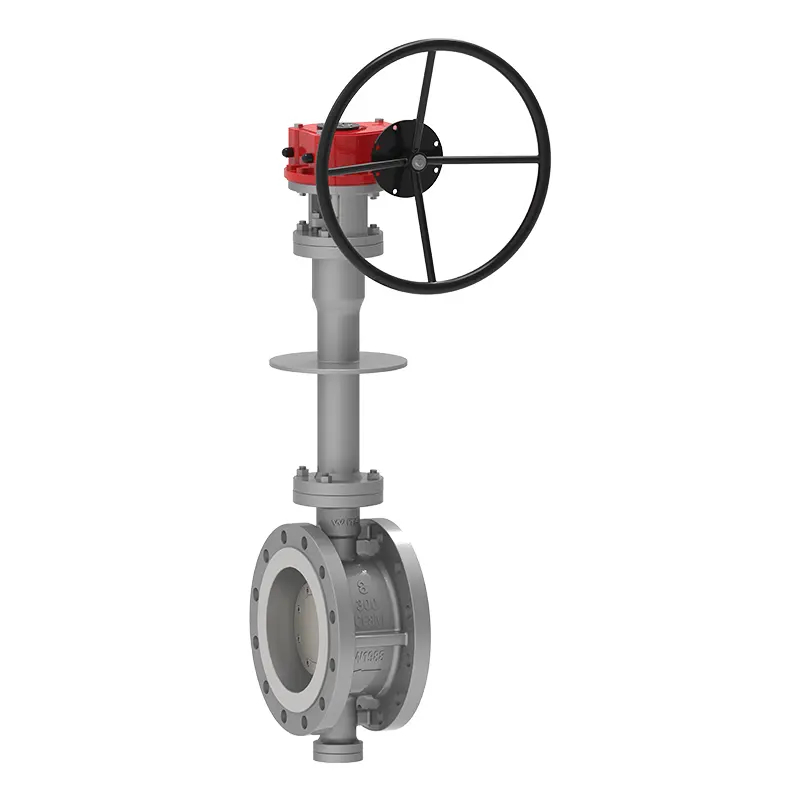

Válvula de borboleta de entrada lateral criogênica

A válvula de borboleta de entrada lateral criogênica é uma válvula de borboleta que economiza energia de longa duração, recém-desenvolvida por espera. Consiste em corpo da válvula, placa de borboleta, anel de vedação, mecanismo de transmissão e outros componentes principais. Sua estrutura adota o projeto de princípios excêntricos bidimensionais ou tridimensionais e aplica novas tecnologias compatíveis com vedação elástica ou selo de vários níveis múltiplos e macios, que reduz o torque quando a válvula borboleta está em operação, economiza mais esforço e energia. Esse projeto e seleção de processos também podem garantir a resistência geral à corrosão, a resistência à alta temperatura e a resistência ao desgaste da válvula borboleta.

Padrões de implementação

Aplicativo

Recursos de desempenho

1. A válvula de borboleta de entrada lateral criogênica adota um chanfro duplo e pequeno projeto de excentricidade: o torque atinge o nível doméstico principal (40% ~ 60% dos pares), e os preços elétricos e pneumáticos correspondentes são muito vantajosos;
2. O assento da válvula e o anel de vedação podem ser substituídos on -line por um projeto de compartimento de manutenção: o assento da válvula e o anel de vedação são separados e a válvula possui uma porta de inspeção para facilitar a manutenção e a substituição.
3. As teclas duplas superiores e inferiores da placa da válvula e a haste da válvula podem garantir que não fique preso a baixas temperaturas e, ao mesmo tempo, atenda ao design anti-voador da API 609;
4. O torque da válvula é pequeno: a superfície de vedação está próxima do desgaste zero, que estende a vida útil da válvula;
5. Possui uma ampla gama de aplicações e pode ser usado para dispositivos de temperatura ultra-baixa, como GNL, propileno e etileno;
6. Bom desempenho de vedação: vazamento à temperatura normal é API598 e o vazamento a baixa temperatura é 1/3 de BS6364. Atender aos requisitos de vedação positiva e reversa do BS6364 a baixas temperaturas;
7. O corpo da válvula e o assento da válvula são componentes separados: o assento da válvula e o anel de vedação podem ser feitos de materiais diferentes para atender às condições de trabalho;
8. Três excentricidades: a linha central do eixo se desvia da linha central da superfície de vedação, a linha central do eixo se desvia ligeiramente da linha central da tubulação e a linha central da superfície de vedação do corpo da válvula (cone oblíquo) forma uma posição angular com a linha central do tubo;
