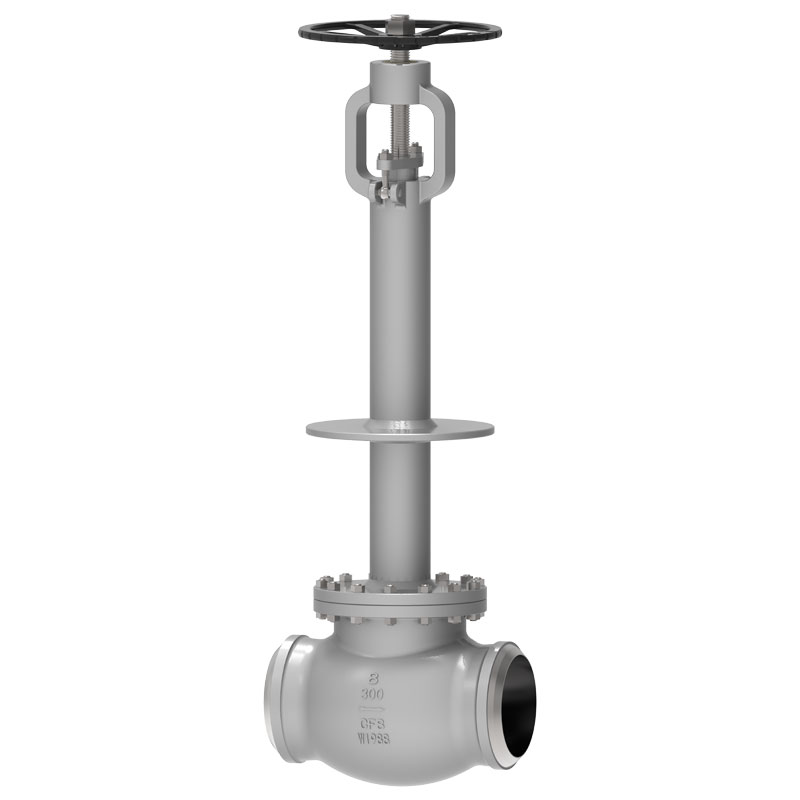

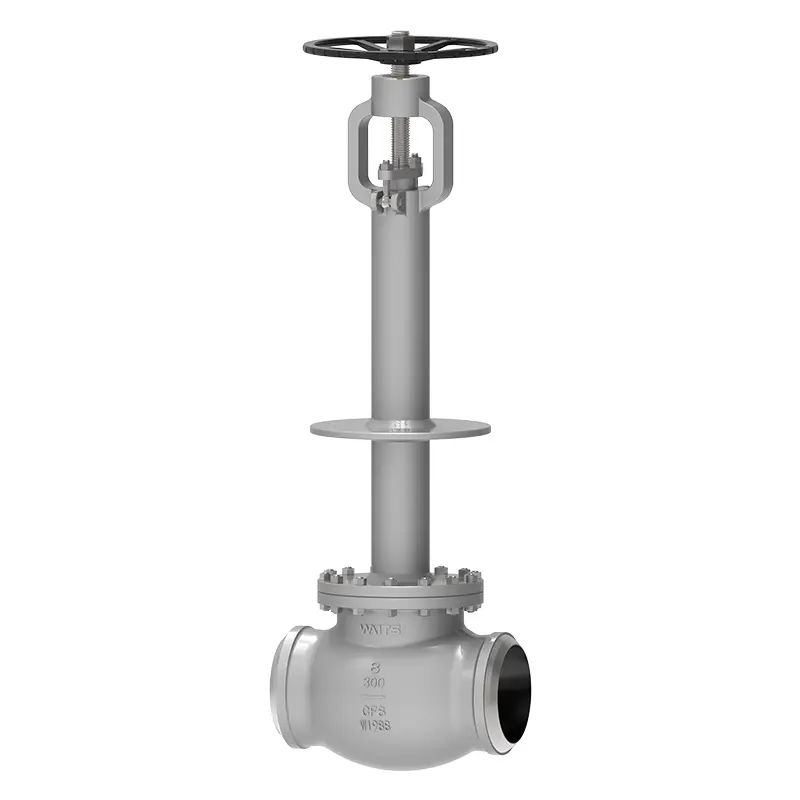

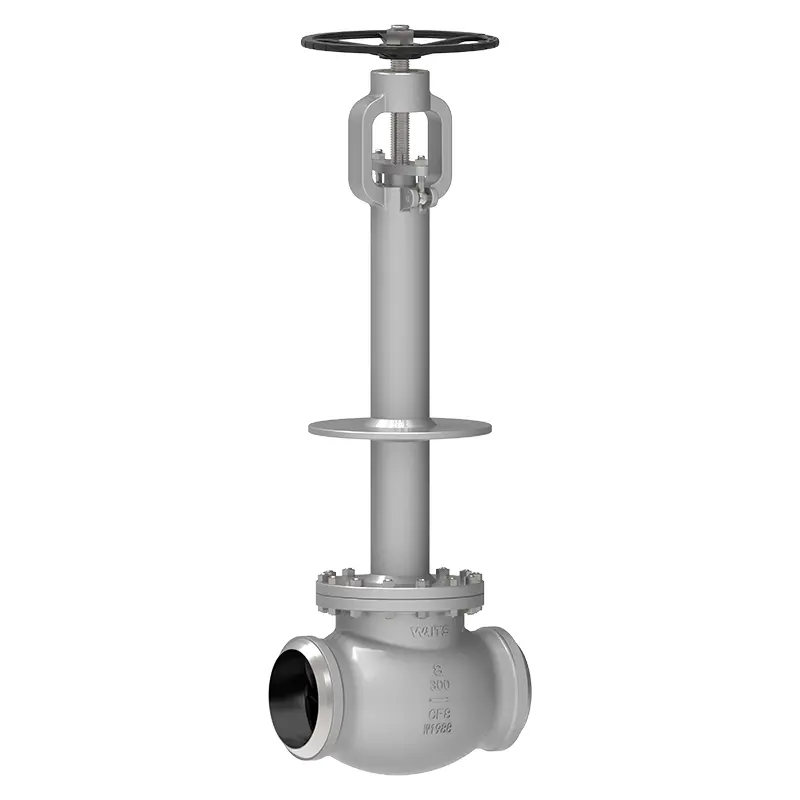

Válvula globo criogênica

Waits tem 30 anos de experiência na produção e fabricação de válvulas globo criogênicas. Fomos originalmente estabelecidos nos Estados Unidos em 1994 e entramos na China em 2008, com bases de produção em Tianjin e Wenzhou. A válvula globo criogênica é um dos nossos produtos mais populares, projetada para aplicações em temperaturas árticas e pode lidar com condições de trabalho complexas.

Enviar consulta

Descrição do produto

A válvula globo criogênica foi projetada para aplicações que envolvem temperaturas extremamente baixas, frequentemente encontradas em indústrias que lidam com gás natural liquefeito (GNL), nitrogênio líquido e outros fluidos criogênicos.
Esta válvula possui um castelo estendido para isolamento adequado e para evitar o congelamento da haste. Feito inteiramente de aço inoxidável e outros materiais criogênicos, garante durabilidade e operação suave mesmo em temperaturas tão baixas quanto -196°C.
A válvula globo criogênica também possui recursos precisos de estrangulamento e um mecanismo de vedação, que são essenciais para manter o controle e a segurança em ambientes criogênicos exigentes. Waits insiste na qualidade como sua principal prioridade, ao mesmo tempo que oferece preços competitivos.

Padrões de Implementação

Padrões de projeto	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Padrões de flange	ASME B16.10, ASME B16.25, ASME B16.5
Métodos de conexão	RF, RTJ, BW
Teste e aceitação	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Comprimento estrutural	ASME B16.10,
Classificações de pressão e temperatura	ASME B16.34、
Teste à prova de fogo	API607, API6FA
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	NPS 2″ ~ NPS 24″ DN50~ DN600
Faixa de pressão	CL150~ CL1500 PN10~ PN250
Faixa de temperatura	；-196°C ~ +150°C
Faixa de aplicação	Usado principalmente em etileno, equipamentos de gás natural liquefeito, gás natural GLP, tanques de armazenamento de GNL, bases receptoras e estações de satélite, equipamentos de separação de ar, equipamentos de separação de gases residuais petroquímicos, oxigênio líquido, hidrogênio líquido, nitrogênio líquido, argônio líquido
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula/tampa da válvula	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Placa de válvula/assento de válvula	F316/F304+HF
Haste da válvula	F6A F304 F316 F51 F53 Monel K500
Porca da haste da válvula	Liga de cobre
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoretileno...

Recursos de desempenho

1. As peças da válvula em contato com o meio são estritamente tratadas criogenicamente de acordo com os requisitos da especificação antes do acabamento e podem suportar a expansão e contração causadas por mudanças de temperatura, e a estrutura da sede da válvula não será permanentemente deformada devido a mudanças de temperatura;
2. A válvula globo criogênica adota uma estrutura de capô de pescoço longo que pode proteger a caixa de empanque;
3. É adotada uma estrutura de portão que pode manter uma vedação confiável, independentemente das mudanças de temperatura;
4. A sede de vedação superior é soldada com uma estrutura de carboneto de cobalto-cromo-tungstênio;
5. A sede da válvula e a superfície de vedação da comporta são soldadas com uma estrutura de carboneto de cobalto-cromo-tungstênio;
6. A estrutura do orifício de alívio de pressão é usada para evitar aumento anormal de pressão na cavidade intermediária, e a posição do orifício de alívio de pressão depende da estrutura da válvula;
7. A superfície da haste da válvula é nitretada e endurecida para evitar que arranhões superficiais durante o processo de abertura e fechamento da válvula globo criogênica afetem o desempenho;
8. A gaxeta pode ser selecionada como gaxeta de baixo vazamento de acordo com os requisitos do usuário para garantir que o vazamento na gaxeta da válvula atenda aos requisitos de proteção ambiental. Além disso, também podemos fornecer mangas de soldagem de acordo com as necessidades do usuário.
