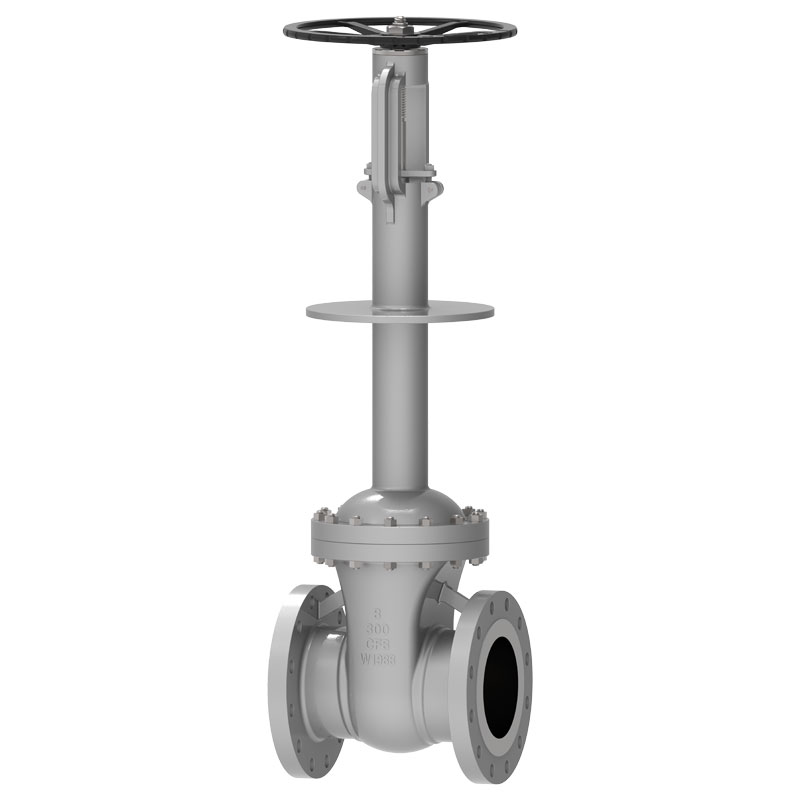

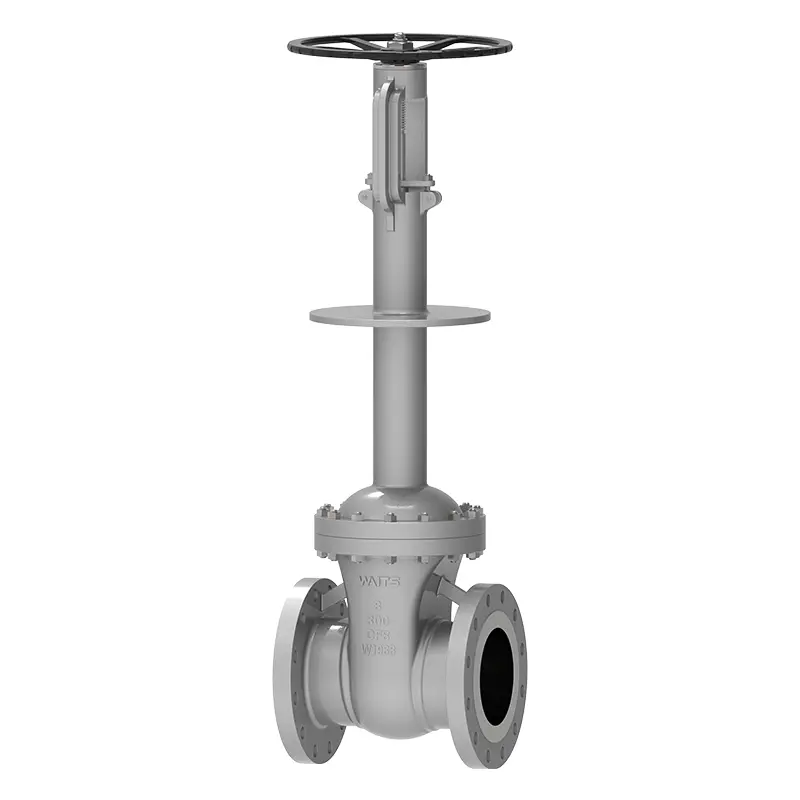

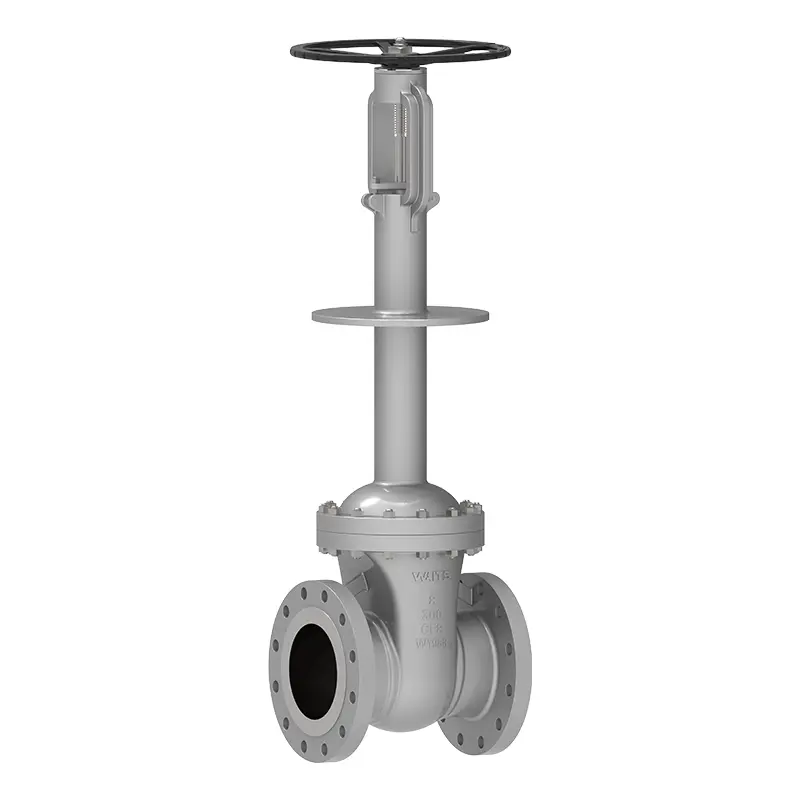

Válvula de gaveta criogênica

Waits é um grande fornecedor de integração de válvulas, a válvula gaveta criogênica é um de nossos produtos. Temos nossa própria base de produção e a sede global está localizada em Wenzhou, China. Os materiais de produção dos produtos são cuidadosamente selecionados e podem oferecer preços competitivos. Eles têm sido bem utilizados na Arábia Saudita, nos Emirados Árabes Unidos, no Kuwait e na região norte e podem lidar com condições de trabalho complexas.

Enviar consulta

Descrição do produto

A válvula gaveta criogênica geralmente funciona em temperaturas abaixo de -40°C e é usada principalmente em plantas de etileno, gás natural liquefeito, gás natural GLP, tanques de armazenamento de GNL, bases de recepção e estações de satélite, equipamentos de separação de ar, equipamentos petroquímicos de separação de gases residuais, oxigênio líquido, hidrogênio líquido, nitrogênio líquido, argônio líquido, tanques de armazenamento criogênico de dióxido de carbono e caminhões-tanque, equipamento de produção de oxigênio de adsorção com oscilação de pressão, etc.

Padrões de Implementação

Padrões de projeto	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Padrões de flange	ASME B16.10, ASME B16.25, ASME B16.5
Métodos de conexão	RF, RTJ, BW
Teste e aceitação	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Comprimento estrutural	ASME B16.10,
Classificações de pressão e temperatura	ASME B16.34、
Teste à prova de fogo	API607, API6FA
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	NPS 2″ ~ NPS 24″ DN50~ DN600
Faixa de pressão	CL150~ CL1500 PN10~ PN250
Faixa de temperatura	；-196°C ~ +150
Faixa de aplicação	Usado principalmente em etileno, equipamentos de gás natural liquefeito, gás natural GLP, tanques de armazenamento de GNL, bases receptoras e estações de satélite, equipamentos de separação de ar, equipamentos de separação de gases residuais petroquímicos, oxigênio líquido, hidrogênio líquido, nitrogênio líquido, argônio líquido
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula/tampa da válvula	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Placa de válvula/assento de válvula	F316/F304+HF
Haste da válvula	F6A F304 F316 F51 F53 Monel K500
Porca da haste da válvula	Liga de cobre
Embalagem	Grafite flexível, embalagem de amianto de grafite, politetrafluoretileno...

Recursos de desempenho

1. Todas as peças da válvula gaveta criogênica em contato com o meio são estritamente tratadas criogenicamente de acordo com os requisitos da especificação antes do acabamento para garantir que as peças possam suportar totalmente a expansão e contração causadas por mudanças de temperatura, e a estrutura da sede da válvula irá não ser permanentemente deformado devido a mudanças de temperatura;
2. É adotada uma estrutura de tampa de válvula de pescoço longo que pode proteger a caixa de empanque;
3. A estrutura do portão não é afetada pelas mudanças de temperatura e pode manter a estabilidade e a vedação. Especificamente, são adotados portões elásticos e portões abertos;
4. O assento de vedação superior é uma estrutura de revestimento de carboneto de cobalto-cromo-tungstênio para evitar que os materiais de aço inoxidável mordam uns aos outros;
5. Estrutura da superfície de vedação da sede da válvula e da porta: revestimento de carboneto de cobalto-cromo-tungstênio;
6. A estrutura do orifício de alívio de pressão pode evitar aumento anormal de pressão na cavidade intermediária. A localização do orifício de alívio de pressão depende da estrutura da válvula. Pode ser colocado na sede da válvula ou na placa da comporta e conectado à extremidade de entrada da válvula;
7. A superfície da haste da válvula é nitretada e endurecida para evitar que arranhões superficiais durante a abertura e fechamento da válvula afetem o desempenho da vedação;
8. Seleção personalizada: A gaxeta pode ser selecionada como gaxeta de baixo vazamento de acordo com os requisitos do usuário para garantir que o vazamento na gaxeta da válvula atenda aos requisitos de proteção ambiental. Mangas soldadas podem ser fornecidas de acordo com as necessidades do usuário. Placas de isolamento (placas gotejadoras) podem ser fornecidas de acordo com as necessidades do usuário.
