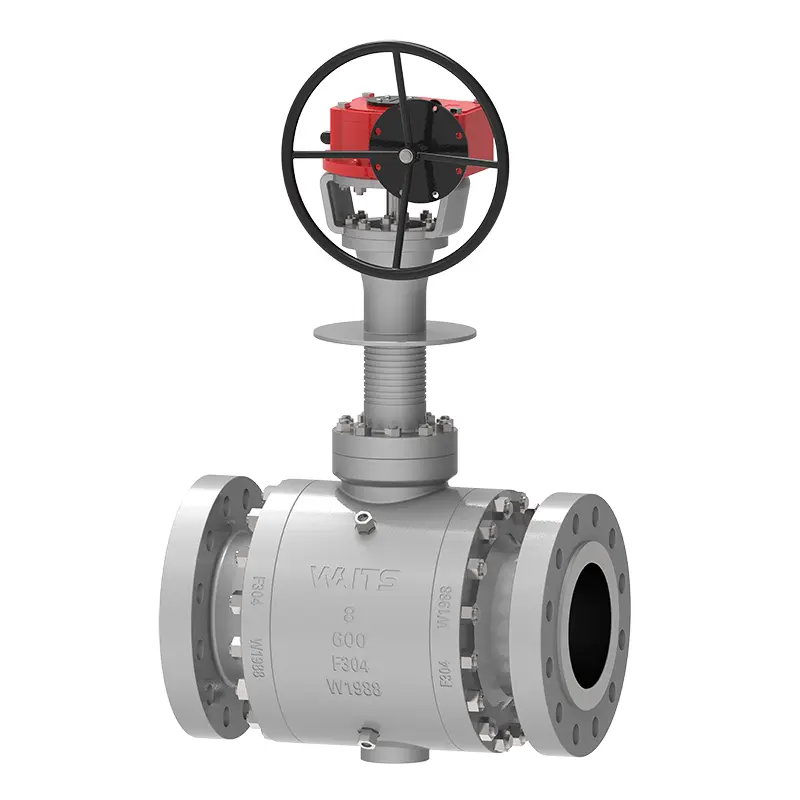

Válvula de esfera de entrada lateral criogênica

Se você estiver procurando por válvulas de bola de entrada criogênica de alto desempenho, as esperas podem atender às suas necessidades. Somos um grande fornecedor de integração de válvulas, fundado nos Estados Unidos em 1994, entrou na China em 2008 e temos bases de produção em Tianjin e Wenzhou. Temos uma rica experiência na indústria e acompanhamos o tempo, introduzindo ativamente os principais equipamentos de tecnologia e produção do setor para garantir a qualidade do produto.

Enviar consulta

Descrição do produto

A válvula de esfera de entrada lateral criogênica é adequada para condições de trabalho com temperatura de até -196 ℃ e é amplamente utilizada em gás natural liquefeito, gás de petróleo liquefeito, separação de ar e outras indústrias criogênicas. Na produção, aplicamos a tecnologia avançada internacional e adotamos anel de vedação de vedação labial para manter a válvula com excelente desempenho de vedação na aplicação. Ao mesmo tempo, esta série de válvulas pode realizar a manutenção on -line.

Padrões de implementação

Padrão de design	API 6D, BS 6364
Conexão final	RF, RTJ, BW
Inspeção e teste	API 598 e BS 6364
Frente a frente	ASME B16.10
Níveis de pressão e temperatura	ASME B16.34
Seguro de incêndio	Fogo 6fa, fogo 607
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0103, NACE MR 0175

Aplicativo

Tamanho	1/2 "-28", DN15-DN700
Classificação de pressão	Classe 150-2500, PN10-PN420
Temperatura operacional	-196 ° C ~ 150 ° C.
Intervalo de aplicação
Operador	Alavanca, engrenagem, elétrica, pneumática
Material corporal	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, ETC.
Bola	A182 F304/F304L/F316/F316L+NI60
Anel de suporte da assento da válvula	A182 F304/F304L/F316/F316L/STL Sobreposição
Inserção do assento da válvula	Pctfe
Haste da válvula	XM-19, gr660 ty2/ht

Recursos de desempenho

Projetos de chaves e tecnologias na válvula de esfera de entrada lateral criogênica:
● Sela labial + empacotamento selo duplo da haste da válvula pode reduzir a quantidade de embalagem.
● O design assistido pelo elemento finito é usado para obter a espessura ideal da parede da tampa da válvula estendida para garantir o melhor efeito de resfriamento.
● O design do ranhura da lua do arco da tampa da válvula estendida aumenta a área de resfriamento e aumenta o efeito de resfriamento.
● O design da placa de gotejamento aumenta a área de resfriamento e impede que a embalagem do congelamento; Efetivamente impede que a água condensada pinge no corpo da válvula.
● Sela labial + vedação dupla de junta é definida na conexão da tampa do corpo para evitar vazamentos.
● O assento da válvula adota a estrutura DIB-2, que pode garantir que a pressão na cavidade do meio seja liberada de forma estável para o lado especificado quando a pressão exceder o limite.
● O selo da sede da válvula é uma estrutura de lábios, que possui a compensação elástica da mola e o desempenho de vedação elástico de baixa temperatura do PTFE, garantindo um excelente efeito de vedação em baixas temperaturas.
● A superfície de vedação do assento da válvula é importada CTFE, que ainda possui uma boa elasticidade a temperaturas ultra-baixa para garantir que o selo não falhe.
● O capô estendido e o design da estrutura da alça longa garantem melhor coaxialidade da alça da bola, haste da válvula e capô e comutação mais sensível.
● Todos os prendedores em contato com baixas temperaturas estão totalmente rosqueados.
● A superfície da bola é endurecida para garantir que ela não seja arranhada a baixas temperaturas.
