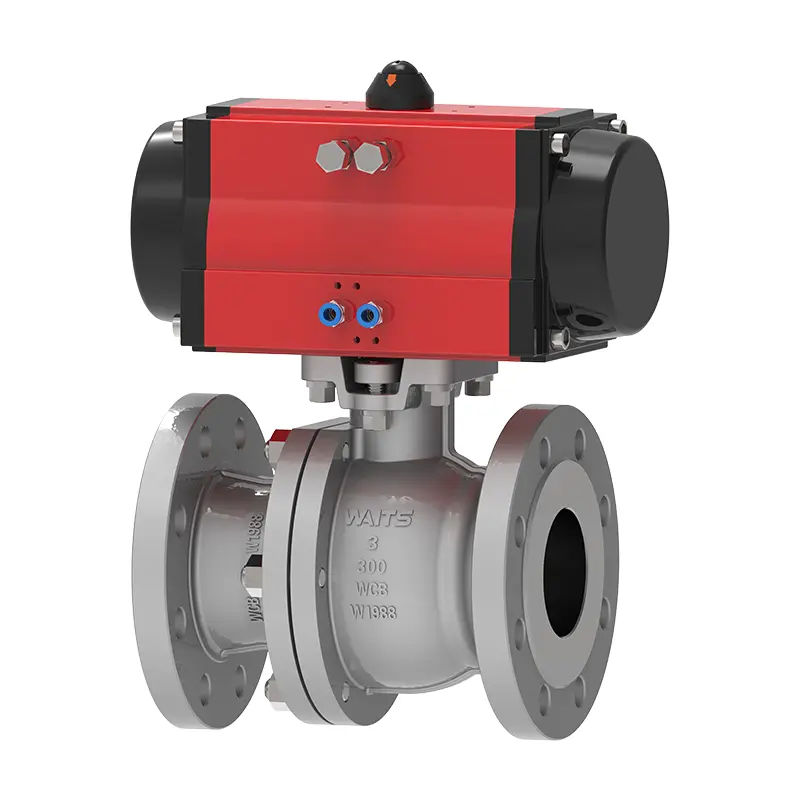

Válvula de esfera flutuante pneumática de duas peças (com suporte‌)

A Válvula de espera válvula avançada de válvula de esfera flutuante pneumática (com suporte ‌) é muito fácil de instalar em aplicações industriais, economizando muitos problemas! Esta é uma válvula acionada pneumaticamente com um corpo de aço inoxidável e assento de PTFE. A Waits Valve concentra -se em fornecer as válvulas de fluidos mais acessíveis para indústrias como petroquímicos, geração de energia e tratamento de água.

Enviar consulta

Descrição do produto

Espera a válvula de alta qualidade de válvula de esfera flutuante pneumática (com suporte ‌) adota uma estrutura de duas peças, com o corpo da válvula e a tampa da válvula conectada por parafusos, estrutura compacta e manutenção fácil. É muito adequado para o controle de entrada/desativação e limitação de água, vapor, petróleo e outros meios, especialmente para sistemas de tubulação nas indústrias químicas, alimentares e farmacêuticas.

As principais vantagens incluem: tempo de resposta rápido; Excelente desempenho de vedação; vida de serviço longo.

Comparado com o design de três peças, a válvula de esfera flutuante de duas peças tem as seguintes vantagens: pegada menor, peso mais leve, adequado para instalações com espaço limitado; baixo custo

Nossa válvula de esfera flutuante pneumática de duas peças (com suporte ‌ ‌) é uma válvula de esfera completa sem manutenção de duas peças adequada para aplicações gerais, industriais e químicas; Adequado para tratamento de água, produtos químicos, fluidos fracamente corrosivos e semi -corrosivos.

O modo de atuação é de ação única ou de ação dupla, e uma série de opções configuráveis estão disponíveis, incluindo interruptores de limite, válvulas solenóides e posicionadores.

Principais recursos:

Interface BSP ou NPT disponível, Tamanho: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 a 2 polegadas (NPT).

Faixa de pressão: CL150 ~ CL2500 PN10 ~ PN260

Faixa de temperatura: -20 ℃ ~ 400 ℃

Equipado com haste de válvula anti-balanço.

A válvula de esfera flutuante pneumática de duas peças (com suporte ‌) atende aos requisitos rigorosos do controle de processo atual. Durante a montagem, todos os componentes da unidade são rigorosamente inspecionados e 100% testados na fábrica antes do envio.

Padrões de implementação de duas peças pneumáticas válvulas de esferas flutuantes （com suporte ‌ ‌）））））） ‌））
Padrões de design	6D/Fire Fire 608, BS5351
Flange padrão	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexão	RF, BW, SW, NPT, FNPT
Testes e aceitação	Incêndio 598, EN12266
Comprimento estrutural	API6D/ASME B16.10/EN558
Classificações de pressão e temperatura	ASME B16.34
Teste à prova de fogo	Fogo 6fa, fogo 607
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0175

Aplicação da válvula de esfera flutuante pneumática de duas peças （com suporte ‌））））））））））））））））
Tamanho	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Faixa de pressão	CL150 ~ CL2500 PN10 ~ PN260
Faixa de temperatura	-20 ℃ ~ 400 ℃
Intervalo de aplicação	Aplicável a vários meios, como água, vapor, petróleo, gás liquefeito, gás natural, gás de carvão, ácido nítrico, ácido acético, meios oxidantes, uréia, etc.
Modo de unidade	Transmissão de engrenagem hidráulica, pneumática, elétrica, manual e de minhocas.
Tampa do corpo da válvula/válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superfície de vedação	PTFE reforçado, para-polifenileno (rptfe, ppl), metal
Haste da válvula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Haste	Grafite de amianto, grafite flexível, politetrafluoroetileno, liga à base de ferro

Processo de atuação pneumática

1. O ar comprimido (0,4-0,7MPa) é a entrada para acionar o pistão ou o mecanismo de engrenagem do atuador.

2.Torque é a saída para girar a haste da válvula 90 °, alternando a direção do orifício da bola (totalmente aberta/totalmente fechada).

3. Os cilindros de atuação requerem redefinição da mola, enquanto os cilindros de ação dupla são controlados através da mudança de direção da válvula solenóide.

4. Resposta ráptica: os atuadores pneumáticos atingem uma velocidade de comutação de 0,05 segundos por ciclo, adequado para cenários de desligamento de emergência.

Critérios de seleção

1.COUSe as cabeças pneumáticas de ação única ou de ação dupla com base nos requisitos de torque.

2.Prioritize os selos PTFE para mídia corrosiva; Selecione as vedações duras de metal para aplicações de alta temperatura/alta pressão.

3. Faces FLANGE Projetados para ASME B16.5 Garanta a compatibilidade do oleoduto.
