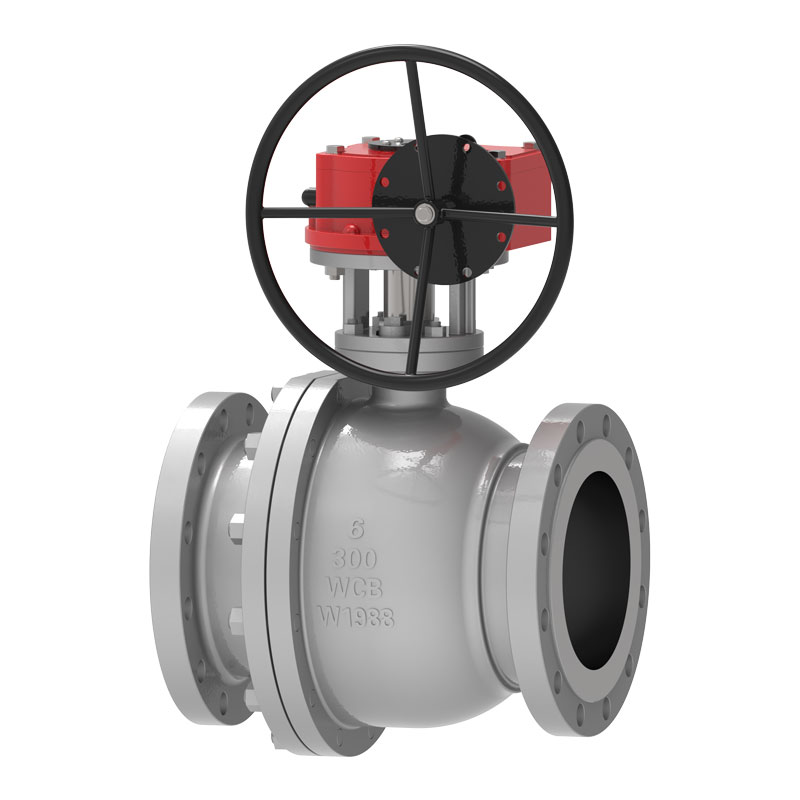

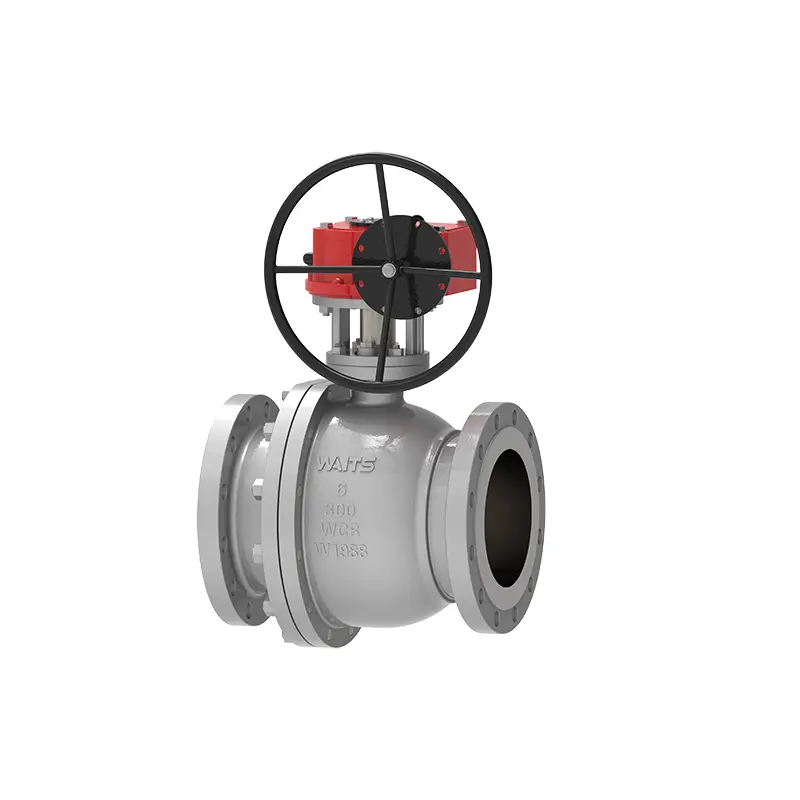

Válvula de esfera flutuante de flange

Como fornecedor de válvulas esféricas flutuantes com flange de alta qualidade, a Waits tem vasta experiência no setor e pode fornecer aos clientes diferentes serviços personalizados para melhor atender às necessidades personalizadas de diferentes setores e aplicações. Podemos adotar padrões como API602/ISO17292/BS5351, etc., e fabricá-los e aceitá-los de acordo com os padrões durante todo o processo para garantir a qualidade do produto.

Enviar consulta

Descrição do produto

A válvula de esfera flutuante com flange foi projetada e fabricada por nós para garantir a vida útil e a confiabilidade tanto quanto possível. Este tipo de válvula de esfera atende aos requisitos de projeto da norma API 608 e API 6d do American Petroleum Institute e da norma britânica BS 5351, e está em conformidade com a norma ASMEB16.34 da Sociedade Americana de Engenheiros Mecânicos.

Padrões de Implementação

Padrões de projeto	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Padrões de flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Métodos de conexão	RF,RTJ,BW
Teste e aceitação	API598 API6D BS12569
Comprimento estrutural	PME B16.10, BS 558, BS12982, ISO 5752
Níveis de pressão e temperatura	ASME B16.34、
Requisitos de proteção contra incêndio	API6FA API607
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103,NACE MR 0175

Aplicativo

Tamanho	NPS 1/2” ~10” DN15~DN250
Faixa de pressão	150LB–600LB, PN10–PN64
Faixa de temperatura	；-29℃ ~ +200℃
Faixa de aplicação	Água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Esfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Anel de suporte da sede da válvula	Anel de suporte do assento: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserção da sede da válvula	PTFE, RPTFE, Nylon, Devlon, PEEK
Haste da válvula	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Recursos de desempenho

1. A válvula de esfera flutuante com flange projetada e produzida pela Waits adota uma sede de válvula de vedação em forma de lábio com bom desempenho de vedação, baixo coeficiente de atrito e pequeno torque operacional.
2. A haste da válvula é montada na parte inferior, o que pode evitar que ela voe sob pressão. Em caso de circunstâncias especiais como incêndio, pode formar contato metálico com o corpo da válvula para garantir a vedação da haste da válvula.
3. Possui um design à prova de fogo e antiestático.
4. A alça pode indicar o status da chave e a conexão entre a haste da válvula de cabeça chata e a alça não ficará desalinhada.
5. Existem orifícios de travamento nas posições totalmente aberta e totalmente fechada da válvula para evitar operação incorreta.
6. É relativamente pequeno em tamanho e leve, adequado para operação frequente, abertura e fechamento rápidos; fácil de manter; não restrito pela direção de instalação; pequena resistência a fluidos, sem vibração e baixo ruído.

Flange Floating Ball Valve
