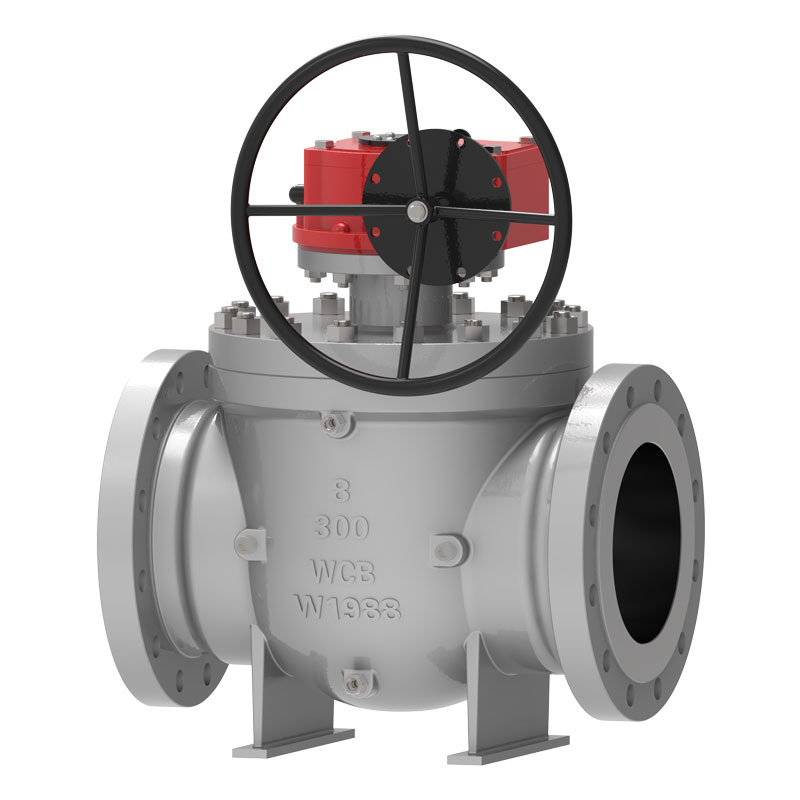

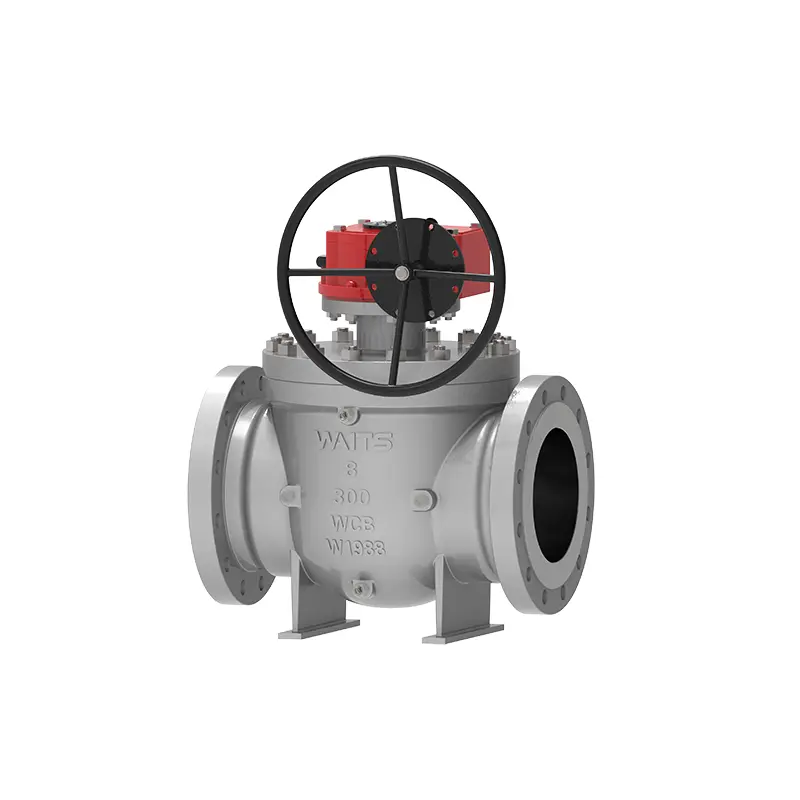

Válvula de esfera de entrada superior

A válvula de esfera de entrada superior é usada principalmente em pipelines e sistemas industriais. Com base na válvula de esfera tradicional de esferas integral, ela tem as vantagens de manutenção on-line e vazamento reduzido. O método de operação pode ser manual, caixa de câmbio, pneumática, energia elétrica, a gás-líquido, ligação eletro-hidráulica, etc.

Padrões de implementação

Aplicativo

Recursos de desempenho

1. A maior diferença entre a válvula de esfera de entrada superior e a válvula comum é que ela pode ser mantida on -line sem desmontar a válvula do pipeline, o que reduz os custos de manutenção e prolonga a vida útil do serviço. Ele adota uma estrutura final soldada e é instalada no pipeline, que não é afetado pela tensão do pipeline e garante a confiabilidade de vedação.
2. A vedação do assento da válvula inclui sede da válvula, anel da assento da válvula e outros componentes. O anel da sede da válvula pode flutuar independentemente na posição axial. Através da mola de pré -carga, o assento da válvula pode ser selado sob pressão zero e condições de baixa pressão. Esse projeto é usado para alcançar a capacidade de fechar a válvula sob pressão de trabalho e condições de alta pressão. Na parte externa do anel da sede da válvula, inserimos os anéis de O e os anéis elásticos para garantir a vedação entre o assento da válvula e o corpo da válvula. Quando ocorre um incêndio no local do uso da grafite expandida, o desempenho de vedação também pode ser mantido. 3. Quando o assento da válvula e o vazamento da vedação da haste da válvula devido a danos, a graxa de vedação injetada pela válvula de injeção de graxa pode alcançar o efeito da vedação de emergência. Quando a válvula está em condição de trabalho normal, a graxa pode ser injetada através da válvula de injeção de graxa para lubrificar a haste da válvula e a superfície da bola, tornando a abertura e o fechamento mais flexível.
4. Para válvulas instaladas no subsolo, a haste da válvula da válvula pode ser prolongada conforme necessário, e o tamanho pode ser conforme exigido pelos clientes. Todos os tubos de esgoto, tubos de exaustão e dispositivos de injeção de graxa de emergência são alongados de acordo, e outros oleodutos relacionados estão próximos da parte prolongada da válvula. A válvula de esgoto, a válvula de ventilação e a válvula de injeção de graxa são conectadas ao solo para instalação, de modo a facilitar a manutenção regular da válvula principal.
5. As hastes da válvula superior e inferior são projetadas para os padrões antiestáticos de acordo com os padrões API6D e ISO17292.
6. Quando um único assento da válvula de pistão é usado a montante e um assento de válvula de pistão duplo é usado a jusante, a válvula possui uma função de bloqueio duplo e pode cortar a mídia do upstream e a jusante ao mesmo tempo. Quando a massa retida na cavidade da válvula é pressurizada anormalmente devido ao aumento da temperatura, o assento da válvula pode liberar automaticamente a pressão (descarga no lado a montante).
7. A bola da válvula de bola de entrada superior é fixa e a superfície é moída, polida e endurecida. Um mancal deslizante é instalado entre a bola e a haste da válvula para reduzir o atrito e o torque de trabalho.
8. O flange de conexão entre a válvula e o atuador está em conformidade com os padrões ISO 5211, que é mais fácil de adaptar e intercâmbio.
