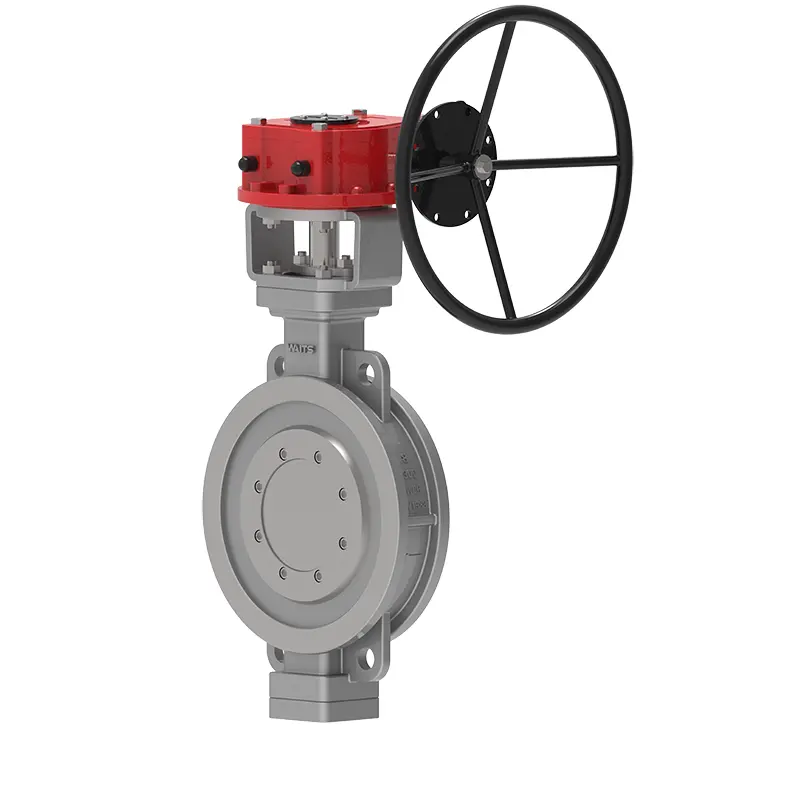

Válvula de borboleta de wafer de metal excêntrico triplo

A válvula de borboleta de wafer de metal excêntrica tripla é uma válvula de borboleta que economiza energia de longa duração, recentemente desenvolvida por espera. Consiste em corpo da válvula, placa de borboleta, anel de vedação, mecanismo de transmissão e outros componentes principais. Sua estrutura adota design de princípios excêntricos bidimensionais ou tridimensionais, vedação elástica ou tecnologia de processamento compatível com selo multinível duro e macio, que reduz o torque da válvula de borboleta durante a operação, alcançando o efeito da economia de trabalho e economia de energia. Ao mesmo tempo, garante a confiabilidade geral da válvula borboleta em termos de resistência à corrosão, resistência à alta temperatura e resistência ao desgaste.

Padrões de implementação

Aplicativo

Recursos de desempenho

1. A válvula de borboleta de wafer de metal excêntrica tripla possui estrutura única, tamanho pequeno e peso leve, operação flexível, economia de mão-de-obra e conveniente;
2. Selagem confiável, pode atender a vários padrões;
3. Boas características de fluxo e função ajustável;
4. Adotando o princípio excêntrico, a superfície de vedação é próxima do desgaste zero, que prolonga a vida útil da válvula;
5. A ampla gama de aplicações, pode ser usada para água, vapor, petróleo, ar e gás e outros meios;
6. Adequado para pipelines de diferentes temperaturas, notas, corrosão e outras condições de trabalho;
7. Borboleta de wafer de metal excêntrica tripla com a borboleta da válvula e o assento da válvula da válvula são componentes conectados, e a camada de superfície de vedação da sede da válvula é soldada com materiais de liga resistente ao calor e resistentes à corrosão;
8. Três excentricidades: A linha central do eixo se desvia da linha central da superfície de vedação, a linha central do eixo se desvia ligeiramente da linha central do tubo e a linha central da superfície de vedação da corporação da válvula (cone oblíquo) forma um ângulo de com a linha central do tubo;
9. O anel de vedação de várias camadas é fixado na placa da válvula, que tem as vantagens de resistência a alta temperatura, operação fácil, sem atrito ao abrir e fechar, e a vedação é compensada à medida que o torque do mecanismo de transmissão aumenta ao fechar, o que melhora o desempenho de vedação da válvula borboleta e prolonga a vida útil;
10. O anel de vedação de várias camadas adota folhas de metal laminadas macias e duras, que têm as duplas vantagens de vedação dura e suave, e possui um desempenho de vedação de vazamento zero, independentemente das condições de baixa e alta temperatura.
