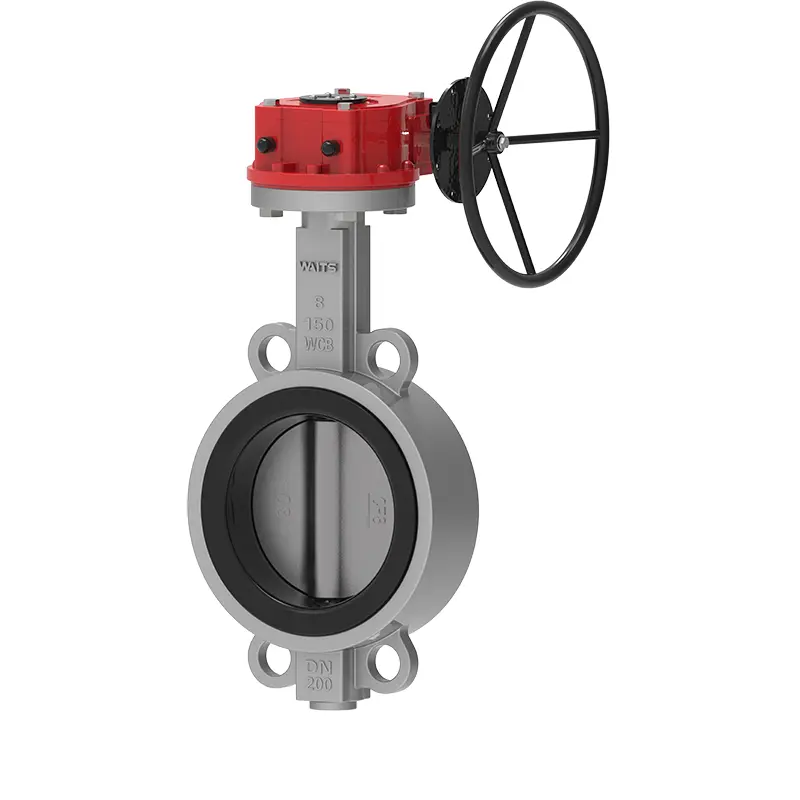

Válvula de borboleta de bolas de bolas macias

A Waits é um grande fabricante de válvulas e fornecedores que pode fornecer a você uma válvula de borboleta de bolas de bolas macio. Esta válvula usa sede da válvula de borracha, de preferência de borracha de alta qualidade natural, que pode atingir a certificação de grau de alimentos. Possui excelente aplicação na fábrica de fontes de leite da Nova Zelândia e na planta de dessalinização de Israel.

Enviar consulta

Descrição do produto

A válvula de borboleta de wafer com sentado macio de Witts tem os seguintes projetos durante o design e a produção e foi melhorado em termos de desempenho:
Borracha de sede de válvula elástica de 1 alta válvula
O teor de borracha do assento da válvula EPDM é de 50%e foi testado por mais de 10.000 vezes em testes de abertura e fechamento de simulação sem vazamento.
Costa de uma dureza/grau 72 ± 3.200%de tensão de tração/MPA≥6, resistência à tração MPA≥15, alongamento em quebra/%≥350, deformação permanente em quebra/%≦ 10, força de rasgo/kN.m-1≥35, compressão permanente (70 ℃*22H, taxa de compressão 25%.
Comparado com o assento da válvula de borda estreita, o assento da válvula de ponta larga possui uma superfície de contato mais ampla com o flange da tubulação, com um diâmetro de cerca de 20 mm e melhor desempenho de vedação de instalação.
2--a placa de borboleta e o eixo da válvula são conectados sem pinos, o que pode evitar completamente vazamentos e corrosão causados pela instalação de pinos. O eixo da válvula é fácil de desmontar, o que é conveniente para substituir o assento da válvula.
3-O corpo da válvula está equipado com um dispositivo anti-voador, que é melhor e mais seguro para usar no pipeline.

Padrões de implementação

Padrão de design	API 609, EN 593, BS5155, GOST
Padrão final	Padrões de implementação ANSI B16.1 CL. 125lb e B16.5 Cl. 150lb De 2501 pn6/pn10/pn16/,, EN 1092 PN6, PN10 e PN16 Como 2129 Tabela D e E BS 10 Tabela D e E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Inspeção e teste	API 598, ISO 5208, EN 12266-1, GOST
Frente a frente	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flange superior	ISO 5211

Aplicativo

Temperatura operacional	-45 ℃ ~ 150 ℃
Tamanho	2 "-80", DN50-DN2000
Pressão de trabalho / CWP	16BAR 10BAR
Concha	24bar 15bar
Selo	18BAR 10BAR
Teste aéreo	6bar 6bar
Ambiente operacional	Lastro e sistema de porão processamento químico Plantas de dessalinização, plataformas de perfuração, água potável Pó seco, comida e bebida, plantas a gás Indústria de mineração de HAVC, indústria de papel, manuseio de areia, água do mar, indústria de açúcar TERMO TÉCNICO TRATAMENTO DE ÁGUAS DE ÁGUAS RESIDENTES
Operador	Alavanca, equipamento, elétrico, pneumático, etc.
Material corporal	Ferro fundido, ferro dúctil, aço carbono, aço inoxidável, al-bronze, etc.
DISCO	Ferro de ferro fundido de ferro fundido aço de aço inoxidável Al-Bronze
TRONCO	2CR13 F304 F316 F51 F53 MONEL K500
ASSENTO	Buna nbr epdm viton ptfe hepdm neoprene hypalon natal borracha

Recursos de desempenho

1. A válvula borboleta de bolas de bolas macio é pequena, com tamanho pequeno, leve em peso, fácil de desmontar e reparar.
2. A estrutura é simples e compacta, com uma velocidade de abertura e fechamento de 90 em operação.
3. O torque de trabalho é pequeno, salvador e leve.
4. Em termos de desempenho de vedação, o vazamento do teste de gás é zero, o que é muito garantido.
5. Materiais componentes diferentes podem ser selecionados e aplicados a vários meios.
6. As características do fluxo tendem a ser lineares e o desempenho do ajuste é bom.
7. O número de testes de abertura e fechamento pode atingir dezenas de milhares de vezes, e a vida útil é longa.

Soft Seated Wafer Butterfly Valve
