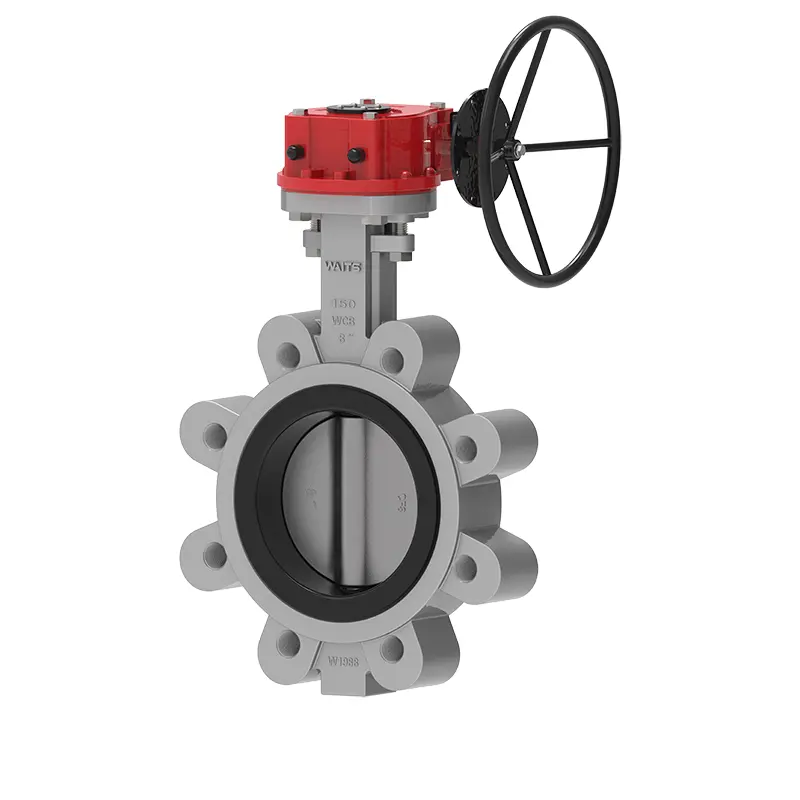

Válvula de borboleta com bolacha mole sentada

A válvula de borboleta com bolacha de bolas de pau macia é um dos produtos que aguardam pode fornecer aos clientes em todo o mundo. Seu assento na válvula de borracha é feito de borracha natural de alta qualidade cuidadosamente selecionada por nossos profissionais e pode ser usada em pipelines de alimentos com confiança. Não temos apenas preços excelentes, mas também de qualidade confiável, além de serviços perfeitos de compras e pós-venda.

Enviar consulta

Descrição do produto

Como fabricante de válvulas profissionais, o Waits é experiente e acompanha o ritmo dos tempos. A válvula de borboleta com bolacha de wafer com sentado macio projetado por nós tem os seguintes pontos de design do núcleo:
1. Borracha de sede da válvula de alta elasticidade: o teor de borracha do assento da válvula EPDM é de 50%. Anexamos grande importância à qualidade. A válvula foi simulada por mais de 10.000 vezes de abertura e fechamento para garantir nenhum vazamento.
As propriedades de referência do assento da válvula são as seguintes: Shore uma dureza/grau 72 ± 3, 200%de tensão de tração/MPA≥6, resistência à tração MPA≥15, alongamento em quebra/%≥350, deformação permanente na forma de quebra/%≦ ≦ 10 ≦ 10, com força ℃ ≦ ≦ ≦ ≥ °
Ao mesmo tempo, esse assento de válvula de ponta larga com um diâmetro de cerca de 20 mm tem uma superfície de contato mais ampla com o flange da tubulação do que o assento da válvula de borda estreita e tem melhor desempenho de vedação de instalação.
2. A placa da borboleta e o eixo da válvula são conectados sem pinos para evitar vazamentos e corrosão causados pela instalação de pinos. Além disso, o eixo da válvula é fácil de desmontar, o que facilita a substituição do assento da válvula, reduzindo o custo e a dificuldade de manutenção e substituição.
3. O corpo da válvula está equipado com um dispositivo anti-voador, que é mais seguro.

Padrões de implementação

Padrão de design	API 609, EN593, BS 5155, GOST
Padrão final	ANSI B16.1 CL. 125lb e B16.5 Cl. 150lb De 2501 pn6/pn10/pn16/,, EN 1092 PN6, PN10 e PN16 Como 2129 Tabela D e E BS 10 Tabela D e E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Inspeção e teste	API 598, ISO 5208, EN 12266-1, GOST
Frente a frente	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flange superior	ISO 5211

Aplicativo

Temperatura operacional	-45 ℃ ~ 150 ℃
Tamanho	2 "-80", DN50-DN2000
Pressão de trabalho / CWP	16BAR 10BAR
Concha	24bar 15bar
Selo	18BAR 10BAR
Teste aéreo	6bar 6bar
Ambiente operacional	Lastro e sistema de porão processamento químico Plantas de dessalinização, plataformas de perfuração, água potável Pó seco, comida e bebida, plantas a gás Indústria de mineração de HAVC, indústria de papel, manuseio de areia, água do mar, indústria de açúcar TERMO TÉCNICO TRATAMENTO DE ÁGUAS DE ÁGUAS RESIDENTES
Operador	Alavanca, equipamento, elétrico, pneumático, etc.
Material corporal	Ferro fundido, ferro dúctil, aço carbono, aço inoxidável, al-bronze, etc.
DISCO	Ferro de ferro fundido de ferro fundido aço de aço inoxidável Al-Bronze
TRONCO	2CR13 F304 F316 F51 F53 MONEL K500
ASSENTO	Buna nbr epdm viton ptfe hepdm neoprene hypalon natal borracha

Recursos de desempenho

1. A válvula de borboleta com bolacha de bolas de bolas macio é pequena, é pequena, com peso leve, fácil de instalar e fácil de desmontar e manter.
2. A estrutura é simples e compacta, com uma velocidade de abertura e fechamento de 90 em operação.
3. O torque é pequeno durante a operação, que é de salvamento e luz.
4. O vazamento do teste de gás é zero e a vedação é estritamente garantida.
5. Materiais componentes diferentes podem ser selecionados e aplicados a vários meios.
6. As características do fluxo tendem a ser lineares e o desempenho do ajuste é bom.
7. No teste de abertura e fechamento, ele pode suportar dezenas de milhares de vezes, o que prova totalmente a longa vida útil do serviço.
8. Pode ser usado como uma válvula final.

Soft Seated Wafer Lug Butterfly Valve
