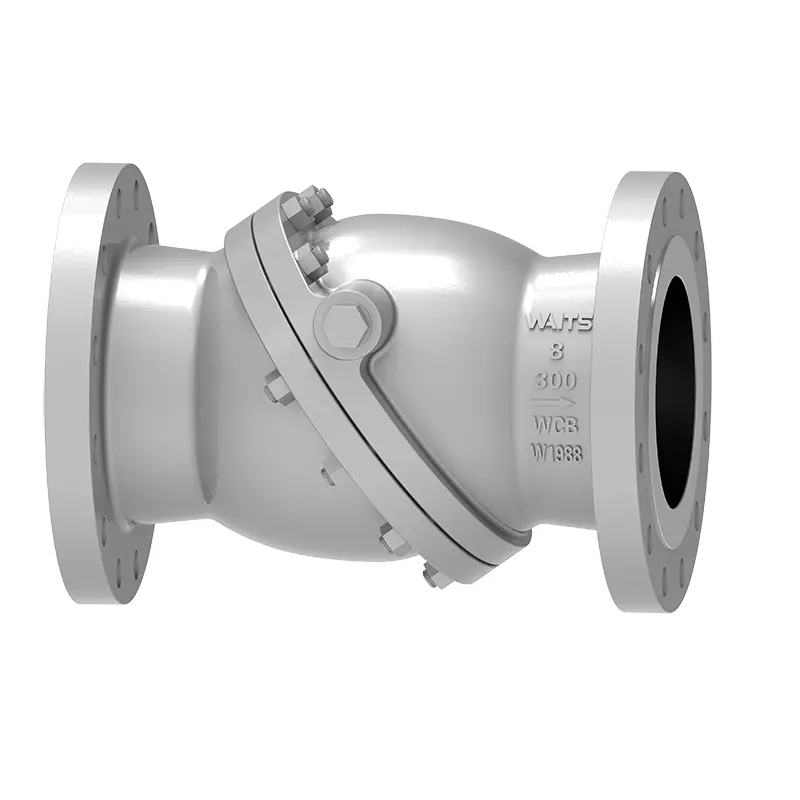

Válvula de retenção de disco inclinado

A válvula de retenção de disco inclinado é um produto durável e de alta qualidade da Waits Valve. Como fabricante profissional de válvulas, nossa tecnologia e equipamentos de produção acompanham o nível avançado da indústria em tempo real. Após ser atualizado e totalmente inspecionado, o produto pode ser fechado rapidamente e o disco da válvula pode atingir rapidamente a posição da sede da válvula, minimizando o fenômeno de impacto.

Enviar consulta

Descrição do produto

A válvula de retenção de disco inclinado é uma válvula de retenção sem impacto. Sua principal vantagem é superar o impacto e o golpe de aríete causados pela válvula de retenção de giro e pela válvula de retenção de elevação e realizar uma operação sem impacto.

Padrões de Implementação

Padrões de projeto	BS1868,API6D,API594
Padrões de flange	ASME B16.5、ASME B16.25、
Métodos de conexão	RF.RTJ.BW
Teste e aceitação	API598, API 6D
Comprimento estrutural	API6D/ASME B16.10,
Níveis de pressão e temperatura	ASME B16.34、
Projeto anticorrosivo	NACE MR 0103,NACE MR 0175.ISO15156

Aplicativo

Tamanho	NPS 2”~ NPS 36″ DN50 ~ DN900
Faixa de pressão	CL150 ~CL600 PN10~ PN100
Faixa de temperatura	;-29°C~+545°C
Faixa de aplicação	É adequado para vários meios, como água, óleo a vapor, ácido nítrico, ácido acético, meios oxidantes fortes, etc.
Corpo da válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Fundições: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Placa de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Assento de válvula	Material do corpo, 13CR, aço inoxidável 304/316, monel, metal duro, liga 20, liga de cobre, etc.
Haste da válvula	A182 F6a,17-4PH,F304 F316, F51, ...

Recursos de desempenho

A válvula de retenção de disco inclinado usa discos excêntricos duplos em projeto e fabricação, e a sede da válvula é uma sede de válvula de metal ligeiramente elástica, que pode garantir o desempenho de vedação da válvula durante a operação. O disco borboleta ajuda a abrir rapidamente e tem grande durabilidade, prolongando efetivamente a vida útil, economizando custos de manutenção e substituição, além de ter baixa resistência ao fluxo e excelente desempenho.
