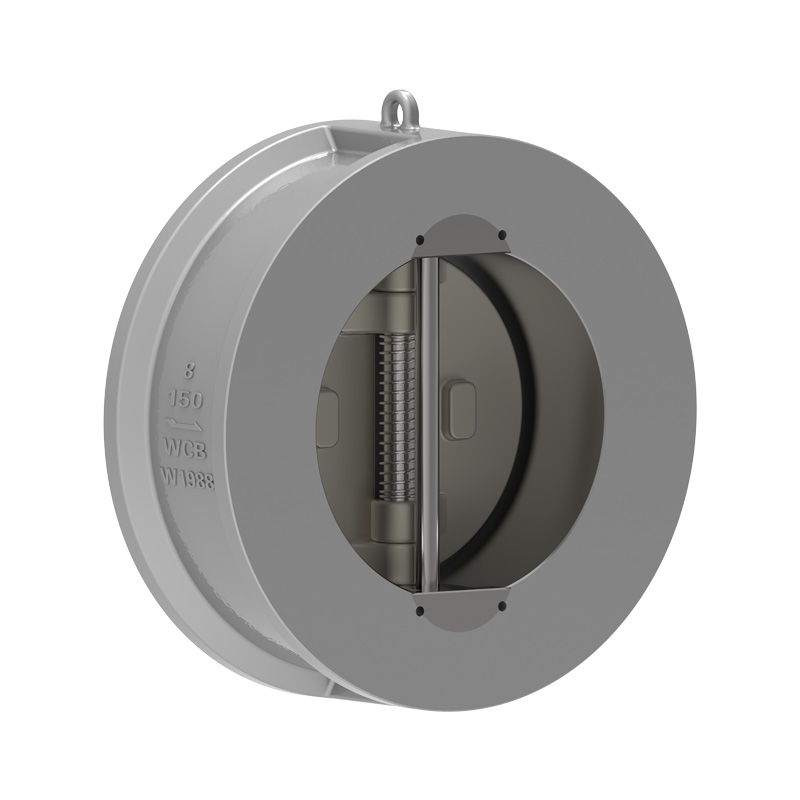

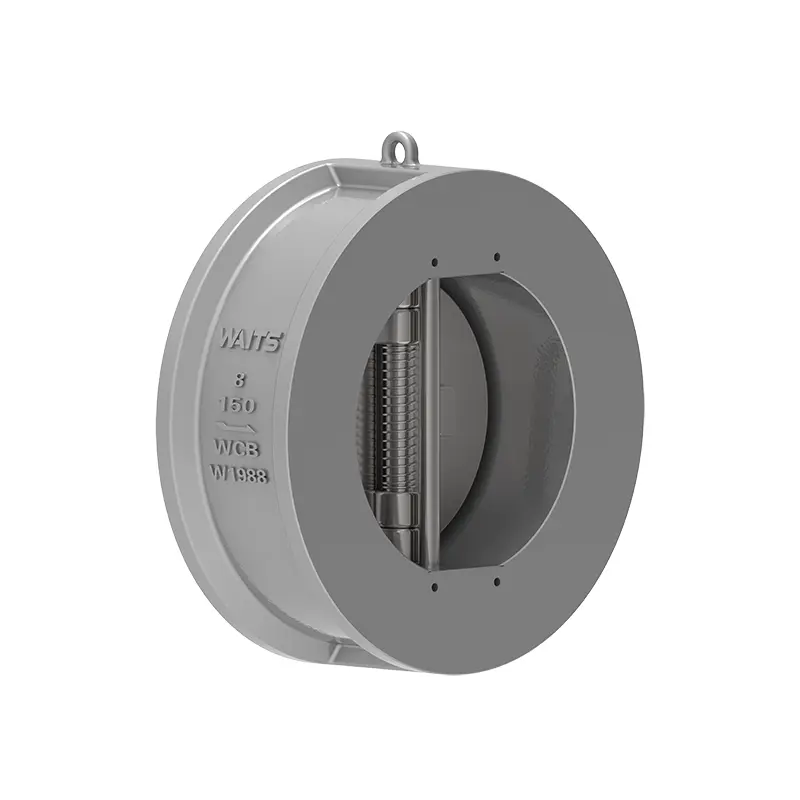

Válvula de retenção de placa dupla com vedação macia

A placa borboleta da válvula de retenção de placa dupla com vedação macia é composta por dois semicírculos, com um disco acionado por mola suspenso em um pino vertical central.
Quando a válvula é aberta, a força combinada do fluido está no centro da superfície de vedação do disco, e o ponto de ação da força de suporte da mola que atua como reação está localizado no centro da superfície do disco, de modo que o raiz do disco abre primeiro. Isso evita o desgaste da superfície de vedação que ocorre quando o disco é aberto na antiga válvula convencional e aumenta a durabilidade da vedação da válvula.
Quando a vazão diminui, sob a ação da força de reação da mola de torção, o disco se aproxima gradualmente da sede da válvula e entra no estágio de fechamento lento da válvula. Quando o fluido flui de volta, sua força no disco e a força de reação da mola de torção trabalharão juntas, e o fechamento do disco aumentará de acordo, entrando no estágio de fechamento rápido. O objetivo deste projeto é reduzir o fenômeno do golpe de aríete, reduzir os danos do golpe de aríete e prolongar melhor a vida útil. Ao fechar, o ponto de força da mola faz com que a parte superior do disco feche primeiro, evitando que a raiz morda e melhorando a durabilidade da superfície de vedação da válvula.

Padrões de Implementação

Aplicativo

Recursos de desempenho

1. Os componentes da válvula de retenção de placa dupla com vedação macia incluem o corpo da válvula, disco da válvula, eixo da válvula, mola e outras peças, que são conectadas por tipo de fixação e possuem uma estrutura compacta.
2. A placa borboleta da válvula é composta por dois semicírculos e é forçada a retornar por uma mola. A superfície de vedação pode ser feita de material resistente ao desgaste no corpo ou revestida com borracha. Possui uma ampla gama de utilizações e vedação confiável.
3. O disco da válvula tem um curso de fechamento curto e é acionado por mola, com ação sensível e velocidade de fechamento rápida, o que reduz significativamente o golpe de aríete.
4. Como a válvula de retenção de placa dupla com vedação macia tem uma estrutura compacta, tamanho pequeno, peso leve e fácil instalação, ela é adequada para uso em situações onde o espaço de instalação é limitado. Pode ser utilizado em tubos horizontais ou verticais.
5. Aplicável a água, óleo a vapor, ácido nítrico, ácido acético, meios oxidantes fortes e outros meios.
