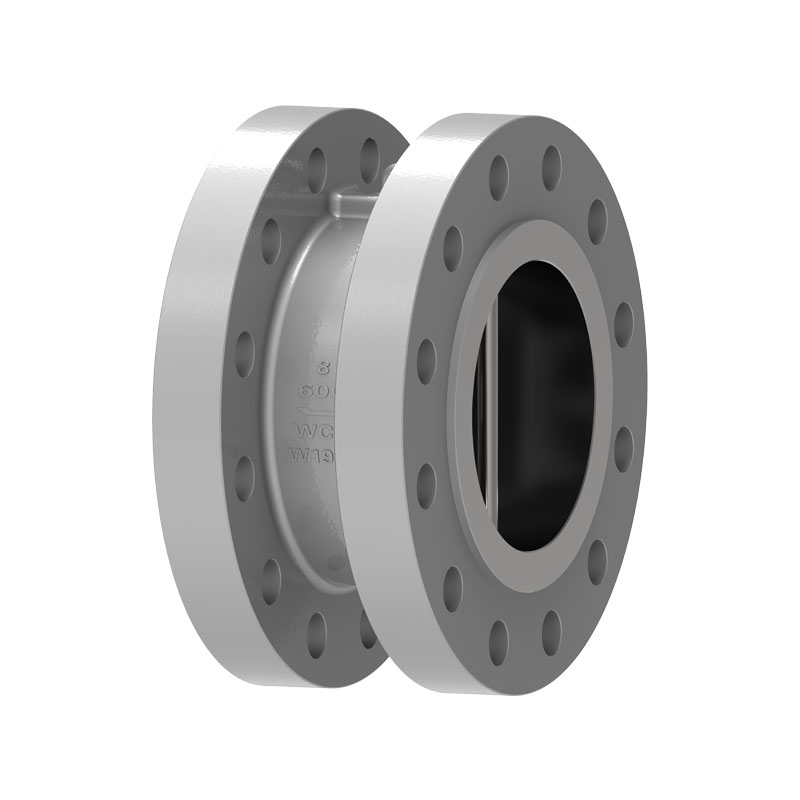

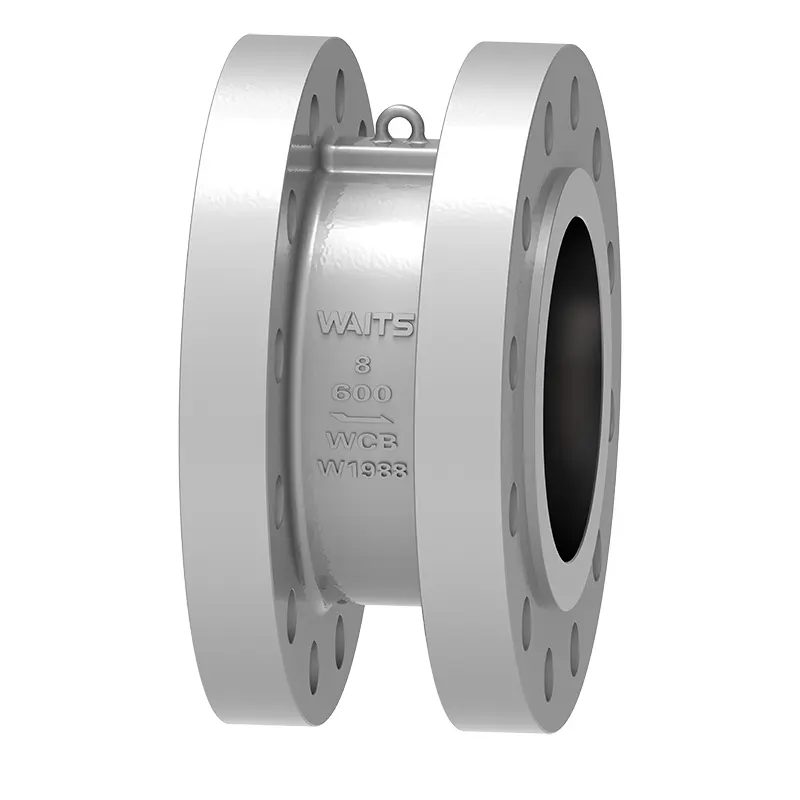

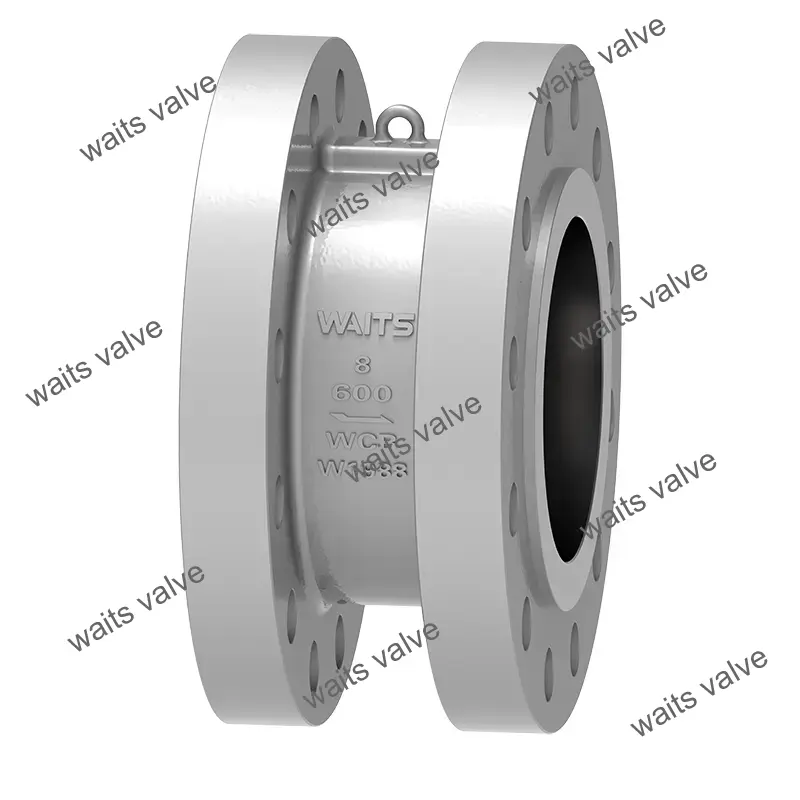

Válvula de retenção de placa dupla

Como fabricante profissional de válvulas, a Waits pode apoiar a produção de válvulas de retenção de placa dupla personalizadas para melhor atender às necessidades de diferentes clientes. Em termos de vedação, esta válvula de retenção pode ter vários formatos, como borracha, PTFE e corpo. A personalização pode atender a diferentes padrões, como API/DIN/JIS, de acordo com as necessidades do cliente.

Enviar consulta

Descrição do produto

A placa borboleta da válvula de retenção de placa dupla é composta por dois semicírculos e o disco da válvula com mola é suspenso no pino vertical central. Quando a válvula é aberta, a força combinada do fluido está no centro da superfície de vedação do disco da válvula, e o ponto de ação da força de suporte da mola está no centro da superfície do disco da válvula, de modo que a raiz da válvula o disco abre primeiro, evitando assim o desgaste da superfície de vedação que ocorre quando o disco da válvula convencional antiga é aberto e melhorando efetivamente a durabilidade.
Quando a vazão diminui, sob a ação da força de reação da mola de torção, o disco da válvula se aproxima gradualmente da sede da válvula e a válvula de retenção de placa dupla entra no estágio de fechamento lento. Quando o fluido flui de volta, a ação combinada da força do disco da válvula e da força de reação da mola de torção aumenta o fechamento do disco da válvula, entrando no estágio de fechamento rápido. Isso reduz efetivamente o impacto do golpe de aríete e reduz os danos do golpe de aríete. Ao fechar, a ação do ponto de força da mola faz com que a parte superior do disco da válvula feche primeiro, evitando que a raiz do disco da válvula morda.

Padrões de Implementação

Padrões de projeto	API594, API6D, ASME B16.34
Padrões de flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Métodos de conexão	Tipo Wafer, Tipo Flange, Tipo Lug,
Teste e aceitação	API598, API 6D,
Comprimento estrutural	API594, API6D, DIN3202
Níveis de pressão e temperatura	ASME B16.34, DIN2401
Projeto anticorrosivo	NACE MR 0103, NACE MR 0175.ISO15156

Aplicativo

Tamanho	NPS 2”~ NPS 60″ DN50 ~ DN1500
Faixa de pressão	CL150 ~CL2500 PN10~ PN420
Faixa de temperatura	；-196°C ~ +600°C
Faixa de aplicação	É adequado para vários meios, como água, óleo a vapor, ácido nítrico, ácido acético, meios oxidantes fortes, etc.
Corpo da válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Placa de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Assento de válvula	Material do corpo, 13CR, aço inoxidável 304/316, monel, metal duro, liga 20, liga de cobre, etc.
Haste da válvula	A182 F6a,17-4PH,F304 F316, F51, ...

Recursos de desempenho

1. A válvula de retenção de placa dupla é composta de corpo de válvula, disco de válvula, eixo de válvula e mola, etc. Ela adota conexão tipo braçadeira e estrutura compacta.
2. A placa borboleta tem dois semicírculos e a mola é usada para reinicialização forçada. A superfície de vedação pode ser soldada com material resistente ao desgaste ou revestida com borracha. Possui uma ampla gama de uso e vedação confiável.
3. O curso de fechamento do disco da válvula é curto e é acionado por mola, com velocidade de fechamento rápida, o que pode reduzir o fenômeno do golpe de aríete.
4. É adequado para ocasiões com espaço de instalação limitado e pode ser usado para tubulações horizontais ou verticais.
5. Pode ser aplicado a vários meios, como água, óleo a vapor, ácido nítrico, ácido acético, meio oxidante forte, etc.
