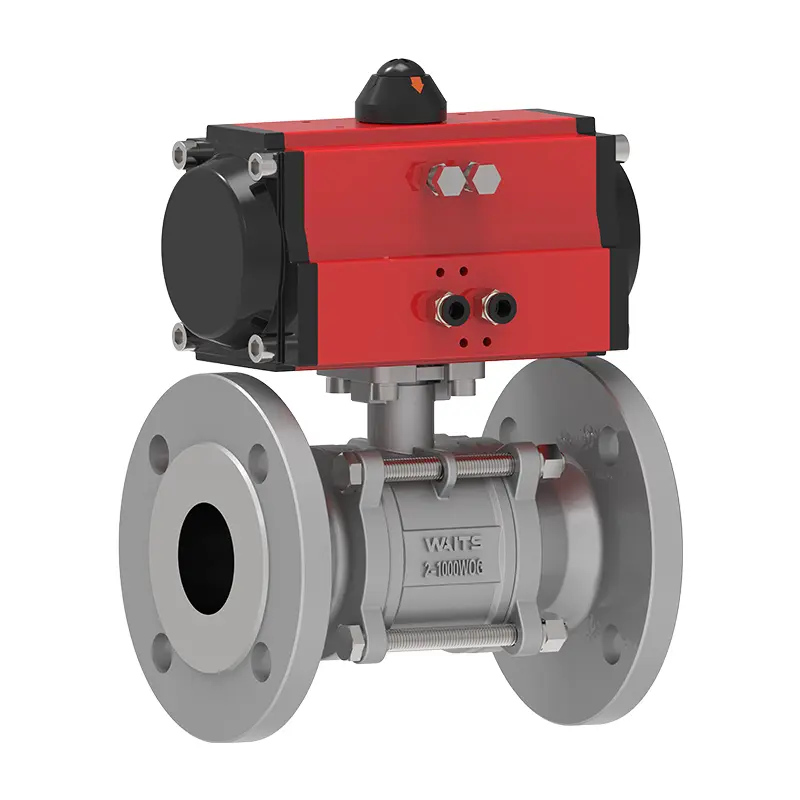

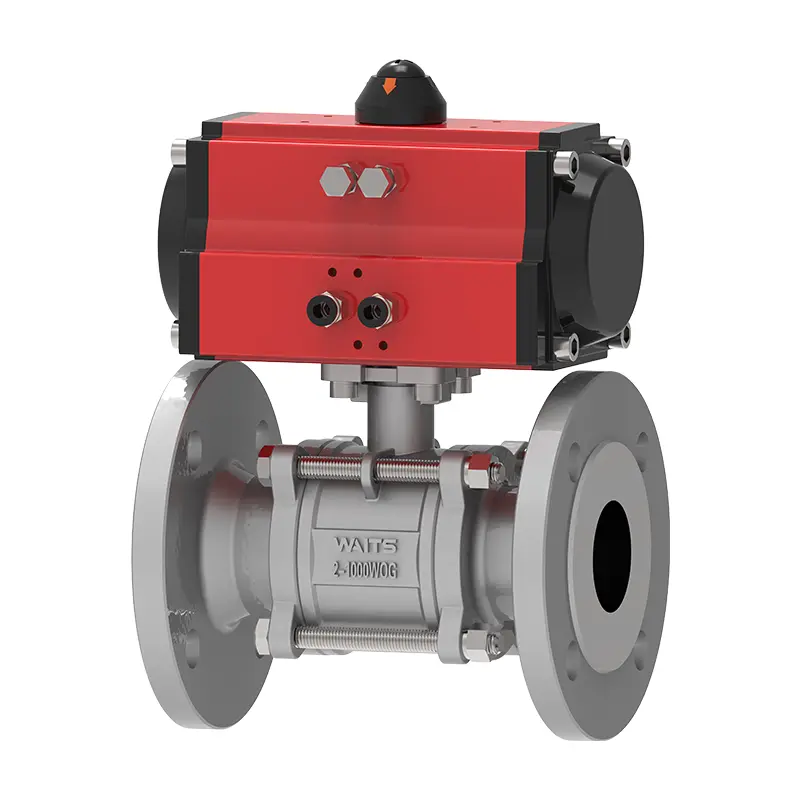

Válvula de esfera flutuante pneumática de três peças (com suporte‌)

A válvula de espera da válvula de esfera flutuante pneumática de três peças (com suporte) é certificada ISO e API e passou por um teste rigoroso de pressão/selo. O atuador pneumático usa um alojamento interno de alumínio extrudado e extrudado externo com tampas finais revestidas com epóxi. Tais materiais e design são muito resistentes à corrosão. Acredito que, quando você encontrar outras válvulas simples, se arrependerá de não escolher a válvula da Válvula de espera!

Enviar consulta

Descrição do produto

A válvula de espera de alta qualidade de válvula de esfera flutuante pneumática de três peças (com suporte) é uma válvula de esfera de furo completa de três peças com atuador pneumático, que realiza vedação bidirecional sob pressão média através do design da bola flutuante. Uma plataforma alta padronizada é integrada na parte superior da haste da válvula, que pode instalar diretamente os atuadores pneumáticos de rack e pinhão ou pistão. É amplamente utilizado no controle de fluidos e desligamento de emergência em produtos químicos, energia e outras indústrias.

O corpo da válvula e os componentes internos da válvula de esfera flutuante pneumática de três peças (com suporte) são feitos de 316 aço inoxidável e o material de vedação é PTFE. O valor de pressão desta válvula é CL150 ~ CL2500 PN10 ~ PN260 e a classificação de temperatura é -20 ℃ ~ 450 ℃. O design de três peças simplifica a manutenção para você, sem remover as peças finais do oleoduto, economizando tempo, esforço e dinheiro. É uma válvula muito boa, você merece. A válvula está equipada com um atuador pneumático de ação dupla e está equipada com um bloco de montagem que atende ao padrão ISO 5211. O atuador pode ser instalado sem suporte ou acoplamento de acionamento.

Padrões de implementação-válvula de esfera flutuante pneumática de três peças (com suporte ‌ ‌）））））） ‌ ‌ ‌ ‌ ‌
Padrões de design	6D/Fire Fire 608, BS5351
Flange padrão	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexão	RF, BW, SW, NPT, FNPT
Testes e aceitação	Incêndio 598, EN12266
Comprimento estrutural	API6D/ASME B16.10/EN558
Classificações de pressão e temperatura	ASME B16.34
Teste à prova de fogo	Fogo 6fa, fogo 607
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0175

Válvula de esfera flutuante pneumática da aplicação-três peças （com suporte ‌））））））））））））））））））
Tamanho	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Faixa de pressão	CL150 ~ CL2500 PN10 ~ PN260
Faixa de temperatura	-20 ℃ ~ 450 ℃
Intervalo de aplicação	Aplicável a vários meios, como água, vapor, petróleo, gás liquefeito, gás natural, gás de carvão, ácido nítrico, ácido acético, meios oxidantes, uréia, etc.
Modo de unidade	Transmissão de engrenagem hidráulica, pneumática, elétrica, manual e de minhocas.
Tampa do corpo da válvula/válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superfície de vedação	PTFE reforçado, para-polifenileno (rptfe, ppl), metal
Haste da válvula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Haste	Grafite de amianto, grafite flexível, politetrafluoroetileno

Estrutura e recursos principais

1.O corpo da válvula consiste em um corpo esquerdo, corpo direito e corpo médio, conectado por parafusos para facilitar a desmontagem, a manutenção e a substituição de componentes internos.

2.O design flutuante da bola usa pressão da mídia para empurrar as superfícies de vedação, alcançando a vedação bidirecional adequada para operações frequentes de abertura/fechamento.

3. Uma plataforma alta padronizada (conforme com a ISO 5211) é integrada na parte superior da haste da válvula, suportando a instalação direta de atuadores pneumáticos (por exemplo, tipos de pistão, rack-and-pinion).

4.O design da plataforma simplifica a instalação do atuador, adapta -se a cabeças pneumáticas de várias marcas e reduz os custos de adaptação.

5.O corpo da válvula é comumente feito de aço inoxidável 304/116L, oferecendo forte resistência à corrosão para produtos químicos, tratamento de água e ambientes similares.

6. As superfícies de venda podem ser selecionadas como vedações duras de PTFE ou metal.
