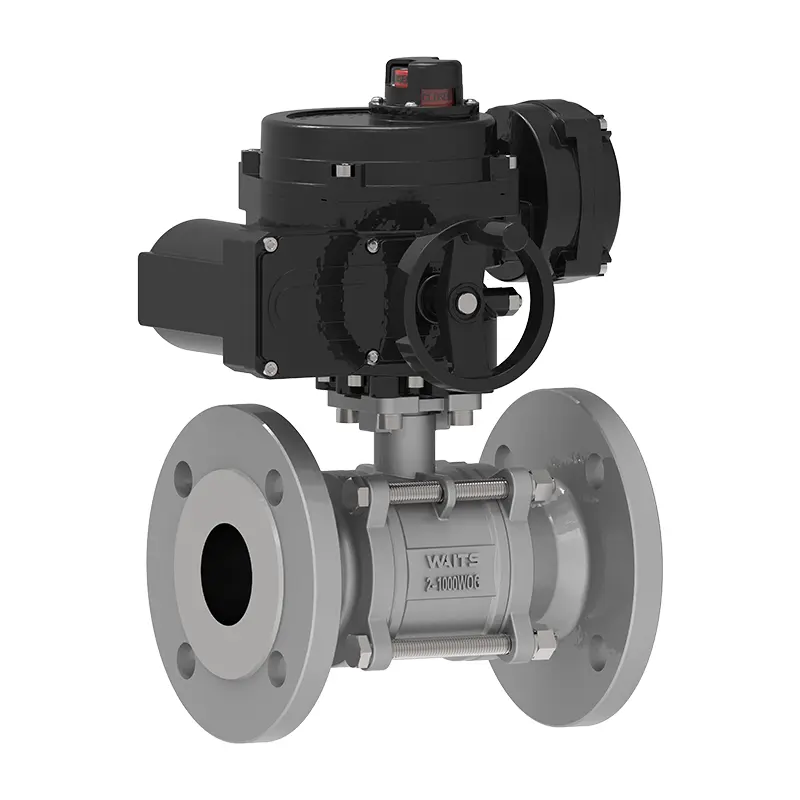

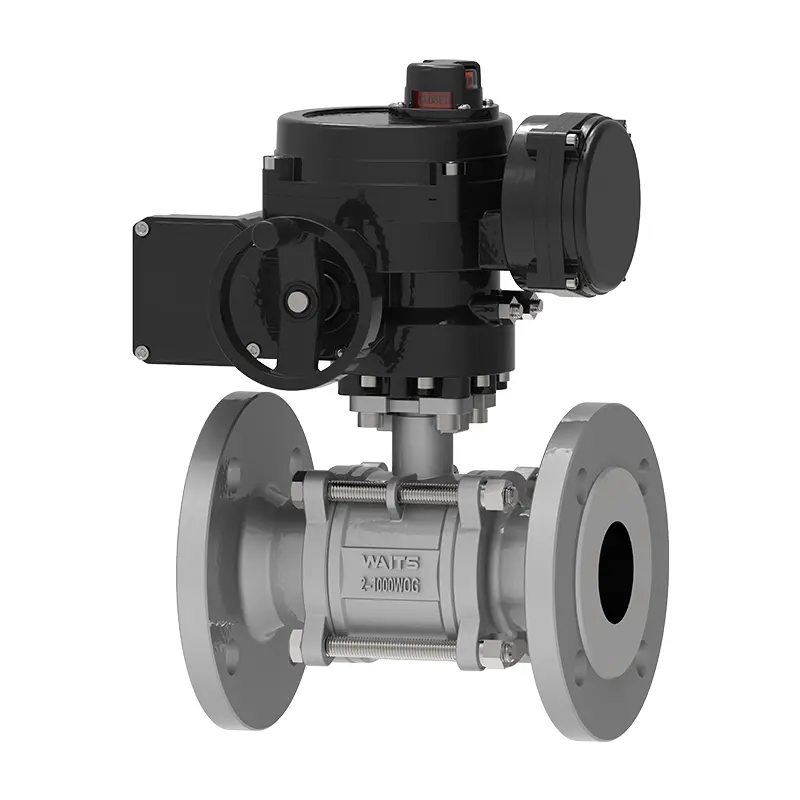

Válvula de esfera flutuante flangeada elétrica de três peças

A válvula de espera, a válvula de esfera flutuante de três peças elétrica, é durável, controlada de forma inteligente e atinge a automação de fluxo eficiente. Desde a consulta técnica de pré-vendas e o planejamento de soluções até a instalação, comissionamento, manutenção e reparo pós-venda, a válvula de espera também pode projetar válvulas de bola de duas peças com suportes de montagem para facilitar as aplicações de automação. A Waits Valve estabeleceu um sistema completo de serviço de ciclo completo.

Enviar consulta

Descrição do produto

O corpo da válvula da válvula de espera da válvula de esfera flutuante de três peças elétrica é dividida em três partes e adota o projeto padrão da válvula de esfera elétrica. A faixa de tamanho é NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, e a pressão de trabalho WOG é CL150 ~ CL2500 PN10 ~ PN260. Fornecemos uma gama completa de válvulas de bola de três peças com várias conexões finais, incluindo extremidades rosqueadas, extremidades de soldagem de bunda, extremidades de soldagem de soquete e conexões de tri-grampo.

A estrutura única da válvula de espera torna a desmontagem e a manutenção mais convenientes: o assento da bola e da válvula pode ser inspecionado e substituído sem desmontar o pipeline, o que reduz bastante a dificuldade e o custo da manutenção. Em termos de desempenho de vedação, a estrutura de três peças fornece uma distribuição de pressão mais uniforme e tem um efeito de vedação, enquanto o modo de acionamento elétrico realiza controle automático. Essa válvula é frequentemente usada em cenários de tubulações industriais com alta frequência de manutenção da válvula e requisitos estritos de vedação.

Padrões de implementação-elétricos de três peças Válvula de esfera flutuante flangeada
Padrões de design	6D/Fire Fire 608, BS5351
Flange padrão	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexão	RF
Testes e aceitação	Incêndio 598, EN12266
Comprimento estrutural	API6D/ASME B16.10/EN558
Classificações de pressão e temperatura	ASME B16.34
Teste à prova de fogo	Fogo 6fa, fogo 607
Padrões de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0175

Válvula de esfera flutuante flangeada de três peças elétrica
Tamanho	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Faixa de pressão	CL150 ~ CL2500 PN10 ~ PN260
Faixa de temperatura	-20 ℃ ~ 400 ℃
Intervalo de aplicação	Aplicável a vários meios, como água, vapor, petróleo, gás liquefeito, gás natural, gás de carvão, ácido nítrico, ácido acético, meios oxidantes, uréia, etc.
Modo de unidade	Transmissão de engrenagem hidráulica, pneumática, elétrica, manual e de minhocas.
Tampa do corpo da válvula/válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superfície de vedação	PTFE reforçado, para-polifenileno (rptfe, ppl), metal
Haste da válvula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Haste	Grafite de amianto, grafite flexível, politetrafluoroetileno, liga à base de ferro

Estrutura central e princípio de trabalho

1.O corpo da válvula consiste nas seções esquerda, direita e intermediária conectadas por parafusos, permitindo uma rápida desmontagem para manutenção e substituição de componentes internos.

2.A bola muda em direção à superfície de vedação de saída sob pressão da mídia, alcançando a vedação bidirecional adequada para ciclos de operação frequentes.

3. Integra um atuador elétrico de um quarto de turno que suporta o controle de rotação de 0 a 90 ° para regulação do fluxo ou funções On/Off, diretamente compatível com os sistemas de controle industrial.

Electric Three Piece Flanged Floating Ball Valve
