Válvula de esfera munhão pneumática

Waits é um fabricante de válvula esfera munhão pneumática com sede global na China. Podemos fornecer aos clientes no mercado mundial um fornecimento estável e preços competitivos. A rica experiência no setor e a equipe profissional nos ajudam a melhorar ainda mais a qualidade do produto e os níveis de serviço relacionados. Diferentes padrões de fabricação podem ser usados na produção, como API6D/ISO17292/BS5351, etc.

Enviar consulta

Descrição do produto

A válvula de esfera munhão pneumática é uma válvula de esfera de aço, o corpo da válvula é forjado com materiais de alta qualidade, a esfera é instalada e o flange intermediário e o pescoço são conectados por parafusos. A montante e a jusante da sede da válvula são efeitos de pistão único, com função DBB. Ao mesmo tempo, a vedação entre a sede da válvula e a esfera possui três estruturas: estrutura de vedação macia tradicional, estrutura de vedação de anel triangular e estrutura de vedação rígida.

Padrões de Implementação

Padrões de projeto	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Padrões de flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Métodos de conexão	RF,RTJ,BW
Teste e aceitação	API598, API 6D, BS12569;
Comprimento estrutural	ASME B16.10, BS 558, BS12982, ISO 5752;
Níveis de pressão e temperatura	ASME B16.34、
Requisitos de proteção contra incêndio	API6FA API607
Baixos padrões de vazamento	ISO 15848-1, API 622
Projeto anticorrosivo	NACE MR 0103,NACE MR 0175

Aplicativo

Tamanho	NPS 1” ~ 60” DN25~DN1500
Faixa de pressão	Classe150~ 2500 PN10-PN420
Faixa de temperatura	；-196℃ ~ +260℃
Faixa de aplicação	Água encanada, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistema de energia, etc.
Modo de direção	Turbina, pneumática, elétrica
Corpo da válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Fundições: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Esfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Anel de suporte da sede da válvula	Anel de suporte do assento: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserção da sede da válvula	PTFE, RPTFE, Nylon, Devlon, PEEK
Haste da válvula	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Recursos de desempenho

1. A haste da válvula é projetada levando em consideração uma possível operação inadequada, portanto, é adotado um projeto que pode evitar que a haste da válvula saia do corpo da válvula.

2. A válvula de esfera munhão pneumática possui dispositivos à prova de fogo e antiestáticos, que são mais estáveis e seguros em situações especiais.

3. As portas de injeção de graxa de vedação de emergência são fornecidas nos pontos de vedação da sede da válvula e da haste da válvula. Sob condições normais de vedação, a graxa de vedação não é confiável, mas quando a superfície de vedação estiver danificada e vazar, a graxa de vedação pode ser injetada para reparos de emergência. Cada porta de injeção de graxa é equipada com uma válvula de injeção de graxa e uma válvula de retenção pré-enterrada.

4. Uma válvula de drenagem é instalada na parte inferior do corpo da válvula para exaustão e drenagem da cavidade da válvula; uma válvula de exaustão é instalada na parte superior do corpo da válvula para exaustão on-line e limpeza da cavidade da válvula. A válvula de drenagem e a válvula de escape podem ser válvulas de isolamento ou juntas de descarga especiais.

5. O produto está equipado com uma placa de conexão para combinar com vários dispositivos de acionamento.

6. O material da extremidade da válvula pode ser ajustado de acordo com o tipo de material específico da tubulação do usuário. Se for uma válvula com mangas em ambas as extremidades, o comprimento da manga pode garantir que a operação de soldagem no local não afete o material de vedação.

7. O projeto enterrado direto é adotado. Para este tipo de válvula enterrada diretamente, a haste da válvula precisa ser alongada de acordo com o projeto para facilitar a operação no solo, e estender-se da tubulação até o solo para enchimento de graxa, descarga de esgoto e dispositivos de ventilação correspondentes. A altura da válvula enterrada diretamente é fornecida pelo cliente.

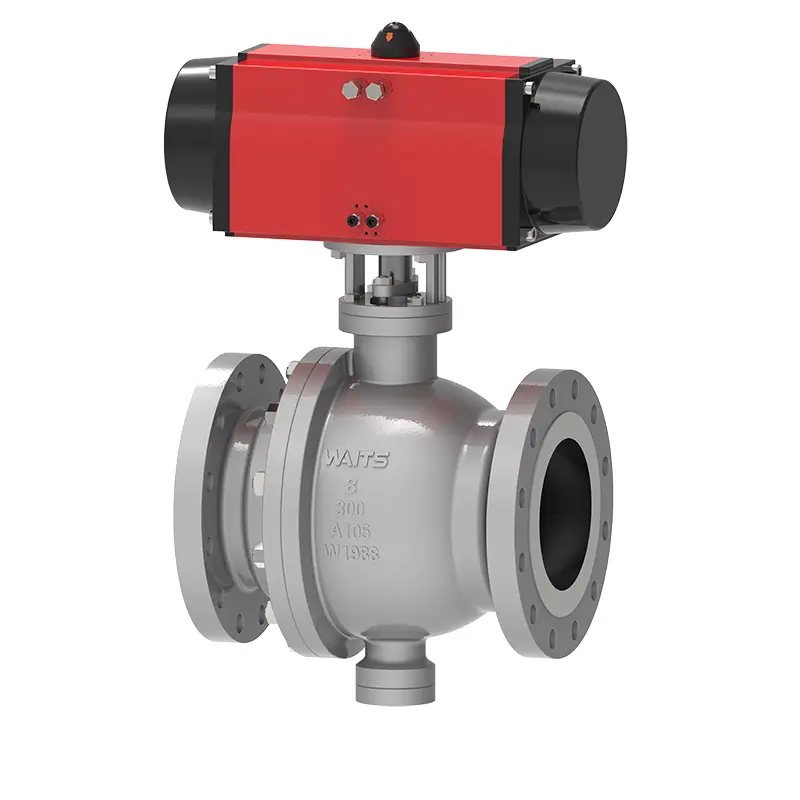

Pneumatic Trunnion Ball Valve
