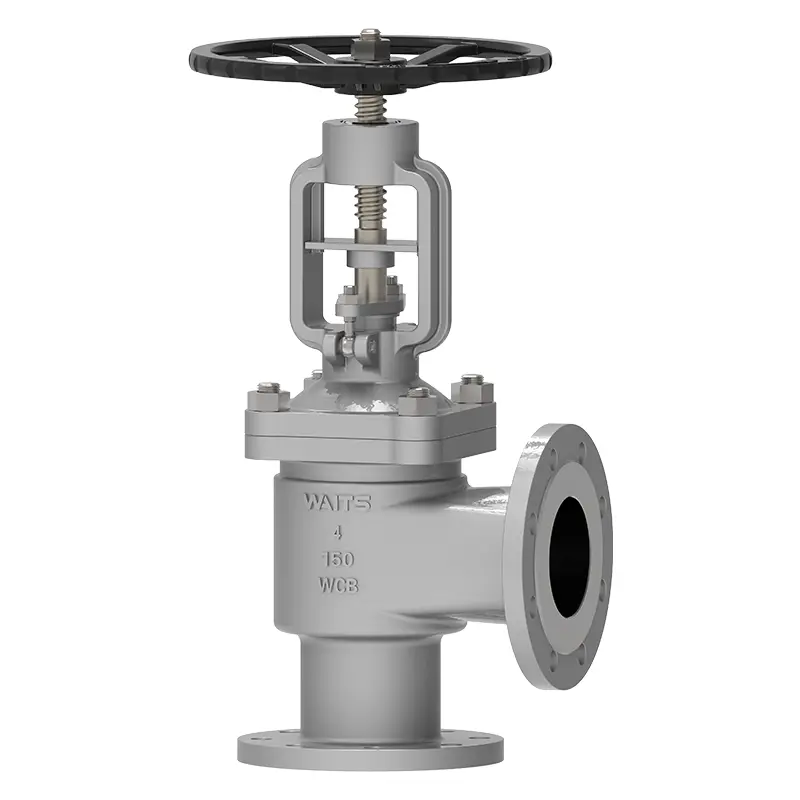

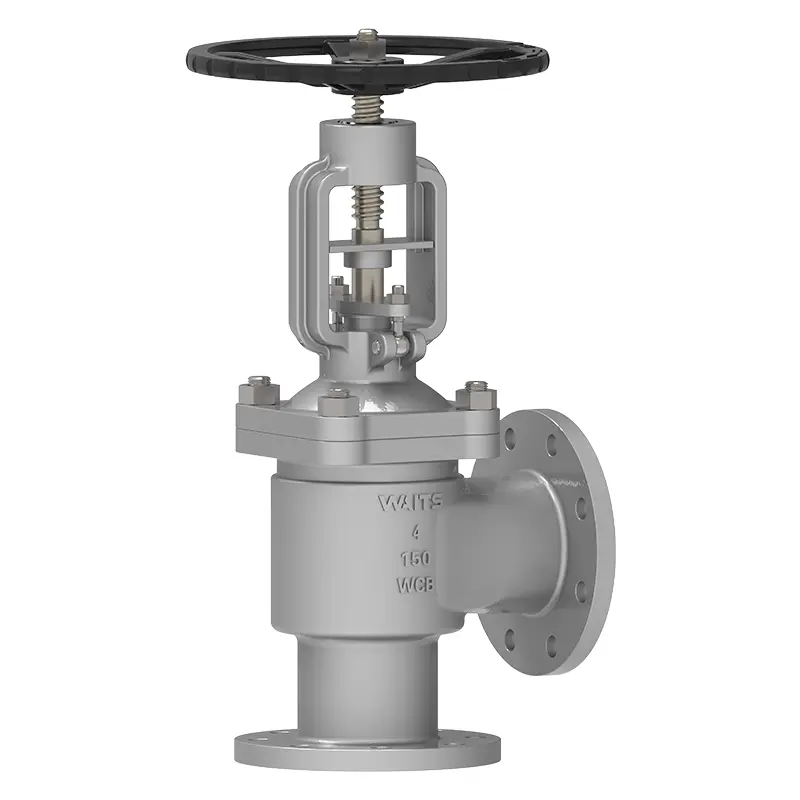

Ângulo bellows globe válvula

O ângulo Bellows Globe Valve adota a tecnologia "selo duplo", consistindo de fole de metal e embalagem, fornecendo proteção dupla. Seu design de 90 graus economiza espaço e possui baixo fluxo de resistência, o que pode reduzir o consumo de energia para você. Escolher válvula Wats significa escolher uma equipe tranquilizadora.

Enviar consulta

Descrição do produto

Válvula Wats A válvula global de fole de alta qualidade adota um design de 90 graus, que permite que o fluido altere a direção nos ângulos retos e controla o fluxo ou corte do fluido girando a haste da válvula. O fole de metal é usado como o principal componente de vedação dentro do corpo da válvula, combinado com a embalagem tradicional. O disco da válvula se move linearmente ao longo da linha central do fluido, e os foles se expandem ou se contraem de acordo, isolando o fluido do ambiente externo e impedindo o vazamento.

Padrões de implementação-ângulo Bellows Globe Valve ‌
Padrões de design	DIN3356 /BS1873 /ASME B16.34
Flange padrão	En1092-1/2/Asme B16.5/ASME B16.47-A/B.
Conexão	Rf/ff/rtj
Aceitação do teste	E 12266 API598
Comprimento da estrutura	EN558/ ASME B16.10
Classificações de pressão e temperatura	ASME B16.34
Teste de incêndio	API607 API6FA
Padrão de baixo vazamento	API 622
Design anticorrosão	NACE MR 0175
Válvula global de bellows-ângulo de aplicação
Tamanho	DN15 ~ DN300 （NPS½ "~ 12"）
Faixa de pressão	PN16 ~ PN160 （CLASS150 ~ 900）
Faixa de temperatura	-29 ℃～+570 ℃
Aplicativo	Líquido ácido/alcalino, gás natural liquefeito, petróleo de alta viscosidade, rede de oleodutos subterrâneos, módulo de integração de equipamentos, etc.
Modo de unidade	Roda manual, engrenagem chanfrada, elétrica, pneumática, etc.
Tampa do corpo da válvula/válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Núcleo da válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superfície de vedação	Corpo principal, liga principal à base de ferro do corpo, revestimento de liga baseada em dura
Haste da válvula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Porca da haste da válvula	Liga de cobre
Haste	Grafite flexível, embalagem de amianto de grafite, politetrafluoroetileno ...

Características de desempenho

A estrutura da válvula do Globo do ângulo Bellows o torna particularmente adequado para aplicações com requisitos de alta confiabilidade, como lidar com sistemas que lidam com meios tóxicos, inflamáveis ou corrosivos.

Vantagens

1. O componente -chave da válvula globo do ângulo Bellows é o fole de metal. Ele conecta a tampa da válvula e a haste da válvula por soldagem automática de rolagem. O fole de metal garante que a parte do caule da válvula seja livre de vazamentos.

2. Graças ao design cônico e simplificado, o disco da válvula sela de maneira confiável e tem uma vida útil mais longa.

3. Design de vedação dupla (fole + embalagem). Os fole e a embalagem impedem vazamentos e fornecem excelente efeito de vedação.

4. A válvula do globo do ângulo pode lubrificar diretamente a haste da válvula, a porca e a manga.

5. Mãe ergonômica. Vida de serviço mais longa e operação mais fácil.
