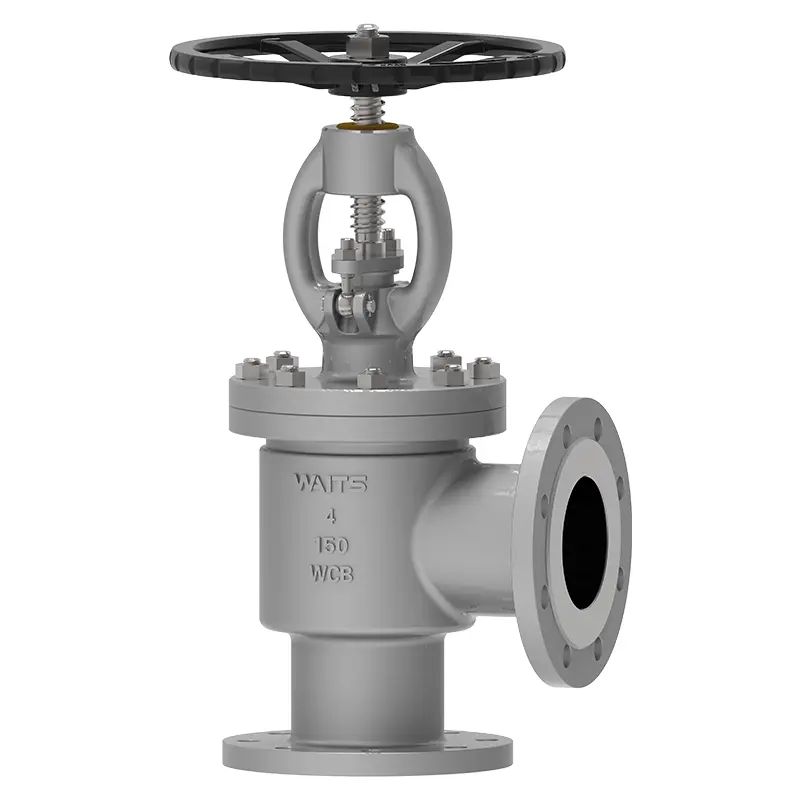

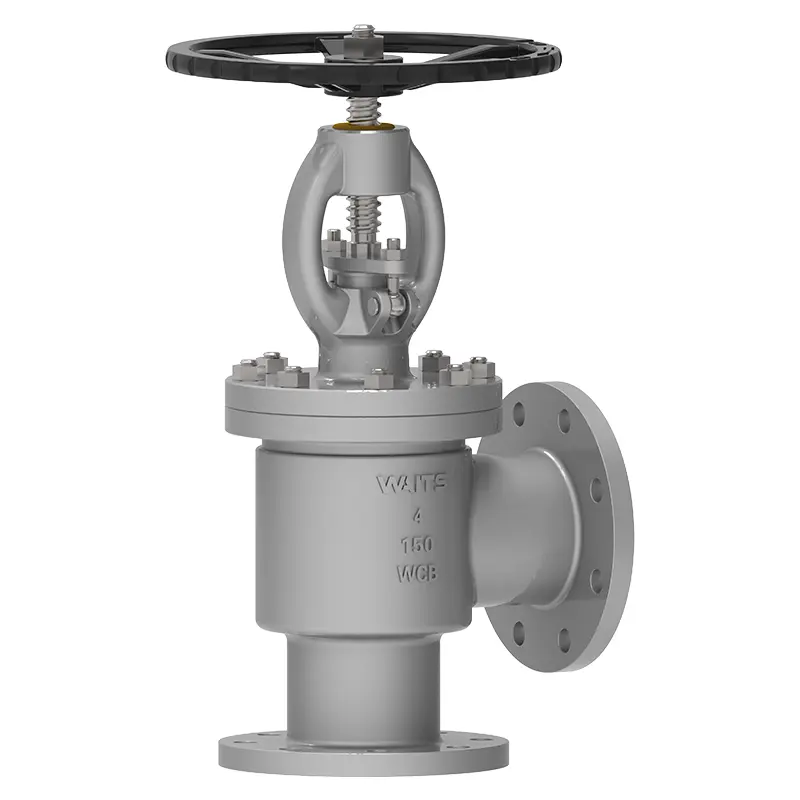

Válvula do globo ângulo

Quando você se depara com um sistema exclusivo de tubulação de canal de fluxo de 90 graus, deve pensar em válvula de alta qualidade da válvula de alta qualidade, que possui uma ampla gama de aplicações. Utilizamos especialmente um design compacto para economizar espaço e simplificar o roteamento do pipeline. Quando você se depara com um espaço pequeno ou instalação limitada, você pode usar esta válvula.

Enviar consulta

Descrição do produto

A válvula do ângulo da válvula de espera pode controlar o fluxo de meio de fluido girando a haste da válvula para aumentar ou diminuir o disco da válvula. Seu projeto de canal de fluxo de ângulo reto de 90 graus quebra a estrutura tradicional da válvula de corrente direta, reduzindo efetivamente a resistência ao fluido e o consumo de energia. Em aplicações complexas com espaço de instalação limitado, seu design compacto tem vantagens óbvias, economizando muitos problemas e reduzindo o desperdício de tempo nesse sentido.

A válvula do globo ângulo é um projeto de válvula de parada com entrada e saída perpendicularmente entre si. Ele usa movimento linear para mover a peça de fechamento para dentro e para fora da superfície do assento da válvula. As válvulas de ângulo são comumente usadas para serviços de drenagem de água e aquecedor de caldeira, bem como válvulas de tubulação com espaço limitado. A válvula também pode ser usada como cotovelo. A válvula pode ser do tipo gaiola ou com uma conexão de saída aumentada, um acabamento de válvula restritiva ou um revestimento de saída para reduzir a corrosão, danos piscantes ou de cavitação.

Padrões de implementação Válvula globo-ângulo
Padrões de design	API6D BS1873, DIN 3356, EN 13709
Flange padrão	ASME B16.5, ASME B16.47-A/B, em 1092-1/2
Conexão	RF, RTJ
Aceitação do teste	Incêndio 598 EN12266
Comprimento da estrutura	ASME B16.10/EN 558/DIN3203,
Classificações de pressão e temperatura	ASME B16.34
Teste de incêndio	API607, API6FA
Padrão de baixo vazamento	API 622
Design anticorrosão	NACE MR 0175

Válvulas globais de ângulo de aplicativo
Tamanho	DN15 ~ DN300 （NPS½ "~ 12"）
Faixa de pressão	PN16 ~ PN160 （CLASS150 ~ 900）
Faixa de temperatura	-29 ℃～+570 ℃
Aplicativo	Líquido ácido/alcalino, gás natural liquefeito, petróleo de alta viscosidade, rede de oleodutos subterrâneos, módulo de integração de equipamentos, etc.
Modo de unidade	Roda manual, engrenagem chanfrada, elétrica, pneumática, etc.
Tampa do corpo da válvula/válvula	Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superfície de vedação	Corpo, liga de ferro do corpo, liga à base de ferro, liga de base dura
Haste da válvula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Porca da haste da válvula	Liga de cobre
Haste	Grafite flexível, embalagem de amianto de grafite, politetrafluoroetileno ...

Características de desempenho

Na indústria de fertilizantes, os desafios da válvula na produção de uréia e amônia são meios corrosivos, cristalização e alta pressão. A Válvula Waits desenvolveu válvulas de globo ângulo, que têm as seguintes vantagens:

Queda de baixa pressão, cristalização reduzida

Sem ângulo morto, evite a corrosão

Placa de válvula de uma peça e haste da válvula, evite ângulo morto entre a placa da válvula e a haste da válvula

Superfície de placa de válvula de liga de liga intelnite, reduza o desgaste

Tampa da válvula parafusada, tampa da válvula de vedação de classe A e vela da válvula Válvula Válvula Flange da válvula Flange Junta

Pacote de haste de válvula de baixa emissão

Sem peças de alumínio/bronze

Corpo, liga de ferro do corpo, liga à base de ferro, liga à base de base dura

As válvulas de globo ângulo podem ser usadas para líquido ácido/alcalino, gás natural liquefeito, óleo de alta viscosidade, rede de oleodutos subterrâneos, módulo de integração de equipamentos, etc.

Você pode conduzi -lo à mão, equipamento chanfrado, elétrico, pneumático, etc.
