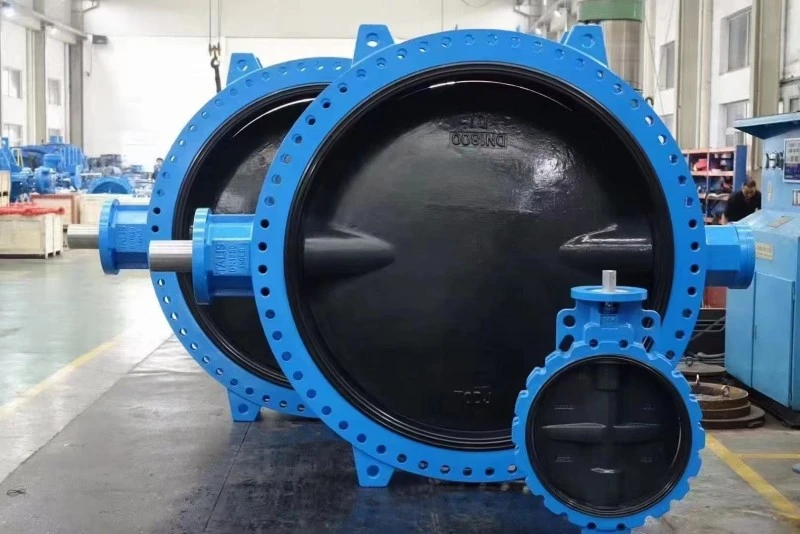

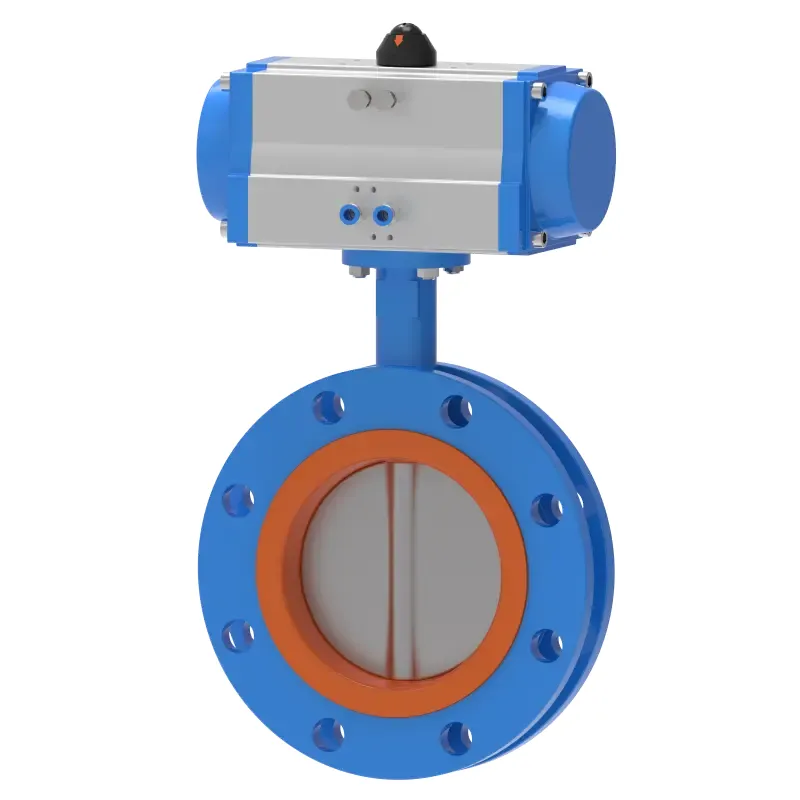

Válvula Borboleta Flange Tipo U

Válvula Waits A válvula borboleta com flange tipo U é durável, pequena em tamanho, leve e composta de apenas algumas peças. Além disso, pode ser aberto e fechado rapidamente. Quando a válvula borboleta flangeada está na posição totalmente aberta, a espessura da placa borboleta é a única resistência para o meio fluir através do corpo da válvula, portanto a queda de pressão gerada pela válvula é muito pequena e possui melhores características de controle de fluxo. Os tipos de vedação da válvula borboleta com flange tipo U são vedação elástica e vedação metálica. Válvula de vedação elástica, o anel de vedação pode ser embutido no corpo da válvula ou instalado ao redor da placa borboleta.

Recurso

1. A válvula borboleta possui estrutura simples, pequeno volume, peso leve e é composta por apenas algumas peças. Além disso, basta girar 90° para abrir e fechar rapidamente, facilitando a operação. Ao mesmo tempo, a válvula possui boas características de controle de fluido.

2. A estrutura é simples e compacta, podendo ser aberta/fechada rapidamente em 90 °.

3. Torque operacional extremamente baixo, economia de energia.

4. A curva de fluxo tende para uma linha reta, indicando excelente desempenho de regulação.

5. Ampla gama de seleção de materiais, adequada para vários meios de comunicação.

Basta girar 90 ° para abrir e fechar rapidamente, fácil de operar. Ao mesmo tempo, a válvula borboleta com flange tipo U possui excelentes características de controle de fluido.

A vida útil das válvulas com vedação metálica é geralmente maior do que a das válvulas com vedação elástica, mas é difícil obter a vedação completa.

Comparação entre a válvula borboleta com flange tipo U e a válvula borboleta com braçadeira dupla

1. Material (semelhança):

Corpo da válvula: ferro fundido cinzento; Ferro dúctil; Aço carbono.

Disco de válvula: ferro dúctil (niquelado ou revestido com nylon); Aço inoxidável 304/316; Bronze de alumínio.

Haste da válvula: aço inoxidável 410/416/304/316.

Sede da válvula: borracha EPDM; Borracha nitrílica; teflon; Borracha fluorada; Heparina; Borracha de cloropreno; Sede de válvula metálica.

2. Pressão (semelhança):

CLASSE 125/150； PN10/16/25

3. Escopo de aplicação:

A válvula borboleta com flange tipo U é diferente das válvulas borboleta com braçadeira ou lug porque usa conexões de flange e tem um comprimento de face final mais curto.

Se for necessário usar válvulas borboleta para controle de fluxo, o mais importante é escolher o tamanho e tipo correto de válvula. O princípio estrutural das válvulas borboleta é particularmente adequado para a fabricação de válvulas de grande diâmetro. As válvulas borboleta não são amplamente utilizadas apenas em indústrias em geral, como petróleo, gás natural, produtos químicos e tratamento de água, mas também em sistemas de resfriamento de água de usinas termelétricas.

Se uma válvula borboleta com flange tipo U precisar ser usada para controle de fluxo, o mais importante é selecionar corretamente o tamanho e o tipo de válvula. O princípio estrutural das válvulas borboleta é particularmente adequado para a fabricação de válvulas de grande diâmetro. As válvulas borboleta não são amplamente utilizadas apenas em indústrias em geral, como petróleo, gás natural, produtos químicos e tratamento de água, mas também em sistemas de resfriamento de água de usinas termelétricas.
