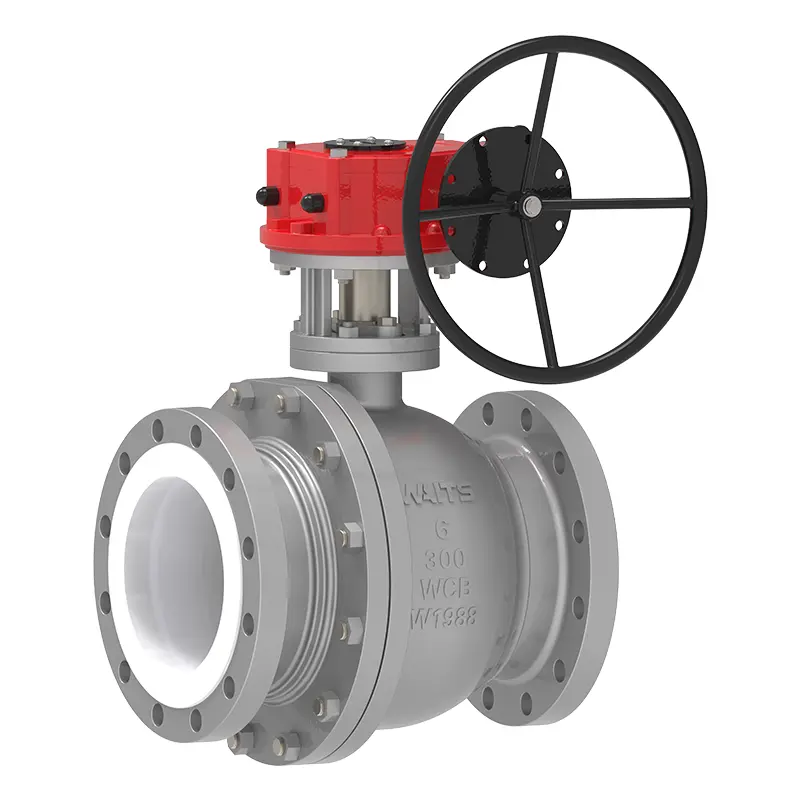

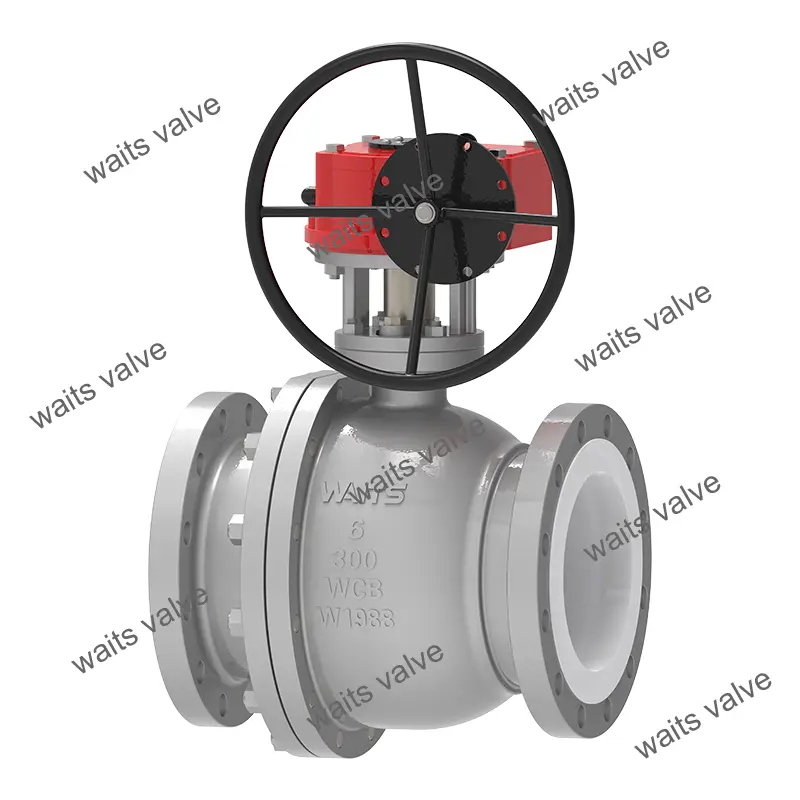

Válvula de esfera forrada de engrenagem
  • Válvula de esfera forrada de engrenagemVálvula de esfera forrada de engrenagem
  • Válvula de esfera forrada de engrenagemVálvula de esfera forrada de engrenagem

Válvula de esfera forrada de engrenagem

A Válvula Waits é um fornecedor profissional de válvula de esfera forrado de equipamento PTFE na China. Nosso produto possui precisão de transmissão de engrenagem sólida, o revestimento do PTFE é resistente à corrosão, a estrutura é durável e a vedação é muito boa, o que pode obter um controle de fluxo eficiente em ambientes industriais severos! A compra em larga escala da Valve Waits reduz o custo das matérias-primas.

Enviar consulta

Descrição do produto

A válvula de espera da válvula de alta qualidade PTFE PTFE é uma válvula acionada por um mecanismo de engrenagem. A transmissão de engrenagem pode obter desaceleração e amplificação de torque e pode ser facilmente operada por roda manual ou atuador. É particularmente adequado para ocasiões de grande calibre ou alta pressão, economizando mais mão -de -obra e facilitando o controle remoto em comparação com as válvulas manuais da bola. O assento da esfera e da válvula geralmente é selado com materiais metal ou não metálicos (como PTFE, vedação dura de metal), com vedação confiável, baixa resistência ao fluxo e abertura/fechamento rápido. É amplamente utilizado em indústrias como produtos químicos, farmacêuticos, alimentos e de proteção ambiental.


A válvula de esfera forrada de engrenagem PTFE possui um canal de fluxo reto para obter fechamento positivo, minimizando a queda de pressão e a turbulência fluida. Como a bola é independente do caule, ela pode se mover livremente ao longo do eixo da válvula na posição fechada, mas não pode girar em relação ao caule. Quando a pressão da linha é aplicada à bola no estado fechado, a bola se move levemente a jusante para manter o contato com o assento a jusante, alcançando assim o selo primário.


As válvulas de bola forradas são geralmente instaladas sem levar em consideração a direção do fluxo e são bem adequadas para produção automatizada devido às suas almofadas de montagem ISO.


Características:

1. Selo de haste de baixa emissão

As baixas emissões são alcançadas graças a anéis de embalagem de PTFE sólidos pré-comprovados e glândula de embalagem ajustável. Como a bola pode se mover independentemente do caule na posição fechada, as cargas laterais induzidas pela pressão no selo do caule são eliminadas, proporcionando excelente vedação de caule, mesmo após milhares de ciclos.

2. Haste à prova de explosão

A válvula de esfera forrada de engrenagem PTFE possui um design de haste eficiente que não sopra.

3. Dispositivo antiestático

A conexão antiestática entre o caule e o corpo é alcançada por molas.

4.

O assento da válvula foi projetado para sempre fornecer selagem confiável com torque de operação mínimo, independentemente da pressão alta ou baixa.

5. LINHO

O revestimento PFA puro, ancorado dentro da válvula, adequado para aplicações de vácuo.


Padrões de implementação Válvula de esfera forrada de PTFE
Padrões de design 6D/Fire Fire 608, BS5351
Flange padrão ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexão RF
Testes e aceitação Incêndio 598, EN12266
Comprimento estrutural API6D/ASME B16.10/EN558
Classificações de pressão e temperatura ASME B16.34
Teste à prova de fogo /
Padrões de baixo vazamento ISO 15848-1, API 622
Design anticorrosão NACE MR 0175
Válvula de esfera forrada de ptfe-de-aplicativo
Tamanho NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Faixa de pressão Pn11 ~ pn40 (1,6 ~ 4,6 ~ 4,0p)
Faixa de temperatura PTFE-20 ° C ~+180 ° C.
Intervalo de aplicação Transporte de solução ácido e alcalino, controle de reatores químicos, tratamento de esgoto/águas residuais, farmacêutico, água do mar, etc.
Modo de unidade Minhoca
Tampa do corpo da válvula/válvula Esquecos: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE linhado
Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE forrado
Superfície de vedação Ptfe
Haste da válvula ‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE forrado
Haste Grafite de amianto, grafite flexível, politetrafluoroetileno, liga à base de ferro


Notas de manutenção do produto

1. Lubrificar -se regularmente a engrenagem de worm (use graxa à base de lítio) para evitar moagem e desgaste a seco.

2.Rotar a roda de mão lentamente durante a operação para evitar cargas de impacto danificando os componentes de transmissão.

3. É proibido a operação de temperatura e pressão excessiva (fluoroplásico é propenso a deformação a altas temperaturas).

4. Inspecione o revestimento para danos (como bolhas ou rachaduras) durante a manutenção de desligamento e substitua -o imediatamente.


Vantagens do produto

1. Labor economizando e eficiente

A engrenagem reduz a velocidade e aumenta o torque, reduzindo significativamente a força operacional para válvulas de grande diâmetro.

2.Precise Control

A roda manual requer várias rotações para ajuste fino da abertura (por exemplo, regulação do fluxo), adequada para cenários que exigem controle preciso.

3. Estrutura confiável

Os componentes de transmissão são feitos de materiais metálicos (como engrenagens de liga de cobre e eixos de aço inoxidável), que são resistentes ao desgaste e têm uma longa vida útil.

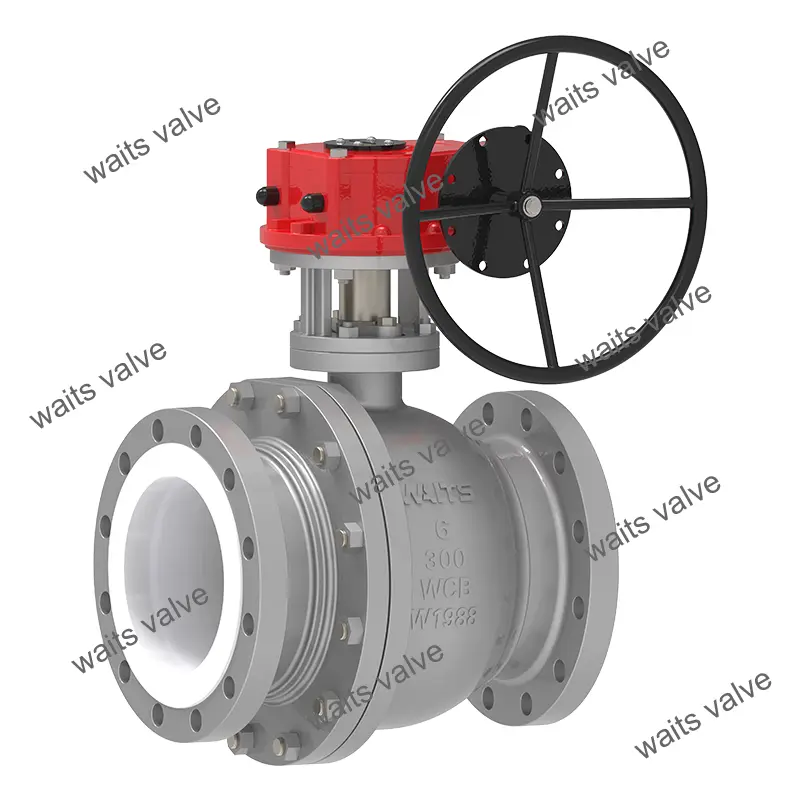

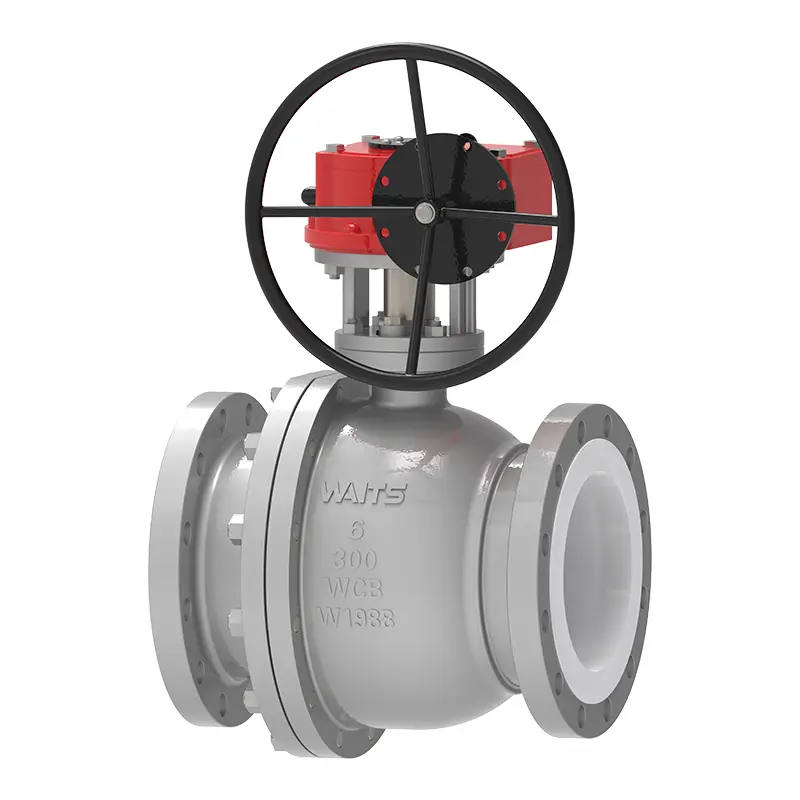

Gear Ptfe Lined Ball ValveGear Ptfe Lined Ball Valve
