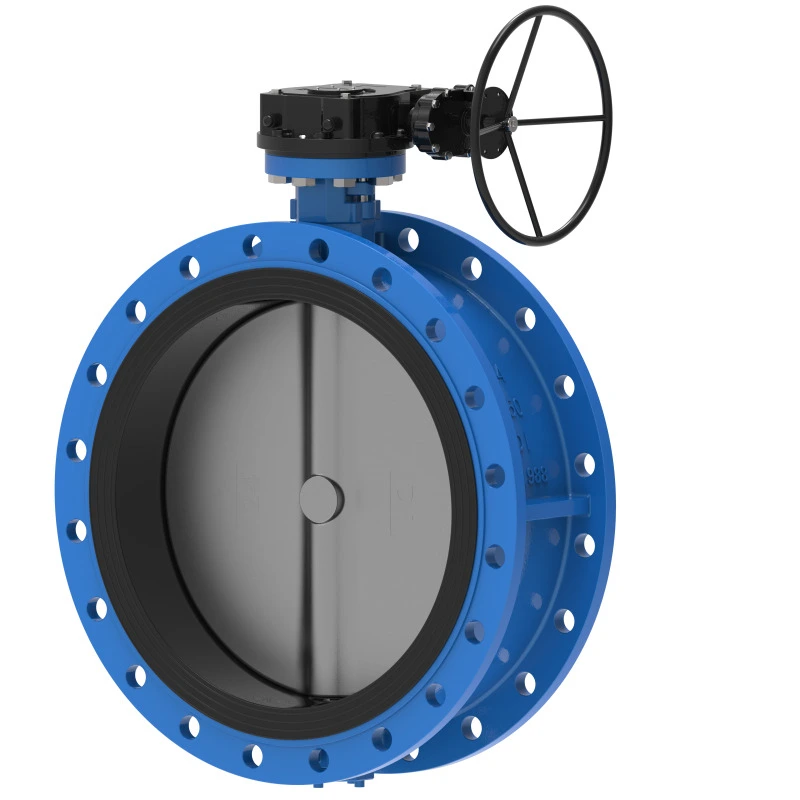

Válvula borboleta concêntrica com flange de engrenagem

A válvula borboleta concêntrica com flange de engrenagem pode ser personalizável para diferentes instalações; assento de suporte interno evita que o disco caia e vaze na montagem vertical. Disponível até DN2400 (96").

Enviar consulta

Descrição do produto

As válvulas borboleta concêntricas com flange de tamanho grande são ideais para sistemas municipais de resfriamento de água e usinas de energia. O design de baixa resistência ao fluxo garante um desempenho estável de alto fluxo. Disponível com atuação manual, pneumática ou elétrica para vedação confiável e operação eficiente e confiável.

Padrões de Implementação

Padrão de projeto	API 609, EN 593, BS 5155, GOST
Fim do Padrão	ANSI B16.1 CL. 125LB e B16,5 CL. 150 libras RUÍDO 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 AS 2129 Tabela D e E BS 10 Tabela D e E MSS SP44 CL. 150 libras AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Inspeção e Teste	API 598, IS0 5208, EN 12266-1, GOST
Frente a frente	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flange Superior	ISO 5211

Aplicativo

Temperatura operacional	-45℃~150℃
Tamanho	2"-80", DN50-DN2000
Pressão de trabalho/CWP	16 BAR 10 BAR
Concha	24 BAR 15 BAR
Selo	18 BAR 10 BAR
Teste de ar	6 BAR 6 BAR
Ambiente Operacional	Sistema de lastro e esgoto Processamento químico Plantas de dessalinização, plataformas de perfuração, água potável Pó seco, Alimentos e bebidas, Plantas de gás HAVC Indústria de mineração, Indústria de papel, Manuseio de areia, Água do mar, Indústria de açúcar Tratamento termotécnico de água Águas residuais
Operador	Alavanca, engrenagem, elétrica, pneumática, etc.
Material do corpo	Ferro Fundido, Ferro Dúctil, Aço Carbono, Aço Inoxidável, AL-Bronze, etc.
Disco	Ferro Fundido, Ferro Dúctil, Aço Carbono, Aço Inoxidável, AL-Bronze
Tronco	2CR13 F304 F316 F51 F53 Monel K500
Assento	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Borracha natural
