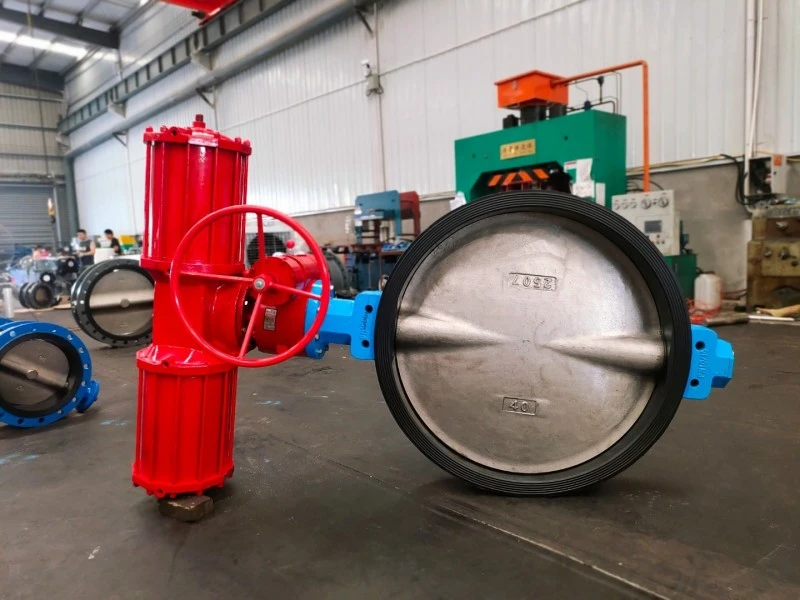

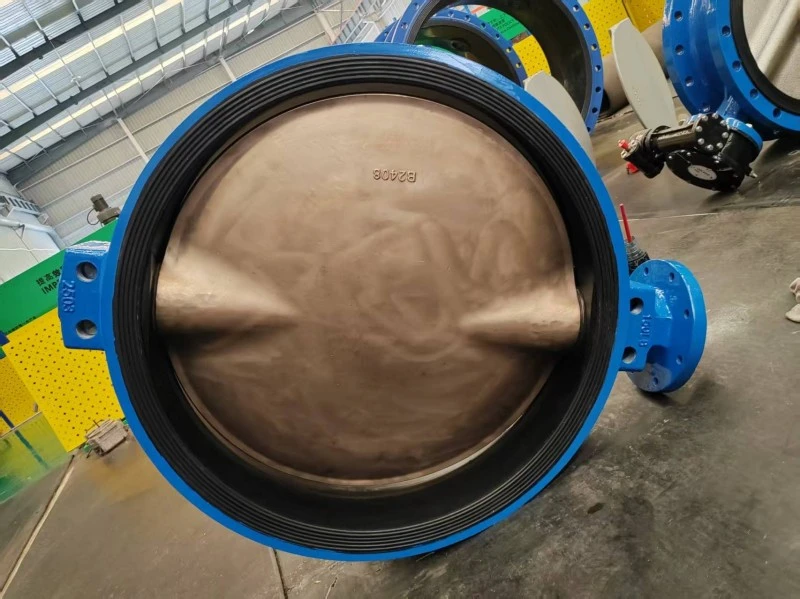

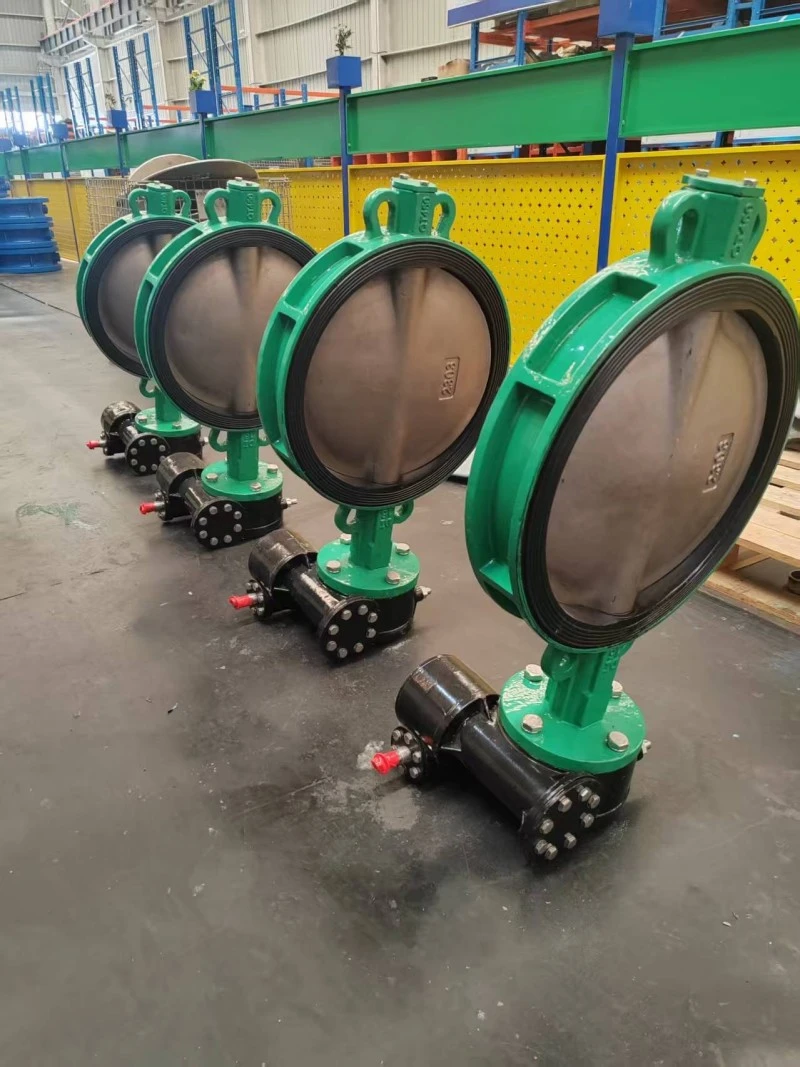

Válvula borboleta wafer Fire Gear

A válvula borboleta Fire Gear Wafer da Waits Valve é o produto principal da minha série de proteção contra incêndio e obteve a certificação ISO 9001 da DNV, Bureau Veritas, ABS e Lloyds. Esta série de válvulas borboleta adota corpo e placa de válvula B148 C9500 de alta qualidade, bem como haste de válvula Monel K500. Se você tiver quaisquer outros requisitos, não hesite em nos contatar!

A placa borboleta está localizada no centro da tubulação e uma haste que passa pela placa borboleta é conectada ao atuador fora da válvula. Os atuadores rotativos podem tornar a placa borboleta paralela ou perpendicular à direção do fluxo do fluido. Ao contrário das válvulas esféricas, as válvulas borboleta estão sempre localizadas dentro da faixa de fluxo do fluido, portanto, independentemente da posição da válvula, ocorrerá queda de pressão no fluido.

Recurso:

A válvula borboleta Fire Gear Wafer atende ou excede os requisitos dos padrões EN 593 e MSS SP-67.

O design do disco da válvula de sulfurização consegue um fechamento hermético.

A válvula borboleta Fire Gear Wafer é adequada para uso interno e externo.

Indicador de posição em forma de bandeira.

Interruptor de monitoramento integrado.

O tamanho da extremidade da ranhura deve estar em conformidade com o padrão AWWA C606 ou outros padrões de tubulação IPS.

As dimensões face a face estão em conformidade com o padrão MSS SP-67.

Certificação UL/ULC 1091, certificação FM 1112, certificação VdS 2100-08en e 3C, bem como certificação CNBOP.

Pressão nominal de trabalho:

Certificação UL/ULC: 300 psi

Certificação FM: 300 psi

Certificação VdS e 3C: 16 bar

Descrição do produto

Corpo da válvula: ferro fundido nodular GGG40/50 ou ferro fundido GG25

Haste de 2 válvulas: SS420/SS431/SS416

Placa 3-borboleta: ferro dúctil, ferro fundido. Aço inoxidável SS304 (CF8)

Sede de 4 válvulas: EPDM ou PTFE

Haste da válvula: aço inoxidável

6-Revestimento interno e externo de resina epóxi, com espessura superior a 250 mícrons

7- Métodos de conexão: tipo de braçadeira, tipo de terminal, tipo de flange

8- Pressão de trabalho: PN10/16; Faixa de tamanho: 2 polegadas a 72 polegadas

9- Padrões de projeto: DIN, EN558-1, API609; Flange superior: ISO 5211;

10-Modo de operação: Volante ou engrenagem helicoidal
