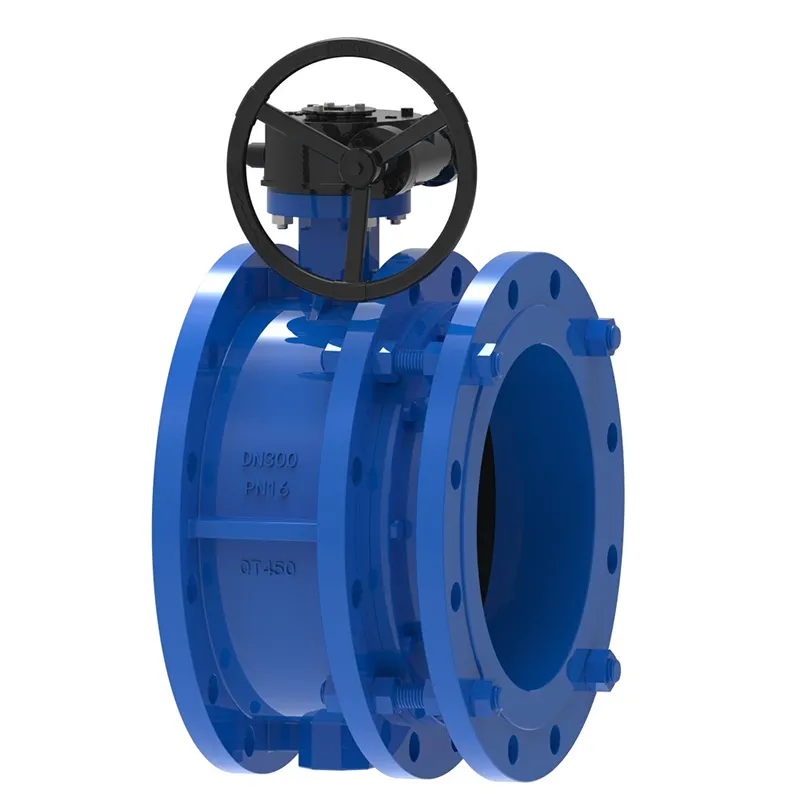

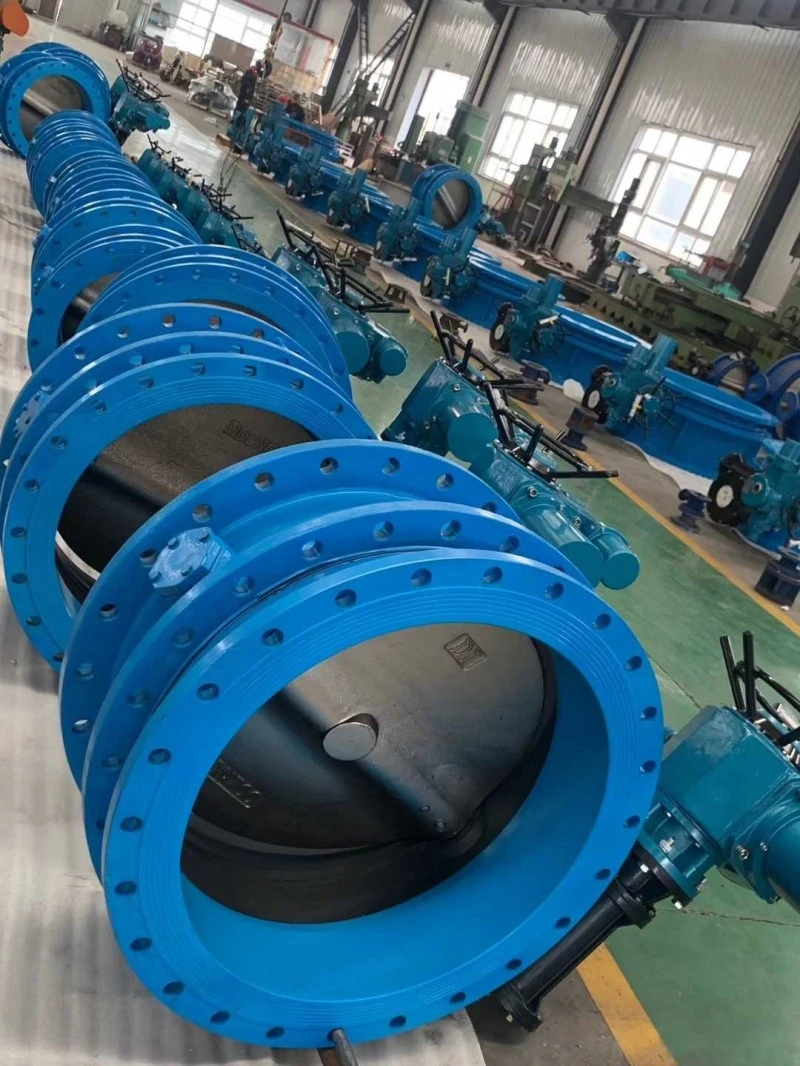

Válvula borboleta concêntrica de junta de expansão

A placa borboleta da válvula borboleta telescópica concêntrica avançada é instalada na direção do diâmetro da tubulação. No canal cilíndrico do corpo da válvula borboleta telescópica, a placa borboleta em forma de disco gira em torno do eixo, com um ângulo de rotação entre 0° e 90°. Quando girada a 90°, a válvula está totalmente aberta. Adequado para temperaturas ≤ 80 ℃, usado em petróleo, produtos químicos, alimentos, produtos farmacêuticos, têxteis, fabricação de papel, energia, abastecimento de água e drenagem, gasodutos para regular o fluxo, interceptar meios e compensar a expansão e contração térmica dos dutos.

Vantagens:

A válvula borboleta telescópica concêntrica (com uma estrutura que pode se estender dentro de uma certa faixa de comprimento) não apenas facilita a desmontagem da válvula, mas também reduz o estresse da tubulação e protege a válvula. Ao mesmo tempo, também comprime o método de instalação de válvulas borboleta e juntas de dilatação, tornando o espaço mais compacto. Normalmente, estes tipos de válvulas não requerem manutenção especial e requerem apenas a observação regular das peças de expansão e contração quanto a vazamentos e desprendimentos.

O método de instalação da válvula borboleta concêntrica telescópica apresenta grandes vantagens, pois apenas a junta de dilatação precisa ser desmontada, o que economiza muito espaço de manutenção e permite manutenção sem válvula (as válvulas borboleta são mais pesadas, as juntas de dilatação são mais leves e a intensidade de trabalho é menor).

Precauções de instalação:

1. É estritamente proibido desmontar válvulas borboleta com flanges de expansão desmontados no canteiro de obras do gasoduto; É estritamente proibido alongar ou encurtar repetidamente a válvula borboleta telescópica no local.

2. Os tubos em ambas as extremidades da válvula de expansão devem ser concêntricos e as duas superfícies do flange nos tubos devem ser paralelas;

3. Os parafusos de fixação do flange devem ser apertados simetricamente, e não aperte os parafusos de fixação do flange com força em um dos lados;

4. O tubo de expansão é instalado atrás da válvula;

5. A parte de expansão da válvula de expansão não deve ser instalada no canto ou na extremidade da tubulação.

6. A válvula borboleta com flange de expansão deve ser colocada plana antes da instalação e não deve ser batida à vontade;

7. O comprimento estrutural da válvula borboleta concêntrica telescópica é o comprimento mínimo de fábrica e é puxado para o comprimento de instalação (ou seja, comprimento de projeto) durante a instalação;

Quando o comprimento entre as tubulações exceder o comprimento de instalação da válvula borboleta de expansão, ajuste o espaçamento da tubulação e não puxe a válvula de expansão com força para evitar danificá-la;

9. A válvula borboleta da válvula borboleta concêntrica telescópica pode ser instalada em qualquer posição. Quando usado para compensação de temperatura, após a conclusão da instalação da tubulação, suportes devem ser instalados em ambas as extremidades ao longo do eixo da tubulação para evitar que o tubo de expansão da válvula de expansão seja puxado para fora. A força de suporte do suporte é calculada de acordo com a seguinte fórmula, sendo estritamente proibida a remoção do suporte durante a operação;

Como escolher:

A forma estrutural da válvula borboleta telescópica concêntrica é dividida em dois tipos: válvula borboleta telescópica concêntrica e válvula borboleta telescópica excêntrica. De acordo com os diferentes mecanismos operacionais, ela pode ser dividida em válvulas borboleta telescópicas acionadas por engrenagem helicoidal, válvulas borboleta telescópicas pneumáticas e válvulas borboleta telescópicas elétricas.

De acordo com os diferentes materiais de vedação, ela é dividida em válvulas borboleta telescópicas com vedação macia e válvulas borboleta telescópicas com vedação rígida de metal.

As válvulas borboleta concentradas telescópicas são normalmente usadas para tubulações de água limpa com temperaturas T> 80 ℃ e as tubulações não são corrosivas. Válvulas borboleta telescópicas com vedação rígida são comumente usadas em tubulações de transferência de calor a vapor com temperaturas T> 425 ℃. Portanto, ao escolher uma válvula borboleta telescópica, é necessário esclarecer o meio, a temperatura, a pressão, etc.
