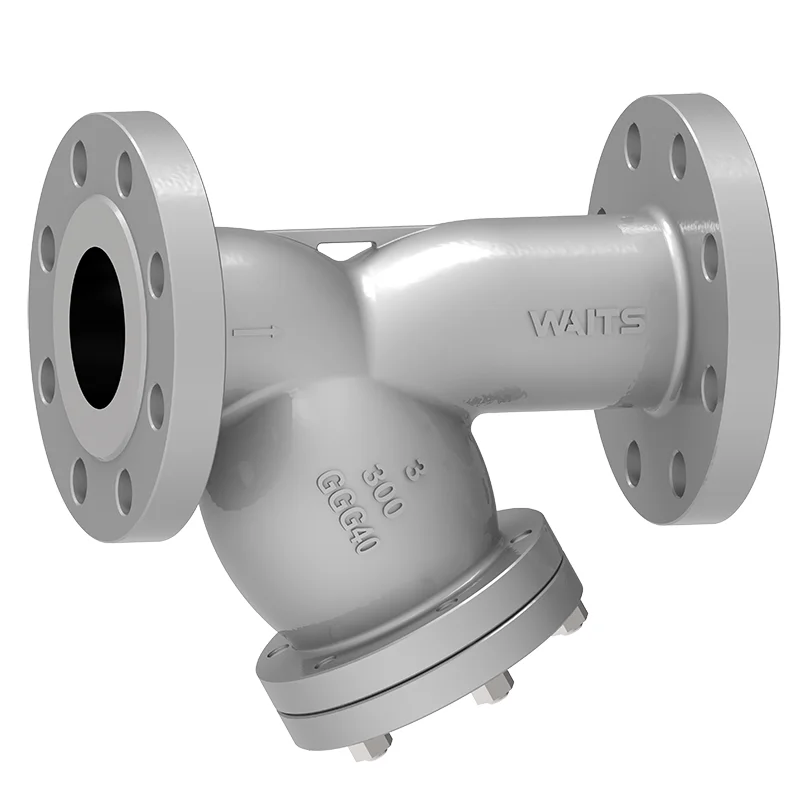

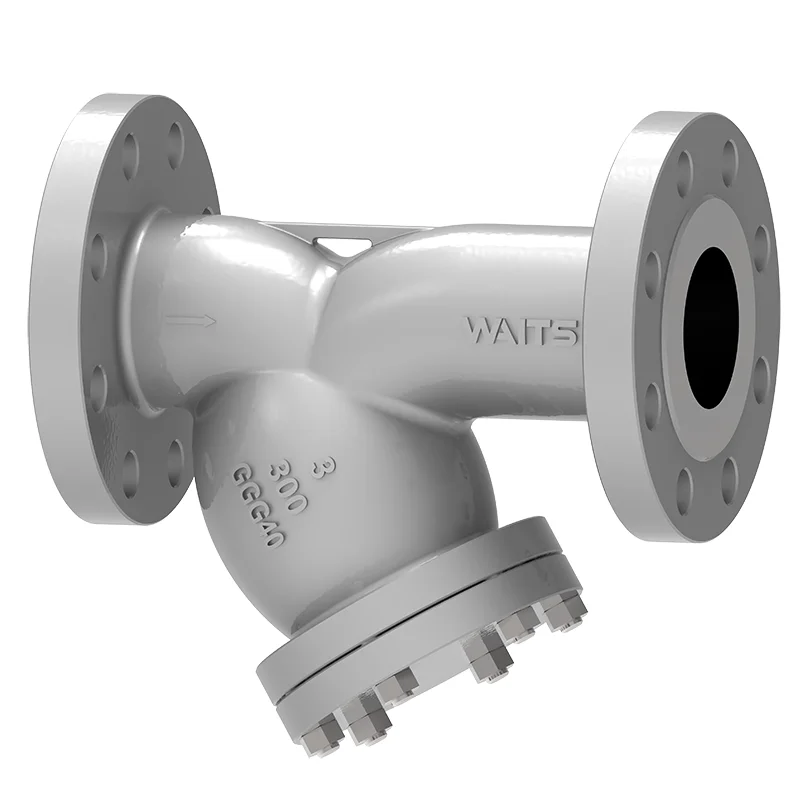

Fretador Y de ferro dúctil

Espere a linha Y de ferro dúctil da válvula usa uma concha de ferro dúctil de alta resistência de uma peça e alta qualidade para proteger o sistema de oleoduto. O tipo Y projetado por nossa equipe pode efetivamente filtrar impurezas com baixa perda de pressão. Quando você trabalha em pipelines industriais e civis, você pensa neste produto como muito útil e útil para você!

Enviar consulta

Descrição do produto

Waits Waits Isolamento de ferro da válvula Equilíbrio de ferro dúctil Y-striner ajuda a filtrar a matéria de partículas. O filtro do tipo y contém várias interfaces rosqueadas para conectar pontos de PT, portas de escape e acessórios. Além disso, ele também vem com um filtro perfurado de aço inoxidável integrado. Este design rigoroso é a base para sua paz de espírito!

Princípio de trabalho

Quando o líquido entra no fragmento Y de ferro dúctil, a partir do oleoduto, primeiro flui para a cavidade em forma de "Y". Sob a ação do filtro, as impurezas são interceptadas na parte externa do filtro, enquanto o fluido limpo passa através do filtro para a tomada de filtro e continua a fluir na tubulação. À medida que o processo de filtragem continua, as impurezas se acumulam gradualmente na superfície do filtro. Quando o filtro está entupido até certo ponto, a diferença de pressão entre a entrada do filtro e a saída aumenta, afetando o fluxo normal do fluido. Neste momento, o filtro precisa ser limpo ou substituído.

Padrões de implementação-dúctil y-striping
Padrões de design	API 6D, EN1074
Flange padrão	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Conexão	NPT, RF, FF, RTJ, BW, SW
Aceitação do teste	Incêndio 598 EN12266
Comprimento da estrutura	API6D/ASME B16.10/EN558
Classificações de pressão e temperatura	ASME B16.34
Teste de incêndio	6FA Fire Flight607
Padrão de baixo vazamento	ISO 15848-1, API 622
Design anticorrosão	NACE MR 0175
Fretador Y de Ferro Dúcte de Aplicação
Tamanho	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Faixa de pressão	CL125 ~ CL150 PN10 ~ PN25
Faixa de temperatura	-20 ℃ ~ 300 ℃
Aplicativo	Água fria, água quente (a temperatura é geralmente ≤120 ℃, deve ser dada atenção à estabilidade térmica do ferro fundido); Água doméstica, água circulante industrial, água de fogo, ar comprimido (a pressão deve ser ≤1,6 mPa para evitar a pressão excessiva do ferro fundido); Gás não corrosivo (como nitrogênio, dióxido de carbono, etc.); O óleo lubrificante, óleo hidráulico (óleo não forte e corrosivo, vedação precisa ser verificado); Combustível de baixa viscosidade (como diesel, contato a longo prazo com solventes fortes deve ser evitado).
Corpo da válvula	Ferro fundido
Filtro	F304, F304L, F316, F316L, fio de ferro galvanizado, fio de cobre

Características de desempenho

O Strainner Y do Ferro dúctil da Waits deriva seu nome da estrutura em forma de "Y", projetada para garantir o fluxo liso liso dentro do filtro e reduzir a resistência ao fluxo. Normalmente, ele possui um design removível, como flange ou conexões rosqueadas, permitindo fácil limpeza ou substituição da tela do filtro quando ela fica entupida, simplesmente desmontando as conexões correspondentes permite a manutenção sem esforço do interior. Com uma estrutura simples e opções de instalação flexíveis, esse filtro pode ser montado horizontal ou verticalmente de acordo com os layouts do pipeline. Além disso, seu design destacável facilita a manutenção conveniente: os operadores podem desmontar facilmente o filtro para limpeza ou substituição da tela sem ferramentas especiais, reduzindo assim os custos de manutenção e a complexidade.

Ductile Iron Y Strainer
