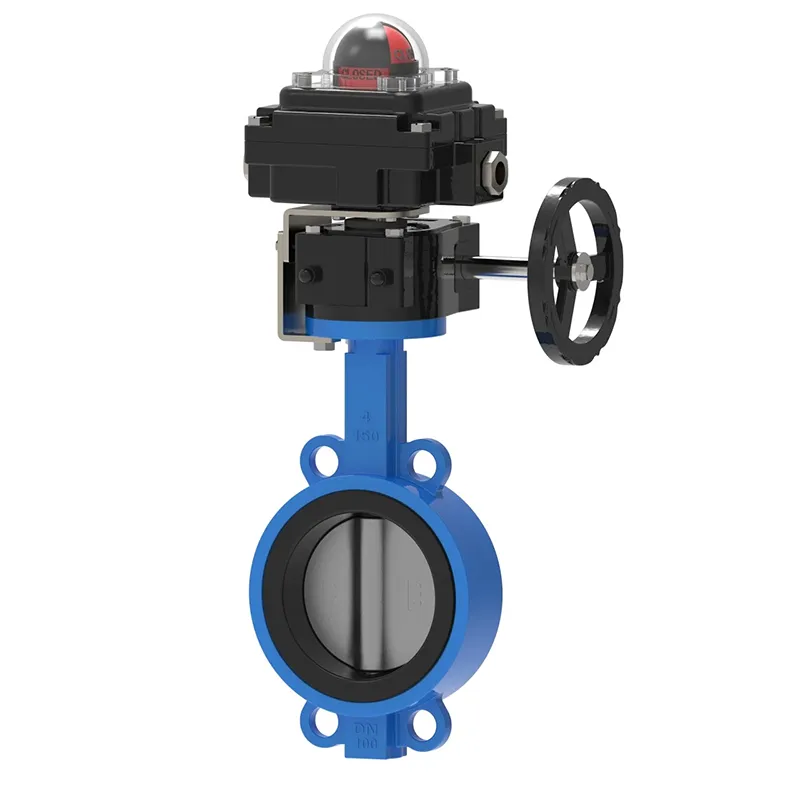

Válvula borboleta com interruptor de limite

À medida que as fábricas e seus processos se tornam cada vez mais complexos e dependem mais do feedback do sistema em tempo real, muitos clientes exigem cada vez mais feedback elétrico para válvulas manuais e automáticas. Cada válvula é diferente, portanto, a válvula borboleta de modificação da válvula Waits com interruptor de limite fornecerá serviços personalizados com base em válvulas de amostra e caixas de distribuição necessárias.

Vantagem

Produto de indicação de posição de válvula de baixo custo

Casca de revestimento de fermento em pó com adesivo hot melt

Interruptor mecânico de pólo único de 2 canais (SPDT), corrente nominal de 16 amperes

Você pode indicar o status ligado/desligado através de uma luz indicadora esférica claramente visível

O came é fácil de ajustar e a calibração no local é simples. Não são necessárias ferramentas.

Duas interfaces de conduíte NPT de 1/2 polegada

A Válvula Borboleta com Chave Limite é uma chave limitadora manual adequada para válvulas esfera e válvulas borboleta de até 8 polegadas. A válvula está em conformidade com o padrão ISO5211, atende à classificação NEMA 4X e está equipada com um dispositivo de travamento integrado. Interruptor de limite SPDT padrão de 10 amperes a 120 VCA.

Uma chave fim de curso é um dispositivo eletromecânico que conecta mecanicamente um atuador a uma chave elétrica. Uma chave fim de curso é um dispositivo de controle alimentado pelo movimento de um objeto. Resumindo, os interruptores de limite podem monitorar o movimento de outros objetos.

Os interruptores de fim de curso mecânicos têm alta precisão e repetibilidade. Sensores de contato são utilizados para detectar a presença e posição de objetos em operações industriais.

Os tipos de chaves fim de curso são geralmente divididos em quatro categorias: tipo bigode, tipo rolo, tipo alavanca e tipo êmbolo. Eles são configurados como normalmente abertos, normalmente fechados ou ambos. Em algumas aplicações, os interruptores de limite foram substituídos por sensores de proximidade.

Quando um objeto entra em contato com a alavanca da chave limitadora (ou êmbolo), a alavanca se moverá uma distância predeterminada até que o contato seja ativado. Overtravel refere-se à alavanca se movendo além da distância de deslocamento predeterminada. pontos principais.

Especificação do interruptor de limite

Devido à Válvula Borboleta com Chave Limite ser projetada para operações específicas, cada chave limite precisa ser calibrada de acordo com a aplicação. Revise os parâmetros a seguir para avaliar a compatibilidade da chave fim de curso com sua aplicação de destino.

Shell: Alumínio fundido: vedação O-ring

Estruturas opcionais em aço inoxidável 304 e 316

Revestimento: Revestimento em pó de poliéster (horas)

O-ring: Borracha nitrílica (padrão) -25 ℃ -85 ℃ (hora)

Tipo de ambiente: 4, 4X, IP67

Grau à prova de explosão: Cl 1 zona 1, Ex d IIC T6 Gb

Classificação regional: Nema 4, Nema 7

Fixador: Aço inoxidável

Eixo: Aço inoxidável Namur

Duas roscas NPT de meia polegada

Contatos do bloco terminal: 8

Tensão de trabalho: 120 VCA, 12 VCC, 24 VCC

Suporte de instalação: MB – 3,4:30 x 80, 130 H: 20, 30 (aço inoxidável)

Faixa de temperatura: -20 ℃ -85 ℃

Sensores: interruptor mecânico CROUZET (padrão), sensor de proximidade (opcional)

Modelo: IP-67 (N4), ALS-500M (à prova de explosão)
