Como a válvula borboleta com flange de engrenagem de haste estendida resolve barreiras de operação para sistemas de tubulação industrial enterrados e isolados?

1. Composição Estrutural Completa e Princípio Básico de Funcionamento

1.1 Layout de Componentes Divididos de Flange, Haste Estendida e Transmissão de Engrenagem

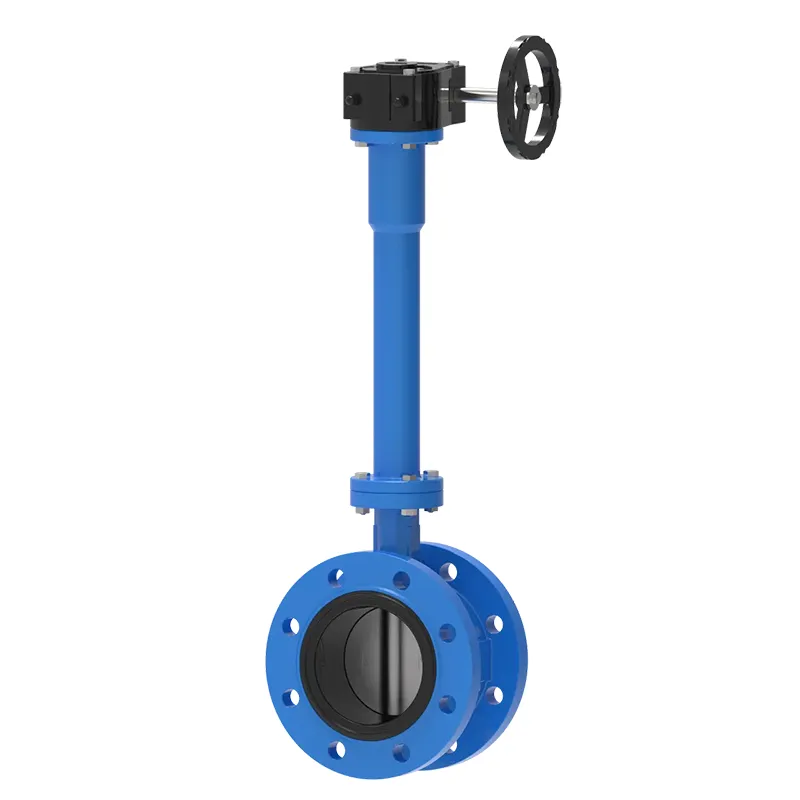

Três módulos funcionais principais constituem todo o corpo da válvula, cada um realizando tarefas independentes de conexão de tubulação, transmissão de torque e regulação de fluxo, respectivamente. O corpo da válvula com flange duplo adota uma forma de conexão aparafusada de face inteira, que forma juntas de vedação rígidas com flanges de tubulação correspondentes, evitando risco médio de vazamento causado por fixação frouxa de válvulas wafer sob flutuação de pressão de longo prazo. O conjunto de haste estendida é a parte mais diferenciada em comparação com as válvulas borboleta comuns, que estende o volante de operação da engrenagem até o solo acessível ou plataforma do equipamento, separando a posição de operação da parte do corpo da válvula enterrada ou isolada.

A caixa de redução de engrenagem helicoidal instalada na parte superior da haste alongada converte o grande torque necessário para a rotação do disco de grande diâmetro em uma leve força de operação do volante, o que reduz efetivamente a intensidade do trabalho físico dos operadores. Dentro da caixa de engrenagens, a estrutura de malha de roda sem-fim de precisão pode travar o disco em qualquer ângulo de abertura sem acessórios de posicionamento auxiliares, obtendo um estado de regulação de fluxo fixo estável para operação de tubulação de longo prazo. Todas as peças de transmissão dentro da haste estendida adotam conexão estriada integrada, garantindo rotação síncrona entre a engrenagem do volante e o disco borboleta interno sem deslizamento da transmissão após milhares de ciclos de abertura e fechamento.

• A conexão rígida de flange duplo melhora a estabilidade geral da vedação sob flutuação de pressão
• A operação de transferência de haste alongada personalizável aponta para fora da área enterrada/isolada
• A redução da engrenagem helicoidal reduz o torque de operação para regulação de tubulações de grande calibre
• A estrutura da haste estriada integrada elimina o risco de falha de deslizamento da transmissão

1.2 Mecanismo de Interceptação de Meios e Regulação de Fluxo

O disco borboleta circular fixado na extremidade inferior da haste estendida gira 90 graus em torno do eixo central vertical para completar a abertura total, estrangulamento parcial e fechamento total da seção transversal da tubulação. Quando o disco gira paralelamente à direção do fluxo médio, a tubulação forma uma passagem desobstruída; ao girar perpendicularmente à direção do fluxo, a borda externa do disco se ajusta perfeitamente ao anel de vedação elástico dentro do corpo da válvula para realizar interceptação de vazamento zero de líquidos, gases e meios mistos. A caixa de engrenagens com escala angular pode ajustar com precisão o ângulo de rotação do disco dentro de 0-90 graus, realizando regulação de fluxo linear contínua em vez de apenas controle de interruptor de dois estados de válvulas de manopla simples.

A haste estendida é equipada com componentes de vedação de vedação multicamadas na junta do corpo da válvula e luva alongada, o que evita que o meio da tubulação vaze para cima ao longo da folga da haste até a área de acionamento da engrenagem, evitando ferrugem da engrenagem e poluição média das peças de operação. O conjunto de gaxetas pode ser substituído sem remover toda a válvula da tubulação durante a manutenção posterior, simplificando bastante o trabalho de reparo no local de válvulas enterradas que são difíceis de desmontar.

2. Padrões de correspondência de materiais para componentes de corpo, haste e vedação

2.1 Classificação do material do corpo da válvula e do disco para diferentes ambientes de mídia

A seleção do tipo de material determina diretamente o ciclo de operação estável de longo prazo da válvula sob condições específicas de temperatura média e corrosão. O corpo da válvula de ferro dúctil com revestimento epóxi é amplamente utilizado em tubulações municipais de abastecimento de água, proteção contra incêndio e água de resfriamento, com boa resistência à erosão média de água neutra e baixa dificuldade de processamento de fabricação. O corpo WCB de aço carbono é adequado para tubulações de transporte de vapor e óleo em alta temperatura, mantendo a resistência mecânica estável sob temperatura média de até 425 ℃. O corpo CF8 / CF8M de aço inoxidável combina com meio misto de base química de ácido e tubulações de água costeira contendo sal, resistindo à corrosão causada por íons cloreto.

O material do disco borboleta precisa ser consistente com o grau de resistência à corrosão do corpo da válvula para evitar corrosão eletroquímica entre diferentes superfícies de contato metálico. O disco de revestimento de aço inoxidável é configurado para condições de trabalho em meio corrosivo, enquanto o disco de liga de bronze é selecionado para tubulações de circulação de água do mar para evitar a adesão de organismos marinhos e danos por corrosão eletrolítica. Todos os blanks de fundição de metal passam por tratamento de alívio de tensão após a conformação para eliminar a tensão de deformação interna gerada durante a fundição, evitando rachaduras no corpo da válvula sob alternância de ambiente frio e quente.

2.2 Padrões de materiais de transmissão interna de haste estendida e caixa de engrenagens

A haste alongada suporta cargas de torção repetidas em ciclos de abertura e fechamento de longo prazo, portanto, são adotados materiais de aço inoxidável 410 ou liga de aço 4140 de alta resistência, com controle rigoroso de dureza para evitar escoriações e fraturas durante a transmissão de torque. A luva protetora externa da haste estendida usa tubo de aço sem costura com revestimento antiferrugem, isolando a umidade do solo subterrâneo e o vapor de isolamento térmico da tubulação do contato com o eixo central de transmissão de torque, prolongando significativamente a vida útil do conjunto de haste alongada enterrado no subsolo por muitos anos.

O sem-fim e a roda sem-fim dentro da caixa de engrenagens adotam uma estrutura sem-fim de aço carbono correspondente em liga de bronze, que forma um par de fricção autolubrificante durante a rotação da malha, reduzindo a frequência regular de manutenção da graxa. O invólucro da caixa de engrenagens usa liga de alumínio fundido com peso leve e forte resistência à oxidação, o que não produzirá camada de ferrugem pesada para bloquear a rotação do volante após exposição externa de longo prazo ou colocação em cofre subterrâneo.

3. Fluxo de instalação padrão para layouts de dutos enterrados e isolados

3.1 Pipeline de pré-instalação e etapas de confirmação de parâmetros

Antes de içar e conectar o corpo da válvula, os técnicos precisam confirmar três parâmetros personalizados principais do produto para corresponder ao layout da tubulação no local: profundidade real enterrada ou espessura de isolamento para determinar o comprimento estendido da haste necessário, pressão nominal da tubulação para selecionar o grau de pressão do flange correspondente e tipo médio para verificar se o grau do disco e do material de vedação atende aos requisitos anticorrosivos. O comprimento da haste incompatível fará com que o volante da engrenagem afunde na abóbada enterrada ou seja coberto pelo isolamento da tubulação, perdendo a operabilidade; O grau de pressão do flange incompatível levará ao vazamento da junta do flange sob a pressão de projeto da tubulação.

Limpe completamente a superfície de vedação do flange das tubulações dianteira e traseira, remova escória de soldagem, manchas de ferrugem e partículas duras, para evitar danos por arranhões na junta de vedação elástica durante o aperto do parafuso. Coloque a junta plana não metálica correspondente entre os dois grupos de flanges e alinhe todos os orifícios dos parafusos do flange horizontalmente para evitar a extrusão excêntrica da junta causada pela instalação deslocada do corpo da válvula, que formará uma passagem de vazamento médio local após operação de longo prazo.

3.2 Operação Especial de Proteção Fixa e de Haste de Dutos Enterrados

Depois que o flange do corpo da válvula estiver totalmente aparafusado e preso por uma sequência de aperto simétrico cruzado, preencha areia graduada ao redor do corpo da válvula para compactação em camadas, evitando grandes pedras duras que expulsem diretamente o corpo da válvula para produzir deformação local. A luva protetora externa da haste estendida precisa ser envolvida com material enrolado anticorrosivo à prova d'água do corpo da válvula até a plataforma de operação em solo, bloqueando o contato de águas subterrâneas subterrâneas e solo corrosivo com as peças metálicas da haste. Uma tampa de proteção oca é reservada na extremidade retificada da haste, que pode ser aberta diretamente para operar o volante sem escavação de grandes áreas do solo durante inspeção e ajuste posteriores.

Para instalação de tubulação interna com isolamento espesso, reserve um canal vertical correspondente ao diâmetro externo da haste estendida na posição de envolvimento do isolamento da tubulação, não enrole algodão de isolamento térmico ao redor da caixa de engrenagens e da seção exposta da haste, para evitar que o acúmulo de calor acelere a deterioração da graxa lubrificante da engrenagem e o envelhecimento das peças de vedação da gaxeta superior. Após a instalação, realize o teste de abertura e fechamento do curso completo do volante para verificar se o disco gira sem emperrar e se a indicação da escala de ângulo é consistente com o estado real de interceptação do fluxo.

• Aperto simétrico cruzado do parafuso do flange para evitar vazamento de extrusão excêntrica da junta
• Invólucro protetor à prova d'água para seção enterrada de haste estendida contra corrosão do solo
• Reserve um canal vertical independente para a haste para evitar que o isolamento envolva a caixa de engrenagens
• Teste de abertura e fechamento de curso completo para eliminar o perigo oculto de travamento do disco após a instalação

4. Principais cenários de aplicação de dutos industriais e municipais

4.1 Redes Municipais de Abastecimento de Água Subterrânea e Tubulação de Proteção contra Incêndio

Tubulações urbanas de distribuição de água municipal e tubulações circulares enterradas de combate a incêndio são os campos mais amplamente aplicáveis ​​para esta válvula de flange de haste alongada. A maioria dos ramais principais de oleodutos são colocados abaixo da superfície da estrada ou do solo do cinturão verde, e as válvulas comuns de haste curta precisam de escavação de estradas em grande escala sempre que o ajuste do fluxo ou a manutenção de corte do oleoduto são realizados, o que traz grande interferência ao tráfego urbano e à vida diária dos residentes.Válvula borboleta com flange de engrenagem de haste estendidaestende o volante da engrenagem operacional para as posições do poço de inspeção do solo, e todas as operações de abertura, fechamento e estrangulamento do fluxo podem ser concluídas apenas abrindo a tampa do poço, sem escavação da superfície da estrada e trabalhos de construção de aterro do solo da tubulação.

As tubulações municipais de proteção contra incêndio exigem um desempenho de vedação estável sob oscilações de pressão instantâneas quando as bombas de incêndio são iniciadas. A conexão rígida de flange duplo e a estrutura do anel de vedação elástico multicamadas podem suportar impacto de pressão instantâneo sem infiltração média. A estrutura de travamento automático da engrenagem helicoidal pode manter a válvula totalmente aberta por um longo tempo no estado de espera diário e não fechará automaticamente devido à vibração de impacto do fluxo de água da tubulação, garantindo a passagem desobstruída da água de combate a incêndio em períodos de resposta a emergências.

4.2 Tubulações de transporte médio isoladas de fábrica

O vapor de alta temperatura da planta química, o óleo quente e as tubulações de salmoura refrigerada precisam de camadas espessas de isolamento térmico para reduzir a perda de temperatura média e evitar acidentes com escaldaduras superficiais para os operadores no local. Se forem adotadas válvulas borboleta de haste curta padrão, a camada de isolamento ao redor da válvula deve ser aberta toda vez que o fluxo for ajustado, e o novo algodão de isolamento térmico precisa ser embrulhado novamente após a operação, resultando em desperdício repetido de materiais de isolamento térmico e perda frequente de calor da tubulação. A estrutura da haste alongada separa a caixa de engrenagens de operação da área de envolvimento do isolamento, o isolamento da tubulação pode ser continuamente envolvido como um todo sem corte local, mantendo o efeito de isolamento térmico completo de toda a tubulação por um longo tempo.

As tubulações de circulação de água limpa de fábricas farmacêuticas e de processamento de alimentos em grande escala também selecionam esta válvula borboleta de flange com acionamento por engrenagem de haste estendida. As peças do meio de contato totalmente em aço inoxidável atendem aos padrões de produção sanitária, e o modo de operação da engrenagem realiza uma regulação precisa do fluxo de pequeno alcance, que pode controlar de forma estável o fluxo médio exigido pelo equipamento de produção sem grande flutuação instantânea do fluxo que afeta a estabilidade do processamento do produto.

4.3 Estacionar condutas subterrâneas de descarga de águas pluviais e esgotos

Campus, parque industrial e comunidade residencial enterrados, tubulações de esgoto e águas pluviais são enterradas sob áreas verdes e calçadas, com poços de inspeção espalhados reservados em intervalos. O design de haste alongada da válvula combina perfeitamente com a profundidade vertical desses poços de inspeção, o pessoal de manutenção pode alcançar diretamente o volante da engrenagem na boca do poço sem descer no poço profundo para operação. O revestimento anticorrosivo epóxi do corpo da válvula de ferro dúctil resiste à erosão a longo prazo de esgoto contendo impurezas orgânicas, e o anel de vedação externo substituível pode ser mantido no local sem desmontagem integral da válvula da tubulação.

• Tubulações de água subterrâneas municipais eliminam trabalhos de escavação de estradas durante o ajuste da válvula
• Tubulações de fábrica isoladas evitam cortes repetidos e reembalagens de algodão térmico
• O travamento automático da engrenagem da tubulação de incêndio evita o fechamento acidental sob vibração do fluxo de água
• O revestimento anticorrosivo da tubulação de esgoto adapta-se à erosão média orgânica de longo prazo

6. Inspeção Regular e Diretrizes de Manutenção Anticorrosiva de Longo Prazo

Ambientes de instalação enterrados e isolados aceleram o envelhecimento dos componentes externos da válvula, portanto, ciclos periódicos padronizados de inspeção e manutenção devem ser formulados de acordo com diferentes condições de trabalho para evitar falhas repentinas de vedação ou bloqueio de transmissão durante a operação da tubulação.Válvula borboleta com flange de engrenagem de haste estendidatem design de peças de desgaste substituíveis divididas, a maioria das operações de manutenção pode ser concluída no local sem desligamento da tubulação e desmontagem integral da válvula, reduzindo significativamente a duração do tempo de inatividade do sistema de tubulação causado por trabalhos de manutenção.

6.1 Itens de inspeção de rotina mensal para peças de operação de engrenagens

Abra a tampa do bueiro de aterramento ou o canal de operação reservado do isolamento da tubulação, gire o volante para frente e para trás para abrir e fechar o curso completo, observe se o processo de rotação apresenta bloqueio anormal e ruído de fricção anormal. Verifique o ponteiro da escala angular da caixa de engrenagens para confirmar se o grau de abertura indicado é consistente com o estado real de interceptação de fluxo do disco. Limpe a poeira superficial e manchas de lama úmida na carcaça da caixa de engrenagens, verifique se há vestígios de infiltração médios na extremidade superior da gaxeta da haste e registre a quantidade de infiltração para posterior arranjo de substituição da gaxeta.

Para caixas de engrenagens instaladas em poços de inspeção úmidos subterrâneos, limpe a carcaça externa com um pano seco todos os meses para remover gotículas de água condensada aderidas à superfície, evitando que a corrosão úmida de longo prazo da superfície da carcaça de liga de alumínio produza danos de perfuração na cavidade de graxa de vedação interna. Se a resistência à rotação do volante obviamente aumentar em comparação com o registro de inspeção anterior, será necessário injetar graxa lubrificante suplementar na caixa de engrenagens através do bico de injeção de graxa reservado.

6.2 Manutenção anual de substituição de vedação e anticorrosão profunda

Realize uma inspeção anticorrosiva completa da luva protetora externa da haste estendida todos os anos, verifique se o material enrolado antiferrugem à prova d'água externo apresenta rachaduras, queda e infiltração de água do solo na abertura da luva. As peças de embalagem anticorrosivas danificadas precisam ser enroladas novamente com novo material enrolado à prova d'água, e a lacuna da junta é selada com cola de vedação antiferrugem para bloquear o contato do meio corrosivo subterrâneo com o eixo da haste de metal.

Retire o anel de vedação elástico envelhecido dentro do corpo da válvula através da desmontagem do flange durante a manutenção anual de desligamento da tubulação, substitua-o por um novo anel de vedação que corresponda à temperatura média e ao grau de corrosão. Verifique o risco superficial e o grau de corrosão do disco borboleta, faça o polimento e repare pequenos pontos de ferrugem na superfície do disco e realize um tratamento de revestimento anticorrosivo suplementar antes da reinstalação no corpo da válvula. Todos os acessórios de vedação antigos substituídos são classificados e reciclados de acordo com os padrões de gestão de resíduos industriais, sem descarte aleatório.

• Teste mensal de rotação do volante de curso completo para filtrar o perigo oculto de bloqueio da transmissão
• Graxa lubrificante de engrenagem suplementar oportuna quando o torque de rotação aumenta obviamente
• Reembalagem anual da camada anticorrosiva externa à prova d'água da haste danificada
• Substitua o anel de vedação interno envelhecido durante a manutenção regular de desligamento da tubulação
