Como o design de uma válvula de esfera garante uma vedação apertada?

As válvulas de esferas são conhecidas por sua capacidade de fornecer uma vedação confiável e apertada, tornando -as indispensáveis ​​em uma ampla gama de aplicações industriais e residenciais. Seu design exclusivo não apenas garante controle de fluxo eficiente, mas também minimiza o risco de vazamentos. Vamos nos aprofundar em como o design de umválvula de esferaalcança esse nível de precisão de vedação.

Componentes -chave de um design de válvula de esfera

Para entender o mecanismo de vedação, é importante explorar os principais componentes de uma válvula de esfera:

- A bola: um componente esférico com um orifício (furo) através do centro, permitindo que o fluido flua quando alinhado com a tubulação.

- ASSENTOS: Normalmente feitos de materiais macios como Teflon (PTFE) ou elastômeros, os assentos fornecem a superfície de vedação para a bola.

- Corpo: o alojamento da válvula que contém e protege os componentes internos.

- STEM: conecta a bola ao atuador ou da alça, permitindo a rotação.

- Sedas e juntas: Verifique se não ocorre vazamento ao redor do caule ou entre componentes da válvula.

Como a válvula de esfera atinge um selo apertado

1. A usinagem de precisão da bola

A bola em umválvula de esferaé com precisão usinada para obter uma superfície suave e uniforme. Isso garante que, quando a válvula é fechada, a superfície da bola se alinha perfeitamente com os assentos, criando uma vedação apertada.

- Contato completo: a forma esférica garante contato total com os assentos, eliminando lacunas.

- Requisito de baixo torque: uma bola bem fabricada reduz o atrito, permitindo que a válvula se veja firmemente com o mínimo esforço.

2. Mecanismo de assentos

Os assentos em uma válvula de esfera são projetados para se comprimir ligeiramente quando a válvula é fechada, criando uma vedação apertada.

- Sentos macios: materiais como PTFE se deformam ligeiramente sob pressão, preenchendo qualquer irregularidade menor na superfície da bola.

- ASSENTOS DO SPRING: Em alguns desenhos, as molas empurram os assentos contra a bola, mantendo um selo mesmo sob pressões flutuantes.

3. Design de bola flutuante

Muitas válvulas de bola apresentam um design de bola flutuante, onde a bola não é fixada, mas mantida no lugar pelos assentos.

- Auto-ajuste: a bola flutuante é empurrada contra o assento a jusante pela pressão do fluido, aumentando o selo.

- Eficaz sob pressão: esse projeto garante uma vedação apertada, mesmo em sistemas de alta pressão.

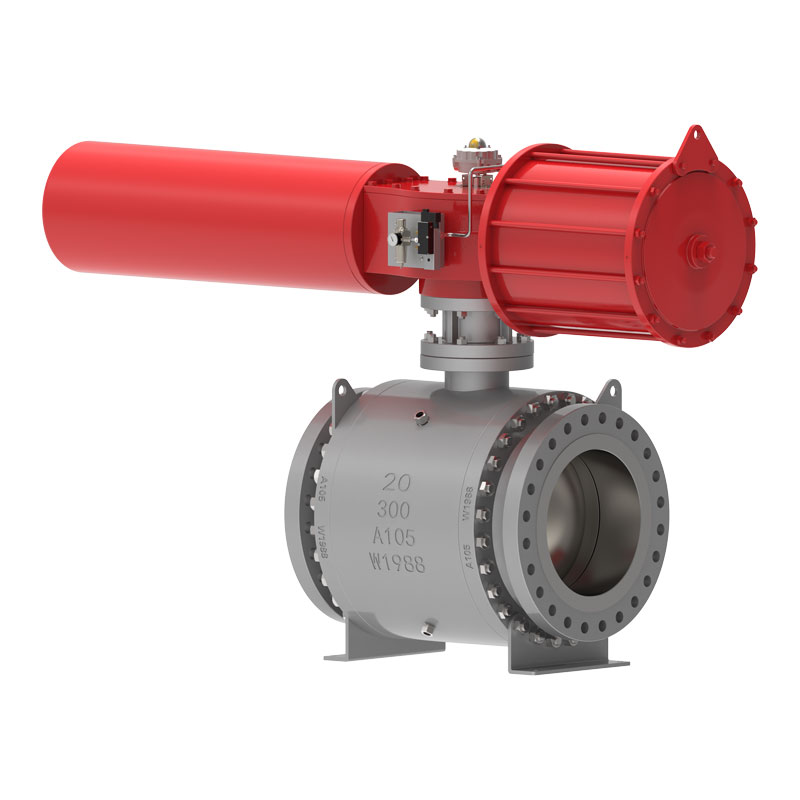

4. Design de bola montado em mingau

Em válvulas de esferas de maior ou alta pressão, é usado um design montado em viagens. A bola está ancorada na parte superior e inferior, reduzindo o estresse nos assentos.

- Desgaste reduzido: a bola fixa minimiza a deformação do assento, garantindo uma vedação consistente ao longo do tempo.

- Selagem dupla: os assentos a montante e a jusante mantêm o contato com a bola, fornecendo uma camada adicional de vedação.

5. Selagem de caule

Para evitar vazamentos ao redor do caule, as válvulas de bola incorporam:

- O-rings e embalagem: materiais flexíveis que formam uma vedação ao redor do caule.

- Design anti-explosão: garante que o caule permaneça com segurança, mantendo o selo mesmo em condições extremas.

Vantagens do selo apertado nas válvulas de bola

- Prevenção de vazamentos: não garante perda de fluido, melhorando a eficiência e a segurança.

- Versatilidade: lida com uma variedade de mídias, incluindo gases, líquidos e lamas.

- Durabilidade: resistente ao desgaste, mantendo uma vedação apertada durante períodos prolongados.

Aplicações que se beneficiam de focas apertadas

A capacidade das válvulas de bola de fornecer um selo apertado os torna ideais para:

- Pipelines de alta pressão.

- Transporte de mídia perigosa ou corrosiva.

- Aplicações críticas em indústrias como petróleo e gás, processamento químico e produtos farmacêuticos.
